WSL12061L000FEA

产品分类: 贴片电阻
产品描述: 1mΩ ±1% 250mW ±275ppm/℃ 1206 贴片安装 3.2mm*1.6mm*890μm
供应商型号: 30C-WSL12061L000FEA SMD/SMT
供应商: 国内现货
标准整包数: 1

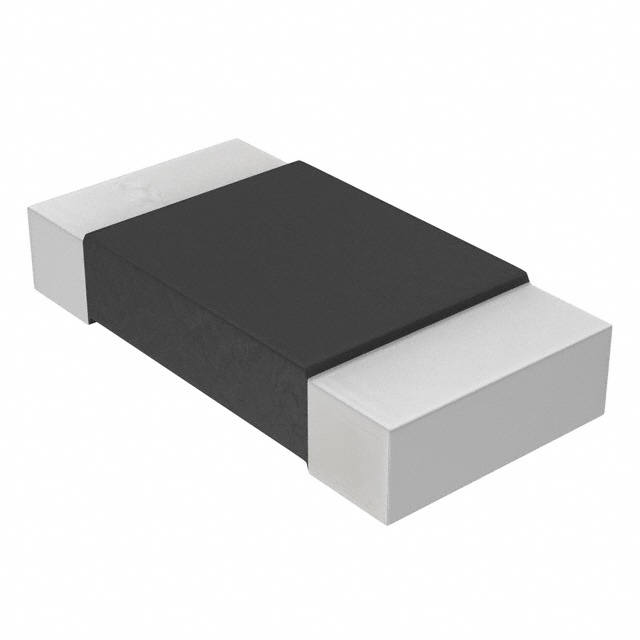

VISHAY INTERTECHNOLOGY 贴片电阻 WSL12061L000FEA

WSL12061L000FEA概述

    Vishay Dale Power Metal Strip® Resistors

    产品简介


    Vishay Dale Power Metal Strip®电阻器是一种低阻值表面贴装电阻器,适用于各种电流检测、电压分压及脉冲应用。这种电阻器的特点是全焊接结构,能够处理多种电气特性要求。其阻值范围可以从极低的0.0005 Ω扩展到0.5 Ω,使得它在许多不同类型的电路中都非常有用。

    技术参数


    以下表格列出了Vishay Dale Power Metal Strip®电阻器的主要技术规格和电气特性:
    | 型号 | 封装尺寸 | 额定功率(W) | 阻值范围(Ω) | 温度系数(ppm/°C) | 重量(g/1000件) |
    |
    | WSL0603 | 0603 | 0.1 | 0.01 to 0.1 | ± 75 | 1.9 |
    | WSL0805 | 0805 | 0.125 | 0.005 to 0.2 | ± 75 | 4.8 |
    | WSL1206 | 1205 | 0.25 | 0.005 to 0.2 | ± 75 | 16.2 |
    | WSL2010 | 2010 | 0.5 | 0.004 to 0.5 | ± 75 | 38.9 |
    | WSL2512 | 2512 | 1.0 | 0.003 to 0.5 | ± 75 | 63.6 |
    | WSL2816 | 2816 | 2.0 | 0.003 to 0.1 | ± 75 | 118 |
    这些电阻器的工作温度范围为-65°C至+170°C,符合AEC-Q200标准。此外,它们具有非常低的热电势(< 3 μV/°C),非常适合高硫化环境下的应用。

    产品特点和优势


    - 全焊接结构:适合所有类型的电流检测、电压分压和脉冲应用。
    - 低阻值:能够提供从0.0005 Ω到0.5 Ω的极低阻值,满足精确测量的需求。
    - 硫化耐受性:不受高硫环境影响。
    - 低电感:电感值仅为0.5 nH到5 nH,确保低干扰信号传输。
    - 低热电势:小于3 μV/°C,减少自发热带来的误差。

    应用案例和使用建议


    这类电阻器广泛应用于汽车、工业自动化、电源管理等领域。例如,在汽车电源系统中,它们可以用于电流检测和负载平衡,以确保系统的稳定运行。
    使用建议:
    - 在选择型号时,应根据具体的应用需求考虑所需的阻值和额定功率。
    - 在高精度应用中,尽量选择阻值和温度系数较稳定的型号。
    - 注意避免过度偏置(例如,阻值超过0.1 Ω时要进行线性降额)。

    兼容性和支持


    这些电阻器与大多数标准表面贴装工艺兼容,适用于自动贴片机。Vishay提供技术支持,并可根据客户需要定制特定规格的产品。

    常见问题与解决方案


    - 问题:电阻器的温度系数较高,导致测量结果不稳定。
    解决办法:选择更低温度系数(如< 20 ppm/°C)的型号。
    - 问题:电阻器在高温环境下表现不佳。
    解决办法:确保工作环境不超过170°C,并在高温下进行适当的测试验证。

    总结和推荐


    Vishay Dale Power Metal Strip®电阻器以其低阻值、优良的硫化耐受性、低电感和低热电势等特点,成为当前市场上极为优秀的选择。其在汽车、工业和电源管理领域的应用潜力巨大,强烈推荐在精密测量和关键电气应用中使用。
    通过详细了解技术手册并结合实际应用需求,我们可以更好地利用Vishay Dale Power Metal Strip®电阻器的优势,提高系统的可靠性和精度。

WSL12061L000FEA参数

参数
电阻值 1mΩ
精度 ±1%
额定功率 250mW
温度系数 ±275ppm/℃
长*宽*高 3.2mm*1.6mm*890μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL12061L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL12061L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL12061L000FEA WSL12061L000FEA数据手册

WSL12061L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.805
100+ ¥ 2.255
1000+ ¥ 2.002
2000+ ¥ 1.892
4000+ ¥ 1.804
库存: 997
起订量: 1 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 2.8
直接购买
加入购物车
