293D155X9020A2TE3

产品分类: 钽电容
产品描述: 1.5μF ±10% 20V 6.3Ω 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: 30C-293D155X9020A2TE3 1206(3216 公制)
供应商: 国内现货
标准整包数: 1

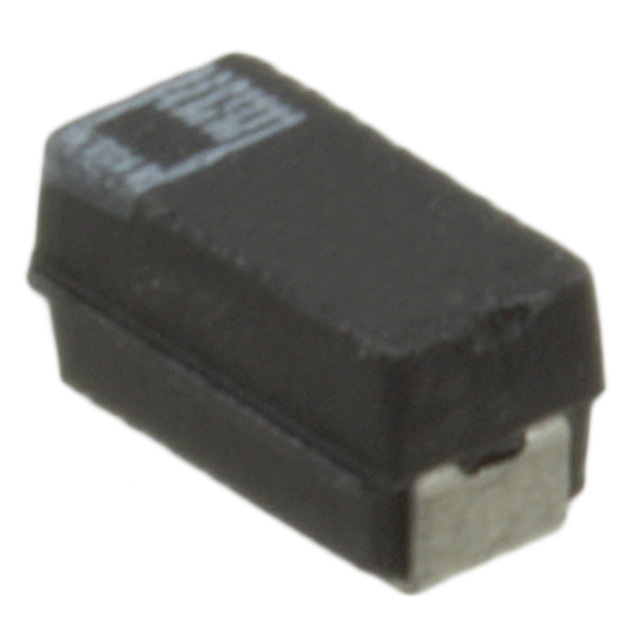

VISHAY INTERTECHNOLOGY 钽电容 293D155X9020A2TE3

293D155X9020A2TE3概述

    Vishay Sprague 293D TANTAMOUNT™ Solid Tantalum Surface Mount Chip Capacitors

    产品简介


    Vishay Sprague 的 293D TANTAMOUNT™ 系列固态钽表面贴装芯片电容器是工业级标准封装产品。这类电容器以其高可靠性、稳定性以及广泛的温度适应范围而闻名,在电信基础设施和一般用途电子产品中具有广泛应用。

    技术参数


    - 操作温度:-55°C 至 +125°C(高于85°C时需降额电压)
    - 电容范围:0.10 μF 至 1000 μF
    - 容差:±5%,±10%,±20%
    - 额定电压:4 VDC 至 75 VDC
    - 特性:100% 冲击电流测试通过(适用于D和E壳体代码)
    - 封装尺寸:A (3216-18), B (3528-21), C (6032-28), D (7343-31), E (7343-43)
    - 焊接方式:100% 锡标准,可选铅锡合金

    产品特点和优势


    - 六种壳体代码:适应不同应用需求。
    - 兼容性:适合“大批量”自动贴片设备,符合EIA-535-BAAC机械和性能要求。
    - 认证标准:符合EIA-717标准,适用于汽车和其他高可靠性应用。
    - 材料等级:防潮等级为1,支持光学字符识别。

    应用案例和使用建议


    这些电容器广泛应用于工业、电信基础设施和通用目的电子设备中。例如,在电信基站电源系统中,它们可以作为储能电容器,稳定输出电压;在自动化控制系统中,它们可用于滤波,提高信号质量。为了最大化电容器性能,建议在设计时遵循制造商提供的电压降额指导,并根据具体应用场景选择合适的电容值和电压等级。

    兼容性和支持


    该产品与多种电子元器件和设备兼容,可以与标准锡焊料和铅锡合金焊料兼容。Vishay Sprague 提供详尽的技术文档和支持,帮助用户解决安装和使用过程中的问题。具体技术支持请联系 [tantalum@vishay.com](mailto:tantalum@vishay.com)。

    常见问题与解决方案


    - 问题1:电容器在高温环境下性能下降?
    - 解决方案:确保遵循制造商提供的电压降额指导,特别是在高温环境中,选择适当的电压等级以避免过热。

    - 问题2:电容器失效或出现异常?
    - 解决方案:检查焊接工艺和连接点,确保没有短路或断路。如需进一步帮助,联系技术支持团队。

    总结和推荐


    综上所述,Vishay Sprague 的 293D TANTAMOUNT™ 系列固态钽表面贴装芯片电容器具备卓越的可靠性和广泛的应用领域。无论是工业还是电信设备,这些电容器都能提供出色的性能。建议在需要高稳定性和长期可靠性的应用中使用此产品。对于需要定制化解决方案的客户,建议联系制造商获取更多支持。

293D155X9020A2TE3参数

参数
电容值 1.5μF
工作寿命 -
ESR-等效串联电阻 6.3Ω
容差 ±10%
额定电压 20V
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

293D155X9020A2TE3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

293D155X9020A2TE3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 293D155X9020A2TE3 293D155X9020A2TE3数据手册

293D155X9020A2TE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.0824
100+ ¥ 0.7227
1000+ ¥ 0.6567
2000+ ¥ 0.5962
库存: 1422
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 1.08
