VY2222M35Y5US63L5

产品分类: 陶瓷电容
产品描述: 2.2nF ±20% Y5U(E) 440V(AC) 插件 通孔安装
供应商型号: 72-VY2222M35Y5US63L5
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 VY2222M35Y5US63L5

VY2222M35Y5US63L5概述

    VY2 系列交流线路额定陶瓷电容器技术手册

    产品简介


    VY2 系列陶瓷电容器是 Vishay BCcomponents 生产的一系列高压陶瓷电容器。该系列产品适用于交流线路(X1 和 Y2 类)应用,具备高可靠性,并通过了多项国际安全认证。该系列电容器主要用于 EMI/RFI 抑制、跨线、旁路及天线耦合等领域。

    技术参数


    - 电容范围:10 pF 至 0.01 μF
    - 额定电压:
    - X1 类:440 VAC,50 Hz
    - Y2 类:300 VAC,50 Hz
    - 直流耐压:1000 VDC
    - 测试电压:
    - 组件测试(100%):2600 VAC,50 Hz,2 s
    - 随机抽样测试(破坏性测试):2600 VAC,50 Hz,60 s
    - 涂层耐压(破坏性测试):2600 VAC,50 Hz,60 s
    - 绝缘电阻:≥ 10,000 MΩ
    - 容差:
    - 类 1:± 10 %(代码 K),± 20 %(代码 M)
    - 类 2:± 20 %
    - 损耗因子:
    - 类 1:最大 0.5 %(1 MHz)
    - 类 2:最大 2.5 %(1 kHz)
    - 温度范围:-40°C 至 +125°C
    - 涂层:符合 UL 94 V-0 标准的环氧树脂,隔离且阻燃

    产品特点和优势


    - 高可靠性:经过严格测试,确保长时间稳定运行。
    - 垂直或直线引脚:可根据需要选择垂直或直线引脚配置。
    - 单层安全电容器:设计用于安全应用,符合 IEC 60384-14 第四版标准。
    - 材料分类:材料分类信息可在 Vishay 官网查询。

    应用案例和使用建议


    VY2 系列电容器广泛应用于交流线路、天线耦合和 EMI/RFI 抑制等场合。根据技术手册中的应用场景,以下是一些建议:
    - 电路设计时:确保电容值和额定电压与应用需求匹配。
    - 安装时:检查引脚间距是否符合设计要求,避免焊接过程中损坏。
    - 维护时:定期检查电容器外观和电气特性,确保长期稳定运行。

    兼容性和支持


    VY2 系列电容器与多种设备和电路板兼容,能够满足不同应用需求。厂商提供详尽的技术文档和样本套件,方便用户进行设计和验证。如果在使用过程中遇到问题,可通过技术支持联系厂商获取帮助。

    常见问题与解决方案


    - 问题 1:电容值波动超出容差范围。
    - 解决方案:检查环境温度和湿度,确保电容器在正常工作范围内运行。
    - 问题 2:绝缘电阻下降。
    - 解决方案:检查涂层是否有破损或污染,必要时重新涂覆。
    - 问题 3:焊接过程中出现损坏。
    - 解决方案:严格按照焊接规范操作,确保焊点质量。

    总结和推荐


    VY2 系列陶瓷电容器具有高可靠性、宽温度范围和多种电容值选择,非常适合交流线路、EMI/RFI 抑制和天线耦合等应用。其优秀的性能和多样化的配置使其在市场上具有很强的竞争力。强烈推荐使用该系列产品,特别是对于需要高性能和高可靠性的设计项目。
    以上是对 VY2 系列交流线路额定陶瓷电容器的技术手册内容进行的综合整理和分析。希望这些信息能帮助您更好地理解和使用该产品。

VY2222M35Y5US63L5参数

参数
电容值 2.2nF
容差 ±20%
温度系数 Y5U(E)
额定电压 440V(AC)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

VY2222M35Y5US63L5厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VY2222M35Y5US63L5数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VY2222M35Y5US63L5 VY2222M35Y5US63L5数据手册

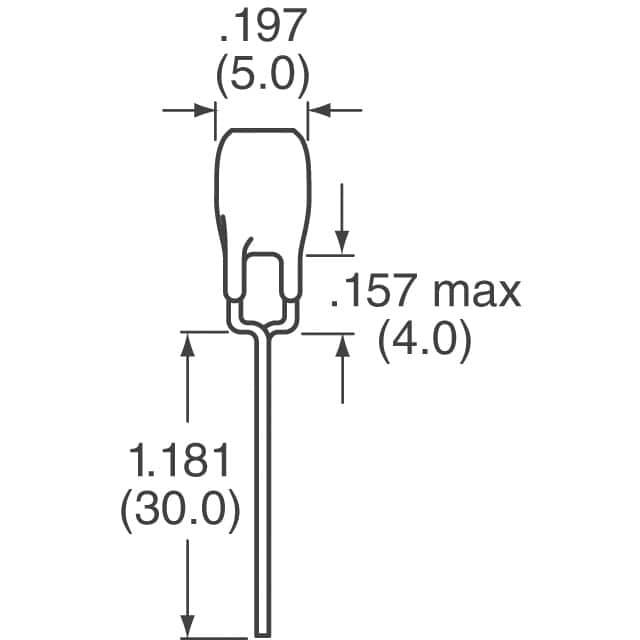

VY2222M35Y5US63L5封装设计

查看详情并下载
Symbol
Footprint
3D Model
