F340Y232730KFP2B0

产品分类: 薄膜电容
产品描述: 27nF ±10% 聚丙烯 1KV 305V 通孔安装 17.5mm*7mm*13.6mm
供应商型号: Q-F340Y232730KFP2B0
供应商: 期货订购
标准整包数: 750

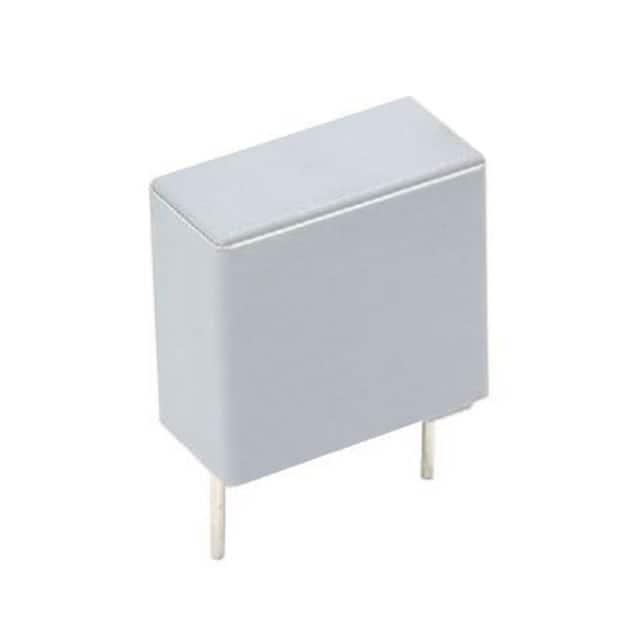

VISHAY INTERTECHNOLOGY 薄膜电容 F340Y232730KFP2B0

F340Y232730KFP2B0概述


    产品简介


    F340Y2 305VAC Vishay BCcomponents Y2 级干扰抑制薄膜电容器
    类型:金属化聚丙烯薄膜电容器
    主要功能:用于线路旁路(线与地之间),适用于 Y2 应用。
    应用领域:适用于标准线路旁路,特别是在电源系统和其他需要高可靠性要求的应用中。

    技术参数


    | 参数 | 规格 |

    | 额定电压 AC (URAC) | 305 VAC |
    | 额定电压 DC (URDC) | 1000 VDC |
    | 电容范围 | 0.01 μF 至 1 μF |
    | 容量公差 | ± 20%,± 10%,± 5% |
    | 最大工作温度 | 105°C |
    | 电气耐压 | DC:3400 V,1 min
    AC:2100 V,1 min |
    | 绝缘电阻 | 阻值 > 15000 MΩ |
    | 介损角正切 | 1 kHz:≤ 10 x 10^-4
    10 kHz:≤ 20 x 10^-4 |

    产品特点和优势


    - 符合标准:符合 IEC 60384-14:2013 / AMD1:2016 二级标准。
    - 耐高温:可在高达 105°C 的环境中工作。
    - 高质量材料:采用金属化聚丙烯薄膜作为介质,具有出色的稳定性。
    - 通过多种认证:获得了 AEC-Q200 认证,适合汽车和工业应用。
    - 宽广的电压范围:具备优良的耐压能力,可在多种应用中稳定工作。

    应用案例和使用建议


    应用场景:
    - 用于电源系统的线旁路滤波。
    - 在工业控制和汽车电子中用于电源保护。
    - 在消费电子产品如电视机和电脑电源中用于电源过滤。
    使用建议:
    - 为了确保在振动和冲击条件下的稳定性和可靠性,建议使用合适的机械固定装置。
    - 在安装过程中应确保引脚与 PCB 板的稳固接触。
    - 依据产品手册中的“空间要求和尺寸公差”章节,合理设计 PCB 布局以适应最大尺寸和空间需求。

    兼容性和支持


    - 兼容性:可与其他标准线路旁路应用中的元器件配合使用,适用于广泛的 PCB 设计。
    - 支持:Vishay BCcomponents 提供全面的技术支持和维护服务。对于更详细的数据和测试要求,请联系技术支持邮箱 rfi@vishay.com。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中焊接不良 | 确保焊点牢固,并检查焊接温度是否合适。 |
    | 引脚断裂 | 使用合适长度的引脚并确保安装时不会受到过度应力。|
    | 安装后发现容量偏差 | 检查安装过程中是否有外部压力影响到电容。|

    总结和推荐


    综合评估
    F340Y2 305VAC Vishay BCcomponents Y2 级干扰抑制薄膜电容器具有广泛的额定电压范围、优异的耐温性能和通过多项安全认证的特点。这些优点使其在众多应用场景中表现卓越,特别是在电源系统和汽车电子中。产品的高可靠性和稳定的性能使其成为市场上的优选产品。
    推荐使用
    鉴于其在多种应用中的优秀表现,我们强烈推荐 F340Y2 305VAC 用于各种高可靠性要求的电源系统和汽车电子设计中。无论是在严苛的工作环境下还是在消费电子领域,该产品都能提供卓越的性能和稳定性。

F340Y232730KFP2B0参数

参数
电容值 27nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 305V
额定电压-DC 1KV
ESR-等效串联电阻 -
长*宽*高 17.5mm*7mm*13.6mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

F340Y232730KFP2B0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F340Y232730KFP2B0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F340Y232730KFP2B0 F340Y232730KFP2B0数据手册

F340Y232730KFP2B0封装设计

查看详情并下载
Symbol
Footprint
3D Model
