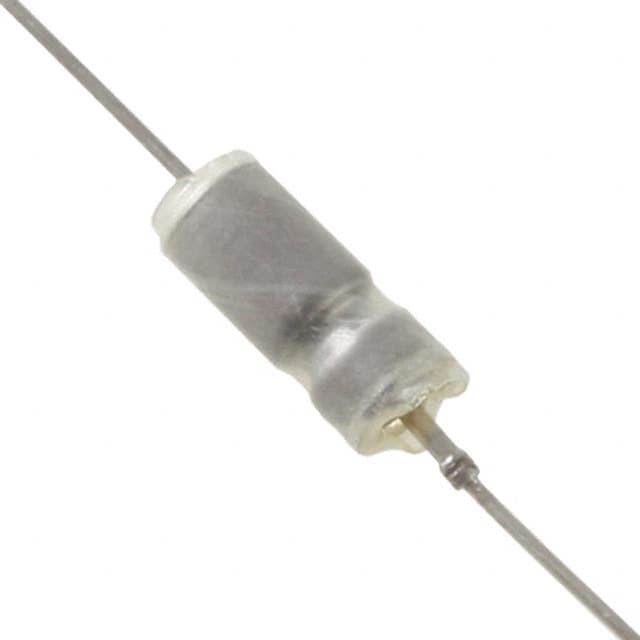

135D106X9100C6

产品分类: 钽电容
产品描述: 10μF ±10% 100V 5.9Ω 通孔安装 11.51mm(长度)*13.1mm(宽度)
供应商型号: 74-135D106X9100C6
供应商: Mouser
标准整包数: 1

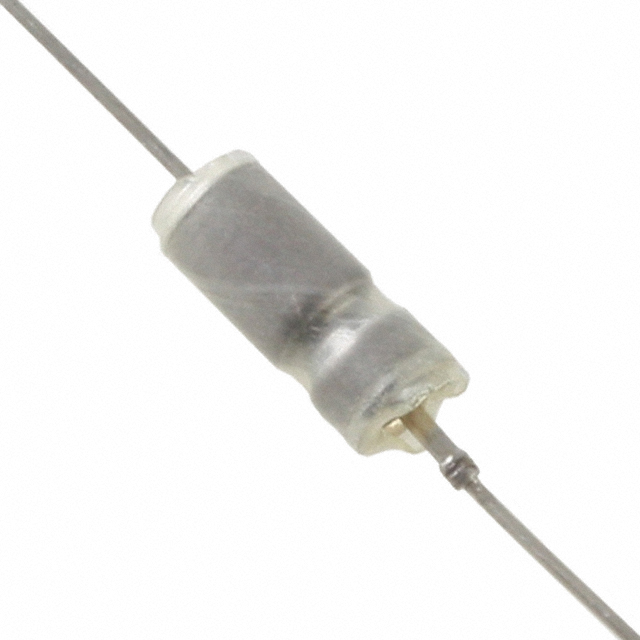

VISHAY INTERTECHNOLOGY 钽电容 135D106X9100C6

135D106X9100C6概述

    湿式钽电容器:Vishay 135D系列

    产品简介


    Vishay 135D系列湿式钽电容器是一款适用于广泛温度范围(-55°C到+200°C)的高可靠性和高性能电容器。该系列产品具有多种型号和容量选择,能够满足不同应用的需求。135D系列特别适用于航空、工业及军事领域的应用,其主要特点是高耐热性、高可靠性和优越的机械强度。

    技术参数


    - 工作温度: -55°C至+85°C(最高可达+200°C时需电压降额)
    - 容值精度: 在120Hz,+25°C条件下,标准为±20%,±10%和±5%作为特殊选项
    - 直流漏电流(DCL): 最大值,在+25°C以上时,不得超过手册中规定的标准值
    - 寿命测试: 在+85°C或+125°C下承受2000小时的寿命测试
    - ESR电阻: 随着温度变化,最大ESR不得超过初始要求的150%
    - 容值变化: 生命测试后容值变化不得超过初始测量的10%

    产品特点和优势


    - 通过孔式引脚连接: 提供锡铅合金和100%纯锡两种选择
    - 标准和扩展评级: 包括从低容值到高容值的不同型号
    - 高性能: 具有3V反向电压能力和较高的纹波电流能力
    - 航空航天应用: 设计开发得到了NASA马歇尔太空飞行中心的部分资助,具备抗冲击和振动的能力
    - 兼容军用规格: 符合MIL-PRF-39006/22/25的军用标准
    - 环境友好: 符合RoHS合规标准

    应用案例和使用建议


    - 应用场景: 主要应用于航空航天、工业控制、医疗设备、汽车电子等领域
    - 使用建议: 确保安装在符合设计规范的电路板上,尽量避免高温环境下的长时间运行以延长使用寿命

    兼容性和支持


    - 兼容性: 与市面上大部分主流的电子元器件兼容
    - 支持服务: Vishay提供详尽的技术文档和售后支持

    常见问题与解决方案


    - 问题1: 温度影响ESR值。解决方案: 根据温度变化调整电容器的工作电压
    - 问题2: 高温环境下寿命缩短。解决方案: 采用更高温等级的产品型号或进行适当的散热设计

    总结和推荐


    综上所述,Vishay 135D系列湿式钽电容器在高可靠性、高耐热性和宽温度范围内表现卓越,适合多种严苛的应用环境。鉴于其出色的设计和广泛的适用性,我们强烈推荐该产品给对质量要求极高的项目。

135D106X9100C6参数

参数
电容值 10μF
ESR-等效串联电阻 5.9Ω
容差 ±10%
额定电压 100V
工作寿命 -
长*宽*高 11.51mm(长度)*13.1mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

135D106X9100C6厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

135D106X9100C6数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 135D106X9100C6 135D106X9100C6数据手册

135D106X9100C6封装设计

查看详情并下载
Symbol
Footprint
3D Model
