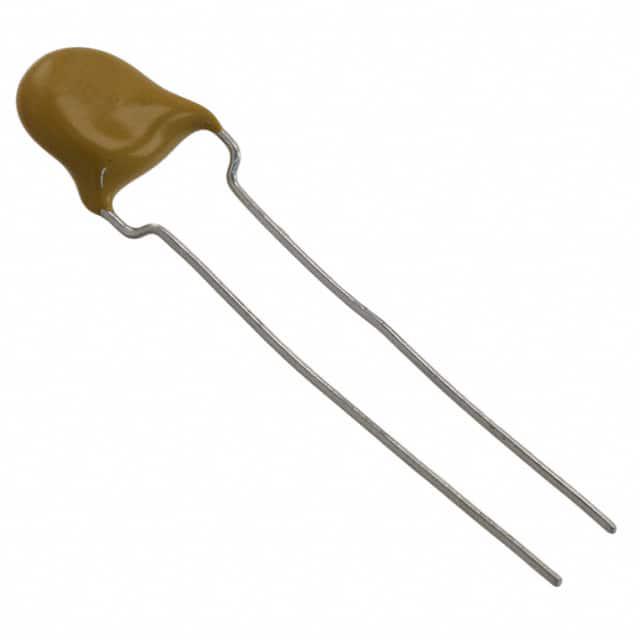

VY2222M35Y5US6TV7

产品分类: 陶瓷电容
产品描述: 2.2nF ±20% Y5U(E) 440V(AC) 通孔安装 9mm*5mm*13mm
供应商型号: AV-A-VY2222M35Y5US6TV7
供应商: Avnet
标准整包数: 1000
VISHAY INTERTECHNOLOGY 陶瓷电容 VY2222M35Y5US6TV7

VY2222M35Y5US6TV7概述

    VY2 系列陶瓷盘式电容器

    产品简介


    VY2 系列陶瓷盘式电容器是 Vishay BCcomponents 推出的一款高性能安全电容,适用于多个领域。该系列电容器采用垂直(内联)弯折或直插引线设计,适合多种安装方式。其主要应用包括跨线路电容、旁路电容和天线耦合等。VY2 系列电容器具备高可靠性,满足 IEC 60384-14 第四版标准。

    技术参数


    - 温度范围: -40°C 至 +125°C
    - 额定电压:
    - X1 类: 440 VAC(50 Hz),1000 VDC
    - Y2 类: 300 VAC(50 Hz)
    - 绝缘电阻: ≥ 10,000 MΩ
    - 耐压测试:
    - 组件测试(100%): 2600 VAC,50 Hz,2s(LS ≥ 7.5 mm: 2600 VAC;LS 5.0 mm: 2200 VAC)
    - 随机抽样测试(破坏性测试): 2600 VAC,50 Hz,60s
    - 介电强度: 2600 VAC,50 Hz/60 Hz,1 min,50 mA max
    - 损耗因子:
    - 类 1: 最大 0.5%(1 MHz)
    - 类 2: 最大 2.5%(1 kHz)
    - 电容范围: 10 pF 至 0.01 μF
    - 电容公差:
    - ± 20%(代码 M)
    - ± 10%(代码 K)

    产品特点和优势


    - 高可靠性: 符合 IEC 60384-14 标准,保证了在严苛环境下的稳定性能。
    - 多样化安装方式: 提供直插和垂直弯折引线两种安装方式,适用不同场景需求。
    - 材料分类: 按照温度系数(N750, Y5S, Y5U, Y5V)分类,便于根据具体需求选择。
    - 阻燃性: 采用符合 UL 94 V-0 标准的环氧树脂封装,具备优良的防火特性。

    应用案例和使用建议


    - 典型应用:
    - X1, Y2 类电容(按 IEC 60384-14.4 分类)
    - 跨线路电容
    - 旁路电容
    - 天线耦合
    - 使用建议:
    - 在高频率应用中,优先选用 N750 类别(U2J)以确保低损耗。
    - 对于需要高可靠性的应用,如工业控制设备,建议选用具有较高绝缘电阻的产品。
    - 在高温环境下,需注意散热措施以避免性能下降。

    兼容性和支持


    - 认证信息:
    - IEC 60384-14.4
    - UL 60384-14
    - DIN EN 60384-14
    - CSA E60384-1:03, CSA E60384-14:09
    - CQC11-471112

    - 包装方式:
    - 散装、带盘卷和带弹药包

    常见问题与解决方案


    1. 问题: 安装后电容器外观损坏
    - 解决方案: 检查安装过程是否正确,确保不施加过度力。
    2. 问题: 温度变化导致电容值波动
    - 解决方案: 使用具有更高温度稳定性的电容器类别,如 N750 (U2J) 类别。
    3. 问题: 长期使用后绝缘电阻降低
    - 解决方案: 定期进行绝缘电阻测试,及时更换老化部件。

    总结和推荐


    VY2 系列陶瓷盘式电容器凭借其高可靠性、多样化安装方式及优异的环境适应性,在多个应用领域中表现出色。特别是在需要高频率、高可靠性且具备良好防火特性的场合下,这款电容器无疑是理想的选择。强烈推荐使用 VY2 系列电容器以满足高性能要求的应用场景。

VY2222M35Y5US6TV7参数

参数
电容值 2.2nF
容差 ±20%
温度系数 Y5U(E)
额定电压 440V(AC)
长*宽*高 9mm*5mm*13mm
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

VY2222M35Y5US6TV7厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VY2222M35Y5US6TV7数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VY2222M35Y5US6TV7 VY2222M35Y5US6TV7数据手册

VY2222M35Y5US6TV7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0725 ¥ 0.6414
4000+ $ 0.0699 ¥ 0.6184
7000+ $ 0.0678 ¥ 0.5997
16000+ $ 0.0634 ¥ 0.5608
26000+ $ 0.0615 ¥ 0.5446
37000+ $ 0.0593 ¥ 0.5247
69000+ $ 0.0572 ¥ 0.5059
库存: 21000
起订量: 3000 增量: 1000
交货地:
最小起订量为:2000
合计: ¥ 1282.8
