562R5GAT33

产品分类: 陶瓷电容
产品描述: 330pF ±20% X5F 1KV 通孔安装 6.4mm*4mm*9.58mm
供应商型号: 1364951
供应商: element14
标准整包数: 1

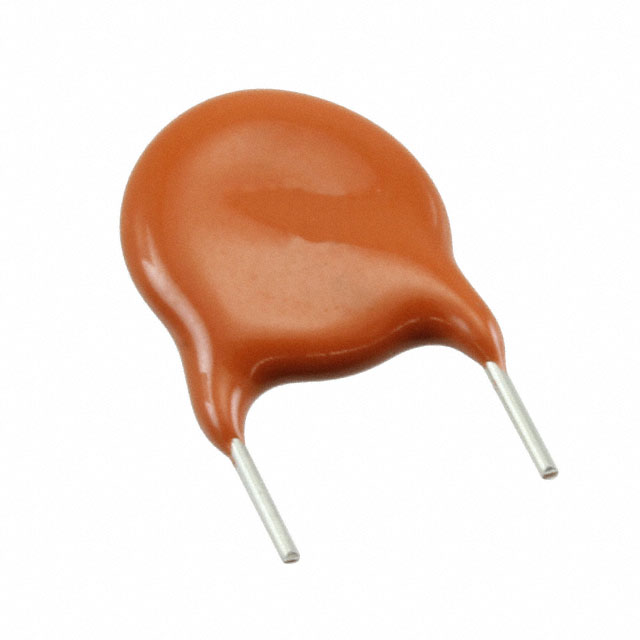

VISHAY INTERTECHNOLOGY 陶瓷电容 562R5GAT33

562R5GAT33概述

    # Vishay Cera-Mite 561R, 562R, 565R 系列电容器技术手册

    产品简介


    产品类型及主要功能
    Vishay Cera-Mite 的561R, 562R, 565R系列是低电压陶瓷直流盘式电容器,适用于一般用途。这些电容器具有低损耗、高稳定性等特点,适用于多种电路应用。
    应用领域
    这些电容器广泛应用于各种电子设备中,例如:
    - 旁路电容(Bypassing)
    - 谐振电路(Resonant Circuit)
    - 耦合电路(Coupling)

    技术参数


    电气特性
    - 额定电压:1000 VDC
    - 绝缘电阻:最小值为1000 ΩF或20000 MΩ(对于10 pF至0.020 μF);最小值为15000 MΩ(对于0.050 μF);最小值为5000 MΩ(对于0.10 μF)
    - 容差:± 20%
    - 损耗因子:最大值为2.5%(在1 kHz,1 V时)
    - 击穿电压:组件测试时为2500 VDC,持续2秒
    工作环境
    - 温度范围:
    - (-55°C to +125°C):适用于C0G, U2J, X7R
    - (-25°C to +85°C):适用于X5F, Y5U, Z5U
    - 气候类别(EN 60068-1):
    - 55/125/21:适用于C0G, U2J, X7R
    - 25/085/21:适用于X5F, Y5U, Z5U
    - 操作温度范围:(-55°C to +105°C)
    尺寸和外形
    - 直径:0.250" 至 0.950"(6.4 mm 至 24.1 mm)
    - 厚度:0.156"(4.0 mm)
    - 引脚间距:0.250" 或 0.375"(6.35 mm 或 9.5 mm)
    - 引脚直径:0.020" 或 0.025"(0.51 mm 或 0.64 mm)

    产品特点和优势


    独特功能和优势
    - 低损耗:在高频电路中表现良好
    - 高稳定性:温度变化影响小
    - 高电容密度:在小体积内提供大容量
    - 完全的电容值范围:从10 pF到0.1 μF
    - 径向引脚:便于安装和焊接
    - 单层陶瓷结构:提高可靠性
    - 环保涂层:符合UL 94 V-0标准

    应用案例和使用建议


    实际应用
    - 旁路电容:在高频电路中减少电源噪声
    - 谐振电路:用于调谐电路,如无线通信设备
    - 耦合电容:在信号传输路径中阻隔直流成分
    使用建议
    - 在选择电容器时,根据具体应用所需的电容值和电压等级进行选型。
    - 注意散热设计,避免长时间过载导致损坏。
    - 使用前检查电容器的尺寸和引脚间距,确保与PCB设计匹配。

    兼容性和支持


    兼容性
    - 这些电容器可与大多数常见的电路板设计兼容,适用于不同类型的电路板组装。
    支持和维护
    - 详细的技术规格和支持文档可以在Vishay的官方网站上找到。
    - 如有技术疑问,请联系技术支持部门:ceramitesupport@vishay.com

    常见问题与解决方案


    常见问题
    - 问:如何测试电容器的绝缘电阻?
    - 答:使用高精度的绝缘电阻测试仪,在指定的电压和温度条件下进行测量。
    - 问:电容器的使用寿命如何延长?
    - 答:避免高温和高湿度环境,确保良好的散热设计。

    总结和推荐


    综合评估
    Vishay Cera-Mite 561R, 562R, 565R 系列电容器具有多种优点,适用于广泛的电路应用。它们以其高稳定性、低损耗和紧凑的设计在市场上具有很强的竞争力。
    推荐使用
    鉴于其出色的性能和广泛的适用性,强烈推荐在需要高性能陶瓷电容器的应用中使用这些产品。

562R5GAT33参数

参数
电容值 330pF
容差 ±20%
温度系数 X5F
额定电压 1KV
长*宽*高 6.4mm*4mm*9.58mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

562R5GAT33厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

562R5GAT33数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY 562R5GAT33 562R5GAT33数据手册

562R5GAT33封装设计

查看详情并下载
Symbol
Footprint
3D Model
