591D107X9010B2T20H

产品分类: 钽电容
产品描述: 100μF ±10% 10V 250mΩ 1611 贴片安装 4mm*2.8mm*2mm
供应商型号: 74-591D107X9010B2T20
供应商: Mouser
标准整包数: 1

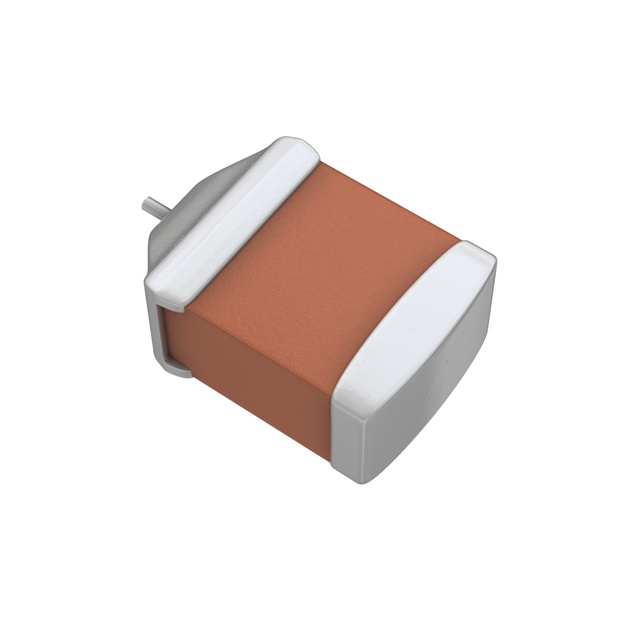

VISHAY INTERTECHNOLOGY 钽电容 591D107X9010B2T20H

591D107X9010B2T20H概述

    Vishay Sprague 591D 系列固态钽电容器

    产品简介


    Vishay Sprague 的591D系列固态钽电容器是专为各种应用设计的高性能电容器。它们采用超低ESR(等效串联电阻)设计,具备出色的脉冲处理能力,并且提供多种容量和电压选择。这种类型的电容器适用于各种场合,如电源管理、通信设备、汽车电子以及工业自动化等领域。

    技术参数


    - 工作温度范围:-55°C 至 +125°C,超过85°C时需要降额使用。
    - 电容范围:1μF 至 1000μF。
    - 电容公差:标准±10%和±20%。
    - 额定电压:4VDC至50VDC。
    - 高度:1.2mm 至 2mm。
    - 端子类型:100%纯锡(默认),也可提供金镀层或60/40焊料镀层。
    - 包装:采用8mm或12mm带卷式包装,每卷7英寸或13英寸。
    - 脚位兼容性:符合EIA 535BAAC和CECC 30801标准。

    产品特点和优势


    - 坚固的设计:适用于高脉冲应用的新款更坚固的额定值。
    - 新型号尺寸:提供更多型号尺寸。
    - 低ESR:具备非常低的等效串联电阻,提升电路效率。
    - 多规格:提供1.0µF到1000µF的多种电容规格,满足不同需求。
    - 兼容性好:适用于多种封装尺寸,易于集成。

    应用案例和使用建议


    - 应用案例:适用于电源管理和通信设备。例如,在高频电路中作为旁路电容使用,或者在通信设备中作为滤波器使用。
    - 使用建议:根据具体应用场景选择合适的额定电压和电容值,避免过载使用。

    兼容性和支持


    - 兼容性:591D系列固态钽电容器兼容多种电气特性和封装标准,如EIA 535BAAC和CECC 30801。
    - 技术支持:如有任何技术问题,可联系Vishay的客户服务邮箱 tantalum@vishay.com。

    常见问题与解决方案


    - 问题1:如何选择正确的电容值?
    - 解答:根据电路需求选择合适的电容值,一般情况下,旁路电容可以选择10µF左右的值,而滤波器则需根据具体要求来选择。
    - 问题2:如何处理焊接过程中的高温?
    - 解答:尽量避免超过电容器的额定温度,使用适当的方法进行焊接,确保温度不超过限制。

    总结和推荐


    总体来说,Vishay Sprague 591D系列固态钽电容器具有出色的性能和广泛的应用领域,是许多电子设备的理想选择。它不仅拥有卓越的脉冲处理能力和低ESR特性,还提供了多种规格选择以满足不同的应用需求。因此,我强烈推荐这款电容器用于各种电子设计项目。

591D107X9010B2T20H参数

参数
电容值 100μF
ESR-等效串联电阻 250mΩ
容差 ±10%
额定电压 10V
工作寿命 -
长*宽*高 4mm*2.8mm*2mm
通用封装 1611
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

591D107X9010B2T20H厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

591D107X9010B2T20H数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 591D107X9010B2T20H 591D107X9010B2T20H数据手册
