首页  >  产品百科  >  561R10TCCV50BA

561R10TCCV50BA

产品分类: 陶瓷电容
产品描述: 5pF ±0.5pF C0G(NP0) 1KV 通孔安装 4mm(宽度)*9.58mm(高度)
供应商型号: LM-3812262
供应商: 海外现货
标准整包数: 1

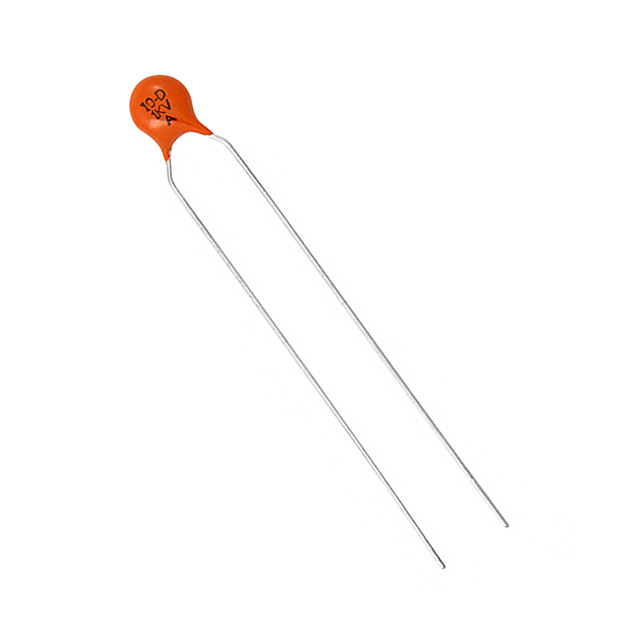

VISHAY INTERTECHNOLOGY 陶瓷电容 561R10TCCV50BA

561R10TCCV50BA概述

    Vishay Cera-Mite 561R 系列 1000 VDC 精密电容器

    产品简介


    Vishay Cera-Mite 的561R系列陶瓷电容器专为需要极高稳定性的应用场景设计。这类电容器采用陶瓷单层结构,具备径向引线,适用于温度补偿和谐振电路。产品涵盖了C0K(C0G)、C0G(NP0)和U2J(N750)三种陶瓷电介质,其额定电压高达1000 VDC,适用于各种工业和消费电子应用。

    技术参数


    - 额定电压:1000 VDC
    - 绝缘电阻:最小值为1000 MΩ
    - 容差:±5%
    - 损耗因子:最大值为0.1%,在1 MHz条件下
    - 温度范围:
    - 工作温度范围:-55°C 至 +105°C
    - 类别温度范围:-55°C 至 +125°C
    - 材料分类:符合定义详见 www.vishay.com/doc?99912
    - 耐压测试:2500 VDC,持续2秒
    - 电介质强度:组件测试,2500 VDC,持续2秒
    - 电容量范围:1.0 pF 至 680 pF
    - 引线直径:0.020" (0.51 mm) 或 0.025" (0.64 mm)
    - 外形尺寸:见下表

    产品特点和优势


    561R系列陶瓷电容器具备以下显著特点和优势:
    - 超稳定:在温度和电压变化下保持高稳定性,适合需要极端稳定的场景。
    - 径向引线:便于安装和焊接。
    - 多种电介质选择:C0K、C0G 和 U2J,分别适用于不同需求的应用。
    - 高温适应性:最高可承受125°C的温度,确保在恶劣环境下正常运行。

    应用案例和使用建议


    应用场景:
    - 温度补偿电路
    - 谐振电路
    - 信号耦合和滤波
    - 射频和微波应用
    使用建议:
    - 在设计电路时,应考虑工作温度和电压对电容器的影响,避免超过额定值。
    - 确保正确的引线间距和安装方向,以获得最佳性能和可靠性。
    - 使用阻燃环氧树脂涂层的561R系列电容器,提高电路的整体安全性和可靠性。

    兼容性和支持


    Vishay Cera-Mite 561R系列电容器与市场上大多数电子设备兼容。厂商提供全面的技术支持和客户服务,可通过 ceramitesupport@vishay.com 获得技术支持。

    常见问题与解决方案


    - 问题1:电容器在高温环境下无法正常工作。
    - 解决方案:检查工作温度是否超出额定值。如果超出,重新评估电路设计或更换适合更高温度范围的电容器。

    - 问题2:电容器在高温下出现故障。
    - 解决方案:确保正确安装,使用正确的引线间距和涂层材料。如仍存在问题,联系技术支持寻求帮助。
    - 问题3:电路工作不稳定。
    - 解决方案:检查电路连接和电容器的安装情况。如有必要,进行更详细的故障排查并咨询技术支持。

    总结和推荐


    Vishay Cera-Mite 561R系列电容器凭借其卓越的稳定性和广泛的适用范围,在众多应用中表现出色。其独特的设计和高品质的制造工艺使其成为市场上同类产品中的佼佼者。对于需要高稳定性和高可靠性电容器的应用场合,强烈推荐使用561R系列电容器。

561R10TCCV50BA参数

参数
电容值 5pF
容差 ±0.5pF
温度系数 C0G(NP0)
额定电压 1KV
长*宽*高 4mm(宽度)*9.58mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

561R10TCCV50BA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

561R10TCCV50BA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY 561R10TCCV50BA 561R10TCCV50BA数据手册

561R10TCCV50BA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.7062 ¥ 5.9322
100+ $ 0.6883 ¥ 5.7814
库存: 877
起订量: 68 增量: 0
交货地:
最小起订量为:50
合计: ¥ 296.61
