KP1830310061G

产品分类: 薄膜电容
产品描述: 10nF ±1% 聚丙烯 63V 40V 通孔安装 7.2mm*5.5mm*7mm
供应商型号: Q-KP1830310061G
供应商: 期货订购
标准整包数: 800

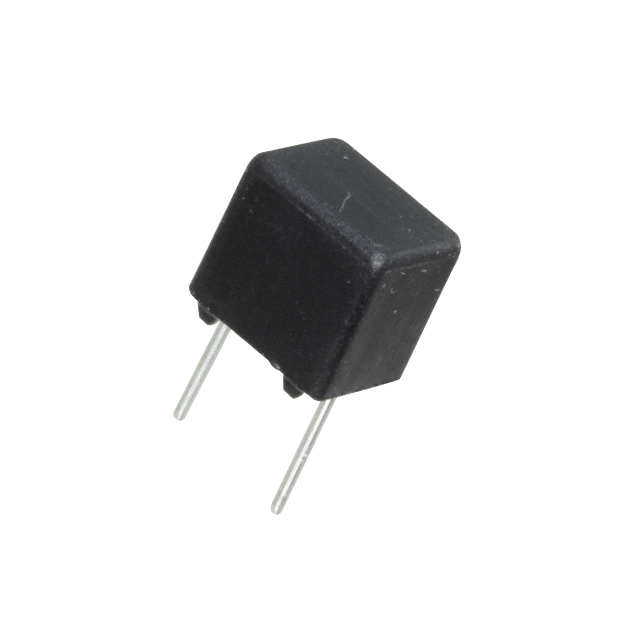

VISHAY INTERTECHNOLOGY 薄膜电容 KP1830310061G

KP1830310061G概述

    Vishay KP1830 线绕式电容器技术手册

    1. 产品简介


    Vishay KP1830 是一款专为高频耦合和振荡电路设计的径向封装聚丙烯薄膜电容器。它广泛应用于快速数字和模拟集成电路的耦合,以及振荡器、定时电路和LC/RC滤波电路中。Vishay KP1830 符合IEC 60384-13标准,具有高可靠性及卓越的电气特性,适用于多种工业和商业应用场合。

    2. 技术参数


    - 额定直流电压:63 V、250 V、630 V
    - 额定交流电压:40 V、160 V、250 V
    - 电容范围:100 pF 至 0.022 μF
    - 电容精度:±1%、±2%、±2.5%、±5%、±10%
    - 损耗角正切(tan δ):
    - 1 kHz:≤5 x 10^-4
    - 10 kHz:≤10 x 10^-4
    - 100 kHz:≤15 x 10^-4
    - 1 MHz:≤25 x 10^-4
    - 最大应用温度:100°C
    - 引脚间距:5 mm
    - 封装形式:塑料外壳,环氧树脂密封,符合UL 94 V-0阻燃等级
    - 引脚材质:镀锡铜线
    - 绝缘电阻:
    - 引脚间:C ≤ 0.33 μF 时,≥ 500,000 MΩ(100 V,1 min)
    - 引脚与外壳:100 V,1 min ≥ 30,000 MΩ

    3. 产品特点和优势


    Vishay KP1830 线绕式电容器具备如下特点和优势:
    - 出色的频率响应:能够适应从低频到高频的应用需求。
    - 高稳定性:提供多种精度等级,确保应用中的稳定性。
    - 高可靠性和耐久性:通过严格的测试标准,确保在恶劣环境下长期稳定工作。
    - 易于安装:包装方式多样,适用于自动插件机的高效安装。

    4. 应用案例和使用建议


    应用案例:
    - 在音频处理电路中用于信号耦合。
    - 在电源供应电路中用于滤波。
    - 在振荡电路中作为振荡器的一部分。
    使用建议:
    - 当应用于高频电路时,建议对电路进行良好的散热处理以避免过热现象。
    - 使用镀锡铜线时,需确保焊接点清洁无氧化,提高焊接质量。
    - 建议在使用前确认电容器的最大允许峰值电压,防止电容器因过压损坏。

    5. 兼容性和支持


    Vishay KP1830 线绕式电容器可与其他同类电气元件和设备良好兼容。制造商提供详细的技术支持和售后服务,包括但不限于产品规格书下载、技术咨询以及产品质保服务。用户可通过联系技术支持邮箱 dc-film@vishay.com 获取更多帮助。

    6. 常见问题与解决方案


    - Q:电容器在使用过程中出现异常发热?
    - A:检查电路中是否存在过高电压,确保电容器工作在额定电压范围内;检查电路是否具有良好的散热措施。
    - Q:电容器容量偏差超出预期?
    - A:确保电容器处于规定的存储条件下,避免长时间暴露在潮湿环境中;若容量变化超出预期,建议重新评估电路设计。
    - Q:电容器在振动或冲击测试中受损?
    - A:确保电容器与PCB的接触良好,可以使用螺钉固定或使用额外夹具增强机械稳定性。

    7. 总结和推荐


    综上所述,Vishay KP1830 线绕式电容器凭借其优秀的电气特性和稳定的性能表现,在各种高频耦合和振荡电路中展现出显著的优势。无论是对于专业电子工程师还是普通电子爱好者,它都是值得信赖的选择。因此,我们强烈推荐在需要高频性能和高可靠性的应用场合选用此产品。

KP1830310061G参数

参数
电容值 10nF
容差 ±1%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 40V
额定电压-DC 63V
长*宽*高 7.2mm*5.5mm*7mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

KP1830310061G厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

KP1830310061G数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY KP1830310061G KP1830310061G数据手册

KP1830310061G封装设计

查看详情并下载
Symbol
Footprint
3D Model
