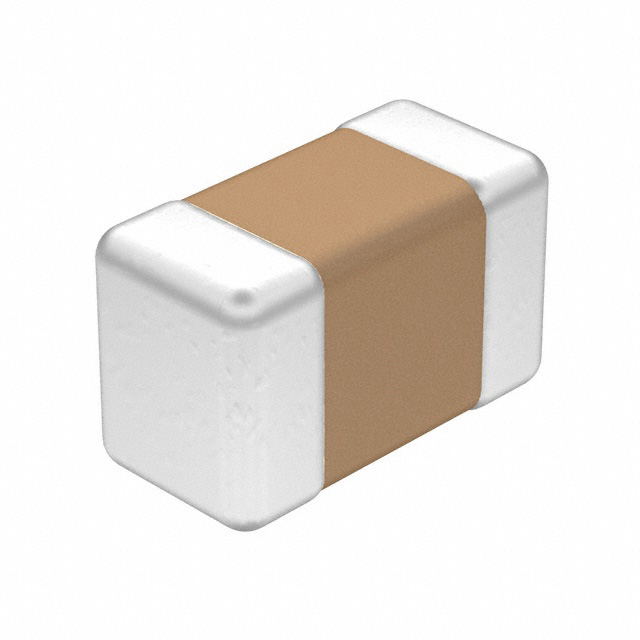

VJ0603Y104KXJCW1BC

产品分类: 陶瓷电容
产品描述: 100nF ±10% X7R 16V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: SCE-VJ0603Y104KXJCW1BC
供应商: 海外现货
标准整包数: 500
VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0603Y104KXJCW1BC

VJ0603Y104KXJCW1BC概述

    Vishay VJ...W1BC Basic Commodity Series Surface Mount Multilayer Ceramic Chip Capacitors

    1. 产品简介


    Vishay的VJ...W1BC Basic Commodity Series 系列是一款适用于通用应用场合的表面贴装多层陶瓷片式电容器。这一系列的产品覆盖了从0402到1210的多种尺寸规格,具备超稳定的C0G(NP0)电介质、高电容的X5R、X7R和Y5V电介质,适用于高频应用。此外,此系列产品采用了镍屏障锡终面处理工艺,具有优越的耐久性和可靠性。

    2. 技术参数


    - 电介质类型:C0G(NP0)、X5R、X7R、Y5V
    - 操作温度范围:
    - C0G(NP0):-55°C至+125°C
    - X5R:-55°C至+85°C
    - X7R:-55°C至+125°C
    - Y5V:-25°C至+85°C
    - 电容范围:
    - C0G(NP0):0.5 pF至39 nF
    - X5R:47 nF至220 μF
    - X7R:100 pF至47 μF
    - Y5V:10 nF至100 μF
    - 电压范围:
    - C0G(NP0):10 VDC至100 VDC
    - X5R:6.3 VDC至50 VDC
    - X7R:10 VDC至100 VDC
    - Y5V:6.3 VDC至100 VDC
    - 温度系数:
    - C0G(NP0):±30 ppm/°C
    - X5R:±15%(无电压施加)
    - X7R:±15%(无电压施加)
    - Y5V:+30% / -80%(无电压施加)

    3. 产品特点和优势


    - 广泛的尺寸选择:从0402到1210,适用于各种设计需求。
    - 高性能电介质:C0G(NP0)提供超稳定电介质,X5R、X7R和Y5V提供高电容量。
    - 材料分类:包括NME(贵重金属电极系统)和BME(基础金属电极系统),可根据特定需求进行选择。
    - 卓越的机械稳定性:镍屏障终面处理提供更强的耐腐蚀性和焊接性。

    4. 应用案例和使用建议


    - 消费电子产品:适用于手机、平板电脑等便携式设备中的滤波电路。
    - 电信设备:用于通信模块和路由器的电源管理。
    - 数据处理设备:用于服务器、存储设备等数据中心的稳定供电。
    - 移动应用:为移动终端设备提供可靠的电容支持。
    使用建议:
    - 在高温环境中使用时,需注意电容器的温度系数,选择合适的电介质类型。
    - 设计时应考虑电容器的自谐振频率,以确保在高频应用中的性能稳定。

    5. 兼容性和支持


    - 兼容性:适用于标准表面贴装技术(SMT),可以轻松集成到现有的电路板设计中。
    - 支持:提供详尽的技术文档、安装指南和用户手册,同时提供专业技术支持,包括样品寄送、技术咨询等服务。

    6. 常见问题与解决方案


    - Q:如何测量电容器的电容?
    - A:使用LCR电桥,在推荐的测试条件下进行测量。

    - Q:在高频应用中,电容器的温度系数如何影响性能?
    - A:选择具有低温度系数的电介质(如C0G/NP0),并在电路设计时考虑温度补偿。

    7. 总结和推荐


    总体来说,Vishay的VJ...W1BC Basic Commodity Series 多层陶瓷片式电容器具备广泛的应用范围和优异的性能,适合在高频和高可靠性要求的应用中使用。对于需要稳定电容值和良好电气特性的场合,我们强烈推荐这款产品。

VJ0603Y104KXJCW1BC参数

参数
电容值 100nF
容差 ±10%
温度系数 X7R
额定电压 16V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ0603Y104KXJCW1BC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0603Y104KXJCW1BC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0603Y104KXJCW1BC VJ0603Y104KXJCW1BC数据手册

VJ0603Y104KXJCW1BC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.112
4000+ ¥ 0.0739
8000+ ¥ 0.0568
16000+ ¥ 0.0504
库存: 25500
起订量: 4500 增量: 500
交货地:
最小起订量为:4000
合计: ¥ 295.6
