VY2471K29Y5SG6UV7

产品分类: 陶瓷电容
产品描述: 470pF ±10% Y5S 440V(AC) 通孔安装 7.5mm*5mm*11.5mm
供应商型号: 72-VY2471K29Y5SG6UV7
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 VY2471K29Y5SG6UV7

VY2471K29Y5SG6UV7概述

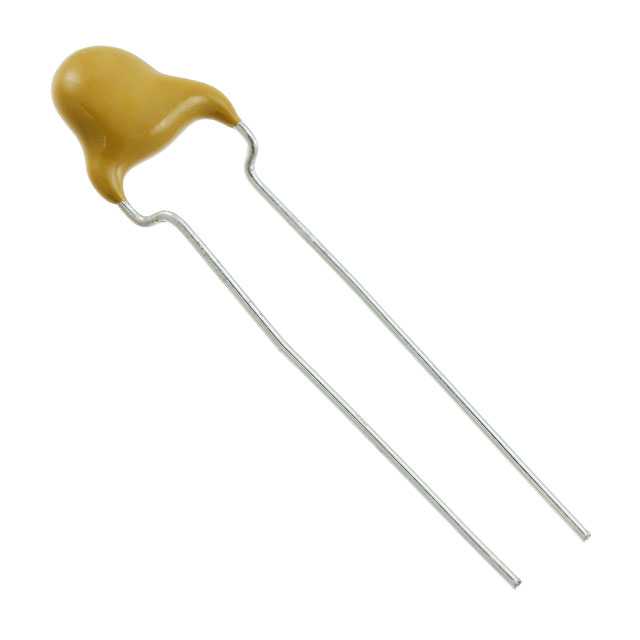

    VY2 系列陶瓷片式电容器

    产品简介


    VY2 系列陶瓷片式电容器是 Vishay BCcomponents 生产的一款高品质安全电容器,适用于 AC 线路中的各种应用。这款电容器具有高可靠性,能够承受 440 VAC 的 X1 类电压和 300 VAC 的 Y2 类电压。产品采用了环氧树脂涂层,符合 UL 94 V-0 防火标准。此外,该电容器的设计采用了银镀陶瓷盘,在两面均有涂层,以确保良好的电气性能和耐久性。

    技术参数


    | 参数 | 描述 |

    | 额定电压 | X1:440 VAC, 50 Hz;Y2:300 VAC, 50 Hz;1000 VDC |
    | 试验电压 | 组件测试:2600 VAC, 50 Hz, 2s (2600 VAC for LS ≥ 7.5 mm; 2200 VAC for LS 5.0 mm) |
    | 隔离电阻 | ≥ 10,000 MΩ |
    | 容量范围 | 10 pF 至 0.01 μF |
    | 电容容差 | U2J:± 10%;Y5S、Y5U:± 20% |
    | 损耗因子 | U2J:≤ 0.5% (1 MHz);Y5S、Y5U:≤ 2.5% (1 kHz) |
    | 温度特性 | U2J:-750 ppm ± 120 ppm;Y5S:± 22%;Y5U:+22% / -56% |

    产品特点和优势


    1. 高可靠性:通过严格的质量控制,确保产品在严苛的应用环境下稳定可靠。
    2. 垂直(内联)弯曲或直引脚:提供多种引脚配置选择,满足不同应用场景需求。
    3. 多种温度特性:提供多种温度系数选择,如 U2J、Y5S、Y5U 和 Y5V,适用于广泛的工业应用。
    4. 合规认证:获得 IEC 60384-14.4、UL 60384-14、DIN EN 60384-14 等多项国际认证,确保产品质量和安全性。

    应用案例和使用建议


    VY2 系列电容器适用于多种应用场景,例如:
    1. 跨线路应用:适用于需要高可靠性连接的场合。
    2. 旁路电路:可应用于电源电路的旁路,提高整体系统稳定性。
    3. 天线耦合:用于无线通信系统的天线耦合,提高信号传输质量。
    使用建议:
    - 在高温或高湿度环境中使用时,应注意定期检查绝缘电阻和电容容差,确保产品性能稳定。
    - 由于其高可靠性和多样的温度特性,建议在需要长期稳定工作的系统中使用 VY2 系列电容器。

    兼容性和支持


    VY2 系列电容器具有广泛的兼容性,可以与大多数主流电子产品和设备配套使用。此外,Vishay BCcomponents 提供详尽的技术文档和支持服务,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值变化过大 | 检查工作环境温度和湿度是否超出额定范围,确保电容器处于正常工作条件。 |
    | 绝缘电阻降低 | 检查是否有外部因素导致电容器受潮或损坏,必要时更换电容器。 |
    | 容易过热 | 确保散热措施到位,避免长时间高负载运行。 |

    总结和推荐


    VY2 系列陶瓷片式电容器凭借其高可靠性、宽泛的工作温度范围和多种认证,成为适用于多种应用场景的理想选择。特别是在需要高可靠性和优良电气性能的应用中,VY2 系列电容器的表现尤为出色。因此,强烈推荐在各类高压交流线路应用中使用 VY2 系列电容器。

VY2471K29Y5SG6UV7参数

参数
电容值 470pF
容差 ±10%
温度系数 Y5S
额定电压 440V(AC)
长*宽*高 7.5mm*5mm*11.5mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

VY2471K29Y5SG6UV7厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VY2471K29Y5SG6UV7数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VY2471K29Y5SG6UV7 VY2471K29Y5SG6UV7数据手册

VY2471K29Y5SG6UV7封装设计

查看详情并下载
Symbol
Footprint
3D Model
