首页  >  产品百科  >  BFC238374102

BFC238374102

产品分类: 薄膜电容
产品描述: 1nF ±5% 聚丙烯,金属化 2.5KV 900V 通孔安装 26mm*6mm*15.5mm
供应商型号: 4143584
供应商: 海外现货
标准整包数: 1

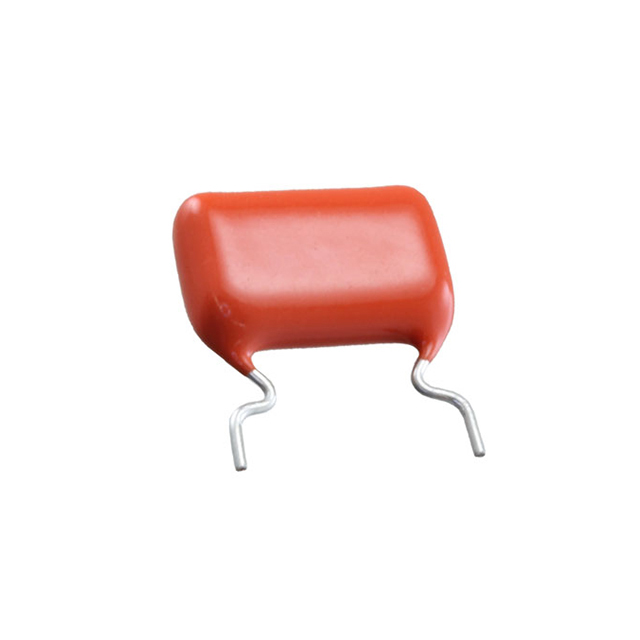

VISHAY INTERTECHNOLOGY 薄膜电容 BFC238374102

BFC238374102概述

    # Vishay BCcomponents MMKP383 双金属聚丙烯薄膜电容器技术手册

    产品简介


    Vishay BCcomponents 的 MMKP383 是一款双金属聚丙烯薄膜电容器,专为承受高压、高频脉冲的应用设计。它采用径向罐式封装,适合用于开关模式电源(SMPS)、照明系统(如镇流器)以及电机控制电路等。这种电容器具有出色的性能,在许多电力电子应用中表现出色。

    技术参数


    以下是 MMKP383 的主要技术参数:
    - 额定直流电压 (RATED (DC) VOLTAGE):250 V, 400 V, 630 V, 1000 V, 1400 V, 1600 V, 2000 V, 2500 V
    - 额定交流电压 (RATED (AC) VOLTAGE):125 V, 200 V, 220 V, 350 V, 500 V, 550 V, 700 V, 900 V
    - 额定峰峰值电压 (RATED PEAK-TO-PEAK VOLTAGE):350 V, 560 V, 630 V, 1000 V, 1400 V, 1600 V, 2000 V, 2500 V
    - 介电材料: 聚丙烯薄膜
    - 极板: 金属化
    - 包装: 阻燃塑料壳体及环氧树脂封装
    - 热学类别 (CLIMATIC CATEGORY):55/105/56
    - 容值范围 (CAPACITANCE RANGE):0.001 µF 至 2.7 µF
    - 容差 (CAPACITANCE TOLERANCE):± 5 %
    - 最大应用温度 (MAXIMUM APPLICATION TEMPERATURE):105°C
    - 绝缘电阻 (R between leads, for C  1 µF at 100 V, 1 min):> 100 000 MΩ
    - 漏电流 (RC between leads, for C > 1 µF at 100 V, 1 min):> 100 000 s

    产品特点和优势


    - 紧凑尺寸: 7.5 mm 弯折后间距,提供15 mm 至 27.5 mm 不同的引脚间距,适合高密度封装。
    - 低接触电阻: 降低能耗,提高效率。
    - 低损耗介质: 减少能量损失,提升性能。
    - 符合标准: IEC 60384-17 标准,确保产品可靠性和一致性。

    应用案例和使用建议


    应用案例
    - 开关电源 (SMPS):处理高压、高频脉冲。
    - 照明系统 (Ballast):提供稳定的电容值。
    - 电机控制电路: 支持电机启动和运行。
    - S-校正电路: 改善信号质量。
    使用建议
    - 在使用前检查电容器的额定电压和应用环境,确保符合具体应用要求。
    - 确保良好的散热设计以避免过热。
    - 在使用时遵循正确的安装和焊接程序,防止机械应力影响电容器寿命。

    兼容性和支持


    MMKP383 与市场上大多数电气设备和电子模块兼容。若需更多技术支持或详细规格信息,请联系 Vishay 客户服务部门。

    常见问题与解决方案


    常见问题
    1. 如何正确选择电容器的额定电压?
    2. 安装过程中需要特别注意哪些方面?
    3. 如何检测电容器的漏电流和绝缘电阻?
    解决方案
    1. 选择电容器时应考虑工作电压,确保其高于应用中的实际电压。
    2. 确保电容器在安装过程中不会受到机械应力,避免焊接不良。
    3. 使用兆欧表测量绝缘电阻,使用微安表测量漏电流。

    总结和推荐


    总体而言,Vishay BCcomponents 的 MMKP383 是一款高性能的双金属聚丙烯薄膜电容器,适用于多种高压、高频脉冲应用。它的高耐压能力、低损耗和可靠性使其在市场上具备显著的优势。强烈推荐用于需要高稳定性和长寿命的应用场合。对于任何新设计项目,建议优先考虑此型号电容器。

BFC238374102参数

参数
电容值 1nF
容差 ±5%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 -
额定电压-AC 900V
额定电压-DC 2.5KV
长*宽*高 26mm*6mm*15.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

BFC238374102厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BFC238374102数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY BFC238374102 BFC238374102数据手册

BFC238374102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.9373
10+ ¥ 18.209
25+ ¥ 17.4806
50+ ¥ 16.3152
100+ ¥ 16.0239
250+ ¥ 15.7325
1250+ ¥ 15.7325
2500+ ¥ 15.7325
库存: 197
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 18.93
