K472K15X7RF53L2

产品分类: 陶瓷电容
产品描述: 4.7nF ±10% X7R 50V 通孔安装 4mm*2.5mm*1.58mm
供应商型号: 3812325
供应商: 海外现货
标准整包数: 10

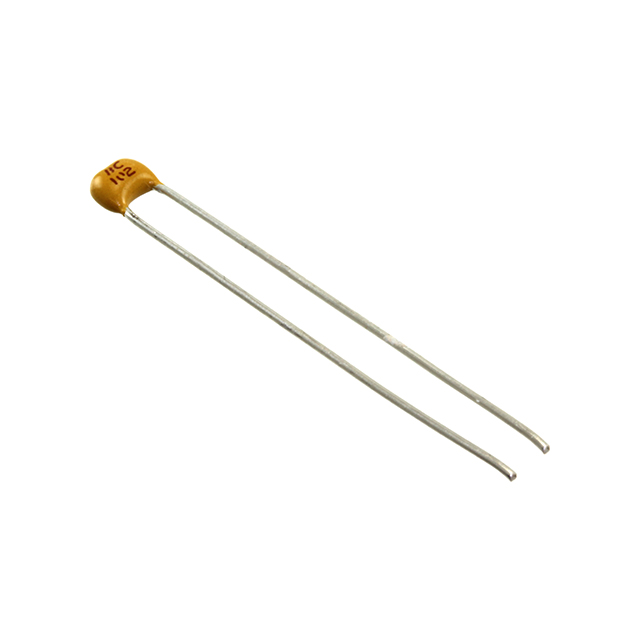

VISHAY INTERTECHNOLOGY 陶瓷电容 K472K15X7RF53L2

K472K15X7RF53L2概述

    Vishay BCcomponents K Series Multilayer Ceramic Capacitors

    1. 产品简介


    Vishay BCcomponents K系列多层陶瓷电容器是一款适用于通用场合的径向引脚型MLCC(多层陶瓷电容器),提供多种不同的电容等级和电压规格。这些电容器以其高可靠性和小尺寸的高电容值而著称,适合用于温度补偿、耦合和去耦等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 电容范围 | 10 pF 至 1 μF |
    | 容差 | ±5%、±10%、±20%、+80%/-20% |
    | 额定电压 | 50 VDC、100 VDC、200 VDC、500 VDC |
    | 测试电压 | 50 VDC 和 100 VDC:250% 额定电压;200 VDC:150% 额定电压 + 100 VDC;500 VDC:130% 额定电压 + 100 VDC |
    | 绝缘电阻 | 50 VDC 和 100 VDC:100 GΩ 或 1000 pF 孰低;200 VDC 和 500 VDC:10 GΩ 或 100 pF 孰低 |
    | 损耗因子 | Class 1:0.1%(当 C≥30 pF);Class 2:2.5%(当 C>1000 pF);Class 3:5%(当 C>1000 pF) |
    | 温度特性 | Class 1:C0G(-55°C 至 +125°C);Class 2:X7R(-55°C 至 +125°C);Class 3:Y5V(-30°C 至 +85°C) |
    | 跌落高度 | ≤3 mm |

    3. 产品特点和优势


    - 高可靠性:Vishay 的质量保证和高性能材料确保了长期稳定的性能。
    - 紧凑设计:小体积设计允许在有限的空间内安装更多的电容器。
    - 高电容密度:在较小的体积内提供高电容值。
    - 多样化应用:适用于多种电路需求,包括温度补偿、耦合和去耦。

    4. 应用案例和使用建议


    K 系列电容器广泛应用于工业控制、消费电子、通信设备等领域。在设计电路时,可以根据具体的应用需求选择合适的电容值和电压等级。
    - 温度补偿:由于电容的温度特性不同,根据实际工作环境选择合适等级的电容器以达到最佳温度补偿效果。
    - 耦合和去耦:通过选择合适的电容值和封装形式,实现电路中的信号传输和滤波功能。

    5. 兼容性和支持


    - 兼容性:K系列电容器适用于各种标准的电路板设计和生产流程。
    - 支持:Vishay提供详尽的技术文档和支持服务,帮助客户解决任何技术和应用方面的问题。

    6. 常见问题与解决方案


    - 问题:电容器损坏?
    - 解决方案:检查电路是否存在过电压或过电流情况,更换额定电压更高的电容器。
    - 问题:电容值漂移?
    - 解决方案:检查电路工作环境,确保符合电容器的工作温度范围,必要时调整工作环境或选择不同温度特性的电容器。

    7. 总结和推荐


    Vishay BCcomponents K系列多层陶瓷电容器以其高可靠性和广泛的适用性在市场上具有很强的竞争力。建议在需要高精度和稳定性的应用中优先考虑此系列电容器。对于需要长时间稳定运行且环境要求较高的场合,K系列电容器是理想的选择。

K472K15X7RF53L2参数

参数
电容值 4.7nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 4mm*2.5mm*1.58mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

K472K15X7RF53L2厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

K472K15X7RF53L2数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY K472K15X7RF53L2 K472K15X7RF53L2数据手册

K472K15X7RF53L2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.5263
100+ ¥ 0.3987
500+ ¥ 0.3987
1000+ ¥ 0.3828
2500+ ¥ 0.3572
5000+ ¥ 0.3509
25000+ ¥ 0.3445
50000+ ¥ 0.3445
库存: 15360
起订量: 130 增量: 0
交货地:
最小起订量为:100
合计: ¥ 39.87
直接购买
