MKP383224063JC02R0

产品分类: 薄膜电容
产品描述: 2.4nF ±5% 聚丙烯,金属化 630V 220V 通孔安装 12.5mm*4mm*12mm
供应商型号: Q-MKP383224063JC02R0
供应商: 期货订购
标准整包数: 2000
VISHAY INTERTECHNOLOGY 薄膜电容 MKP383224063JC02R0

MKP383224063JC02R0概述

    MKP383 双层镀金属聚丙烯薄膜电容器

    1. 产品简介


    MKP383 双层镀金属聚丙烯薄膜电容器是 Vishay BCcomponents 生产的一款高性能电容器,适用于多种工业应用。该电容器采用双层镀金属技术,能够在高脉冲和交流环境下提供稳定的性能。主要功能包括:低接触电阻、低损耗介电材料、紧凑尺寸以适应高密度封装。MKP383 主要应用于开关电源(SMPS)、电子照明(如镇流器)、电机控制电路、以及飞回应用等场合。

    2. 技术参数


    - 电容范围(E24 系列):0.00047 μF 至 4.7 μF
    - 容差:±5%
    - 额定直流温度:85°C
    - 额定交流温度:105°C
    - 最大应用温度:105°C
    - 参考标准:IEC 60384-17
    - 介电材料:聚丙烯薄膜
    - 电极材料:镀金属
    - 结构:单层和内部串联构造
    - 封装:阻燃塑料外壳和环氧树脂
    - 引线:镀锡线
    - 标记:电容值;容差;额定电压;子类;制造商型号;介电材料代码;制造商位置;制造商标志;年周码

    3. 产品特点和优势


    MKP383 电容器具备以下独特优势:
    - 低接触电阻:减少能量损失,提高整体效率。
    - 低损耗介电材料:确保电容器在高频环境下保持良好的性能。
    - 小尺寸设计:适合高密度封装需求,尤其适用于空间有限的应用场合。
    - 多样的包装方式:可选择散装、带盘或弹药箱形式,方便各种组装需求。
    - 引线弯曲角度:可根据不同需求选择合适的引线长度和弯曲角度,便于安装。

    4. 应用案例和使用建议


    MKP383 电容器广泛应用于多个领域,例如:
    - 开关电源(SMPS):提供必要的储能和滤波功能。
    - 电子照明:如用于电子镇流器,确保高效稳定的工作状态。
    - 电机控制电路:提供必要的滤波作用,减少电磁干扰。
    - 飞回应用:为高频率信号提供稳定储能。
    使用建议:
    - 在设计电路时,注意检查电容器的峰值电压(Up)不应超过其额定直流电压(URDC),且峰峰值电压(Up-p)不应超过其最大允许值。
    - 根据具体应用场景调整电容器的额定电压,以保证安全可靠运行。

    5. 兼容性和支持


    MKP383 电容器与多种设备和其他电子元器件具有良好的兼容性。如果需要更多详细数据和测试要求,可以联系技术支持部门:dc-film@vishay.com。

    6. 常见问题与解决方案


    以下是常见的使用问题及解决方案:
    - Q: 电容器发热过高?
    - A: 检查电路中的电流和电压是否超出电容器的额定值。如有必要,增加散热措施,例如在电容器周围增加散热片。
    - Q: 电容器失效?
    - A: 检查电路中的电压和脉冲斜率是否超出了电容器的极限值。确认电路中的其他组件没有引起过载。

    7. 总结和推荐


    综上所述,MKP383 电容器在设计和性能上均表现出色,适用于多种严苛的应用场景。其低接触电阻、高可靠性以及多样化的包装方式使其成为市场上极具竞争力的产品。强烈推荐该产品给需要高性能电容器的工程师和技术人员。

MKP383224063JC02R0参数

参数
电容值 2.4nF
容差 ±5%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 -
额定电压-AC 220V
额定电压-DC 630V
长*宽*高 12.5mm*4mm*12mm
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

MKP383224063JC02R0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MKP383224063JC02R0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY MKP383224063JC02R0 MKP383224063JC02R0数据手册

MKP383224063JC02R0封装设计

查看详情并下载
Symbol
Footprint

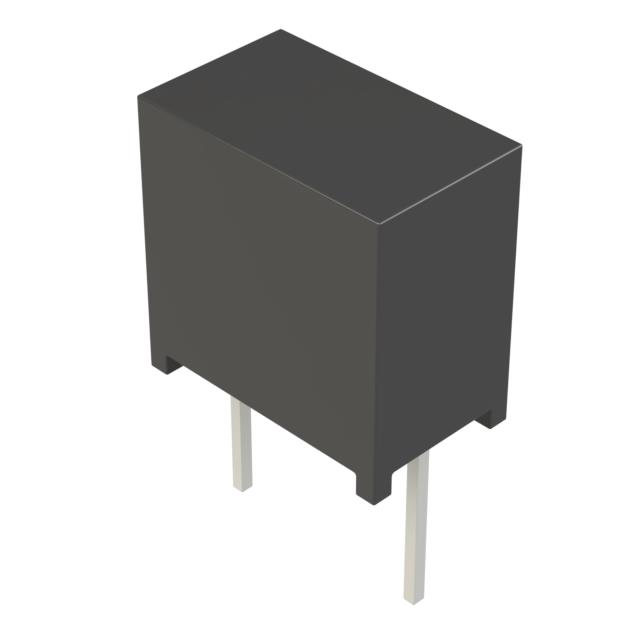

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.2251 ¥ 1.9806
库存: 20000
起订量: 6000 增量: 2000
交货地:
最小起订量为:6000
合计: ¥ 11883.6
