首页  >  产品百科  >  RCS080590K9FKEA

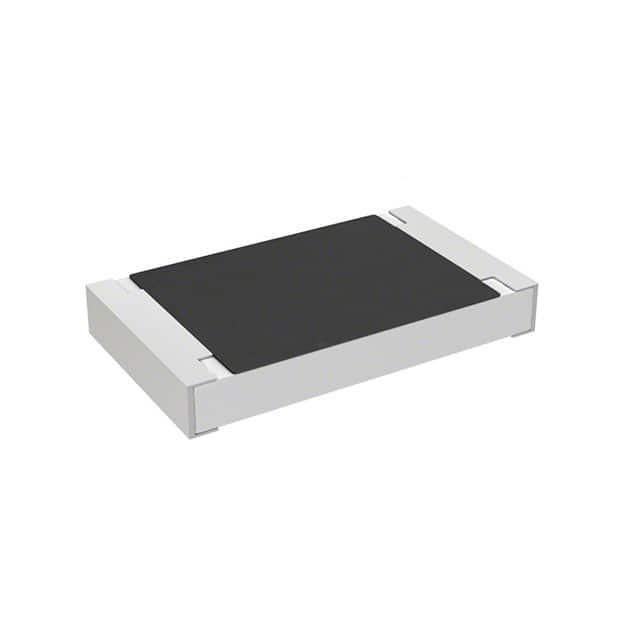

RCS080590K9FKEA

产品分类: 贴片电阻
产品描述: 90.9KΩ ±1% 400mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*500μm
供应商型号: 541-RCS080590K9FKEATR-ND
供应商: Digi-Key
标准整包数: 5000
VISHAY INTERTECHNOLOGY 贴片电阻 RCS080590K9FKEA

RCS080590K9FKEA概述

    Vishay RCS e3 Anti-Surge, High Power Thick Film Chip Resistors

    1. 产品简介


    Vishay 的 RCS e3 系列抗浪涌、高功率厚膜芯片电阻器是专为需要卓越性能的应用而设计的。这些电阻器具备更高的功率额定值和脉冲负载能力,优于标准的片式电阻器。其基本应用领域涵盖汽车、工业、电信及医疗等多个行业。

    2. 技术参数


    RCS e3 系列具有多种尺寸规格,包括 0402、0603、0805 和 1206,每种型号的具体技术规格如下表所示:
    | 尺寸 | 实际尺寸 | 尺寸代码 | 电阻范围 | 电阻精度 | 温度系数 | 额定功耗 | 最大电压 |

    | 0402 | 1.0 x 0.5 mm | RR1005M | 1 Ω 至 10 MΩ | ± 5%;± 1%;± 0.5% | ± 200 ppm/K;± 100 ppm/K | 0.2 W | 50 V |
    | 0603 | 1.6 x 0.8 mm | RR1608M | 1 Ω 至 10 MΩ | ± 5%;± 1%;± 0.5% | ± 200 ppm/K;± 100 ppm/K | 0.25 W | 75 V |
    | 0805 | 2.0 x 1.25 mm | RR2012M | 1 Ω 至 10 MΩ | ± 5%;± 1%;± 0.5% | ± 200 ppm/K;± 100 ppm/K | 0.4 W | 150 V |
    | 1206 | 3.2 x 1.6 mm | RR3126M | 1 Ω 至 10 MΩ | ± 5%;± 1%;± 0.5% | ± 200 ppm/K;± 100 ppm/K | 0.5 W | 200 V |
    此外,这些电阻器在额定功率条件下允许的最大薄膜温度为 155°C,且工作温度范围为 -55°C 至 +155°C。它们还通过了严格的测试,如耐湿热、冲击振动和耐溶剂等。

    3. 产品特点和优势


    - 优异的浪涌脉冲能力:能够承受高能脉冲而不损坏。
    - 出色的静电放电(ESD)特性:提高电路的稳定性和可靠性。
    - 高功率额定值:适用于各种高要求的电源系统。
    - 符合 AEC-Q200 标准:确保汽车行业的高可靠性要求。
    - 环保材料:无铅无卤素,符合 RoHS 标准。

    4. 应用案例和使用建议


    RCS e3 系列可广泛应用于汽车、工业、电信和医疗等领域。例如,在汽车电子系统中,它们可以用于发动机控制单元、安全气囊系统和车身控制系统等关键部位,提供可靠的保护和信号处理。在工业应用中,它们可用于电源转换模块、驱动器和通信设备等。
    使用建议:
    - 在组装时应确保良好的热传导路径,以避免因过热导致的损坏。
    - 在高温环境中使用时,应注意散热措施以保证稳定的工作状态。
    - 对于长期使用的设备,建议定期检查电阻器的阻值变化,以防止超出应用的容差范围。

    5. 兼容性和支持


    RCS e3 系列电阻器支持自动 SMT 装配系统,并且与多种焊接工艺兼容。Vishay 提供全面的技术支持和售后服务,确保客户能够顺利进行产品选型和安装。对于有关产品认证、材料声明和有害物质限制的信息,可参考 Vishay 的官方网站获取详细资料。

    6. 常见问题与解决方案


    以下是一些常见的用户问题及其解决办法:
    - 问题:在高湿度环境下工作时,电阻器出现漂移现象。
    - 解决方案: 确保适当的封装和防护措施,选择更高湿度等级的产品版本,或使用干燥剂来减少湿度影响。
    - 问题:长期使用后,电阻器的阻值发生明显变化。
    - 解决方案: 定期进行阻值测量,以监测电阻器的稳定性,并及时更换超出容差范围的元件。

    7. 总结和推荐


    RCS e3 系列抗浪涌、高功率厚膜芯片电阻器凭借其卓越的性能和广泛的适用性,成为各类高要求应用的理想选择。特别是在汽车、工业和医疗领域,其高可靠性和长寿命使其成为市场上的竞争优势。总体而言,我们强烈推荐这一系列电阻器给对产品质量和可靠性有严格要求的用户。

RCS080590K9FKEA参数

参数
电阻值 90.9KΩ
精度 ±1%
额定功率 400mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*500μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RCS080590K9FKEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RCS080590K9FKEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY RCS080590K9FKEA RCS080590K9FKEA数据手册

RCS080590K9FKEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0205 ¥ 0.1733
库存: 40000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 866.5
直接购买
加入购物车
