首页  >  产品百科  >  VJ0402A330JNAAJ

VJ0402A330JNAAJ

产品分类: 陶瓷电容
产品描述: 33pF ±5% C0G(NP0) 50V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: ZT-VJ0402A330JNAAJ
供应商: 海外现货
标准整包数: 1

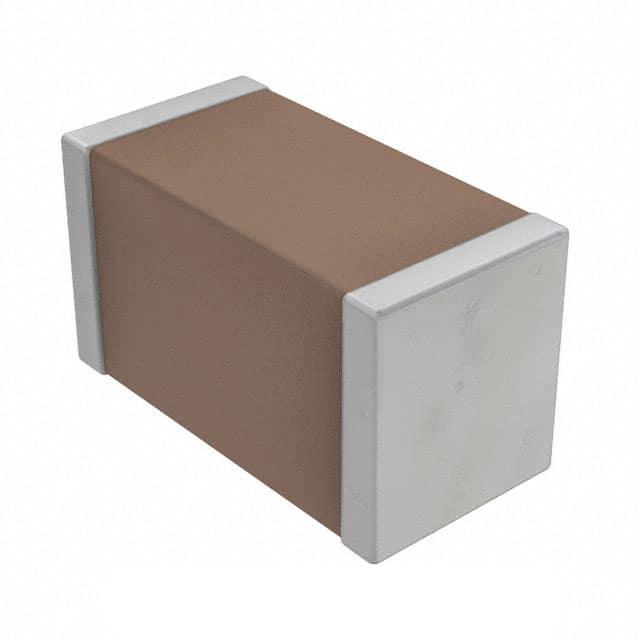

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0402A330JNAAJ

VJ0402A330JNAAJ概述


    产品简介


    VJ Non-Magnetic Series 是一款由 Vishay Vitramon 生产的表面贴装多层陶瓷芯片电容器,专为非磁性应用设计。这款电容器的主要功能是提供稳定的电容值,适用于需要高可靠性的多种应用场景,如医疗设备、航空航天系统及电子测试设备等。

    技术参数


    - 非磁性 C0G (NP0)
    - 操作温度:-55 °C 至 +125 °C
    - 电容范围:1.0 pF 至 39 nF
    - 电压范围:10 VDC 至 3000 VDC
    - 温度系数:0 ppm/°C ± 30 ppm/°C(-55 °C 至 +125 °C)
    - 损耗因子:≤ 1000 pF 时,0.1%(1.0 VRMS 和 1 MHz);> 1000 pF 时,0.1%(1.0 VRMS 和 1 kHz)
    - 绝缘电阻:25 °C 下 ≥ 100,000 MΩ 或 1000 μF,125 °C 下 ≥ 10,000 MΩ 或 100 μF
    - 老化率:≤ 0% / 十年
    - 非磁性 X7R/X5R
    - 操作温度:-55 °C 至 +125 °C
    - 电容范围:100 pF 至 6.8 μF
    - 电压范围:6.3 VDC 至 3000 VDC
    - 温度系数:X5R:± 15%(-55 °C 至 +85 °C),X7R:± 15%(-55 °C 至 +125 °C)
    - 损耗因子:≤ 6.3 V 和 10 V 额定电压:5%(1.0 VRMS 和 1 kHz);≥ 50 V 额定电压:2.5%(1.0 VRMS 和 1 kHz)
    - 绝缘电阻:25 °C 下 ≥ 100,000 MΩ 或 1000 μF,125 °C 下 ≥ 10,000 MΩ 或 100 μF
    - 老化率:≤ 1% / 十年

    产品特点和优势


    VJ Non-Magnetic Series 电容器采用了非磁性材料制造,并通过了磁性筛选,确保在磁场敏感的应用环境中具有优异的性能。其独特的 C0G (NP0) 和 X7R/X5R 电介质系统提供了广泛的额定电压和电容值选择,使其适合多种复杂的工业应用。可靠的金属电极系统保证了长期使用的可靠性。此外,它还适用于导电环氧树脂粘合和红外回流装配方法,提高了装配效率。

    应用案例和使用建议


    这些电容器被广泛应用于多种关键领域,如磁共振成像(MRI)、医疗诊断设备、航空系统、实验室分析系统和音频放大器等。在医疗诊断设备中,它们能够提供高度稳定和精确的电容值,有助于提高诊断结果的准确性。在音频放大器中,这种电容器可以有效减少失真,提升音质。
    使用建议方面,用户应确保所选电容器的电压等级符合应用需求,以避免过压损坏。对于高频应用,建议仔细检查电容值和损耗因子以确保最佳性能。在安装过程中,推荐使用导电环氧树脂进行粘合,以增强可靠性并简化装配过程。

    兼容性和支持


    VJ Non-Magnetic Series 电容器与其他常见的电子元器件具有良好的兼容性,可轻松集成到现有的电路设计中。制造商提供了详细的选型指南和技术支持服务,帮助用户根据具体应用需求选择最合适的型号。

    常见问题与解决方案


    1. 问题:电容器在高温下表现不稳定。
    解决方案:确认电容器的温度系数,并根据需要选择适当的温度补偿方案。选择具有较高温度稳定性的 X7R 或 X5R 电介质型号。
    2. 问题:电容器容量在使用一段时间后有所下降。
    解决方案:检查电容器的老化率和绝缘电阻,确保它们满足要求。定期检测以监控电容器性能的变化。
    3. 问题:装配过程中出现损坏。
    解决方案:严格按照装配指南操作,并考虑使用导电环氧树脂进行粘合以提高机械强度和耐久性。

    总结和推荐


    VJ Non-Magnetic Series 电容器凭借其高可靠性、宽广的温度范围和多样化的产品线,在医疗、航空和电子测试等领域具有显著的优势。其稳定的性能和兼容性使得这些电容器成为复杂电子系统中的理想选择。因此,我们强烈推荐使用 VJ Non-Magnetic Series 电容器来提升系统的整体性能和稳定性。

VJ0402A330JNAAJ参数

参数
电容值 33pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 通用级
零件状态 最后售卖
包装方式 卷带包装

VJ0402A330JNAAJ厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0402A330JNAAJ数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0402A330JNAAJ VJ0402A330JNAAJ数据手册

VJ0402A330JNAAJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
