首页  >  产品百科  >  199D226X9010C1V1E3

199D226X9010C1V1E3

产品分类: 钽电容
产品描述: 22μF 1000h@ 85°C ±10% 10V 插件 通孔安装 9.14mm(宽度)*9.14mm(高度)
供应商型号: M-199D226X9010C1V1E3
供应商: Future
标准整包数: 1

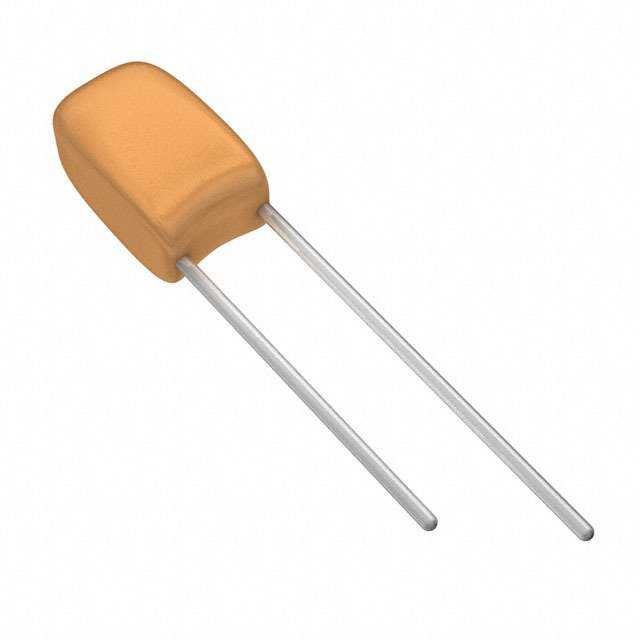

VISHAY INTERTECHNOLOGY 钽电容 199D226X9010C1V1E3

199D226X9010C1V1E3概述

    Vishay Sprague 199D Tantalum Capacitors

    产品简介


    Vishay Sprague的199D系列固体电解质钽电容器以其树脂涂层和径向引脚设计脱颖而出。这些电容器专为广泛应用于消费类、商业及工业设备而设计,确保了卓越的可靠性和长期稳定性。适用于需要高精度和低泄漏电流的应用场合,它们在众多电子产品中都有广泛应用。

    技术参数


    1. 工作温度范围:-55°C 至 +85°C(+125°C条件下电压降额)
    2. 容差:120 Hz、+25°C时,±20%标准值;±10%标准值,±5%特殊订单
    3. 损耗因数 (DF):120 Hz、+25°C时,不超过额定值
    4. 直流泄漏电流 (DCL):
    - +25°C:不超过额定值
    - +85°C:不超过额定值的10倍
    - +125°C:不超过额定值的15倍
    5. 使用寿命测试:在+85°C下承受额定DC电压1000小时,电路电阻不超过3Ω
    6. 初始要求后的指标变化:
    - DCL不超过初始要求的125%
    - 损耗因数保持初始要求
    - 容量变化不超过±10%

    产品特点和优势


    1. 经济高效:Vishay Sprague的199D系列结合了经济性和高性能的特点。
    2. 耐用可靠:具有低泄漏电流和低损耗因子,适合苛刻的工作环境。
    3. 多样化封装:提供六种微型尺寸和五种引脚样式,所有尺寸均提供符合EIA-468标准的卷带和散装包装。
    4. 环境友好:支持无铅(RoHS)封装,采用100%锡(Sn)端子。
    5. 应用广泛:适用于广泛的消费、商业和工业设备,满足不同行业的需求。

    应用案例和使用建议


    - 消费电子产品:便携式设备如智能手机、平板电脑,这些设备需要高容量和稳定的电容器以延长电池寿命。
    - 通信设备:路由器、交换机等网络设备,需要可靠的电源管理来保证稳定运行。
    - 工业控制:工厂自动化系统、工业机器人,需要高性能的电容器以应对恶劣环境。

    使用建议:
    - 在高温环境下使用时,注意电压降额。
    - 确保电路设计能有效散热,避免热失控。
    - 长期使用前进行充分的测试,确保电容器在特定环境下的可靠性。

    兼容性和支持


    - 兼容性:与多种电路设计兼容,易于集成到现有系统中。
    - 支持:厂商提供详细的文档和技术支持,确保用户能快速了解和使用产品。

    常见问题与解决方案


    1. 问题:长时间使用后电容器容量降低
    - 解决方案:检查电路设计和散热情况,考虑增加电容器的数量以减少单个电容器的压力。
    2. 问题:高温下工作不稳定
    - 解决方案:确认工作温度范围内电压降额,并适当增加散热措施。
    3. 问题:无法达到预期寿命
    - 解决方案:严格按照推荐条件使用,避免超负荷运行,并进行定期检测和维护。

    总结和推荐


    总体来看,Vishay Sprague的199D系列钽电容器凭借其优良的性能和可靠性,在各种应用中表现出色。特别适合对电容器质量要求较高的场合,且具有出色的性价比。如果您正在寻找一种可靠且高效的电容器解决方案,Vishay 199D系列是您的理想选择。强烈推荐使用这款电容器产品。

199D226X9010C1V1E3参数

参数
电容值 22μF
工作寿命 1000h@ 85°C
ESR-等效串联电阻 -
容差 ±10%
额定电压 10V
长*宽*高 9.14mm(宽度)*9.14mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售

199D226X9010C1V1E3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

199D226X9010C1V1E3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 199D226X9010C1V1E3 199D226X9010C1V1E3数据手册

199D226X9010C1V1E3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.9775 ¥ 8.2599
30+ $ 0.913 ¥ 7.7149
125+ $ 0.88 ¥ 7.436
300+ $ 0.8635 ¥ 7.2966
1250+ $ 0.8195 ¥ 6.9248
库存: 932
起订量: 16 增量: 500
交货地:
最小起订量为:10
合计: ¥ 82.59
直接购买
加入购物车
