T25D337M016CSZ

产品分类: 钽电容
产品描述: 330μF 2000h@ 85°C ±20% 16V 180mΩ@ 100kHz 标准安装,贴片安装 8.5mm*7mm*7.6mm
供应商型号: MM-T25D337M016CSZ
供应商: 海外现货
标准整包数: 1

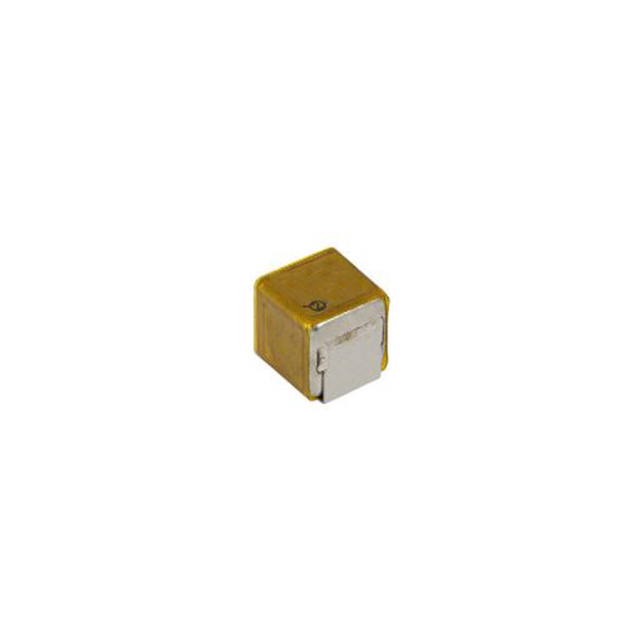

VISHAY INTERTECHNOLOGY 钽电容 T25D337M016CSZ

T25D337M016CSZ概述

    Vishay T25 Tantamount™ Solid Tantalum SMD Capacitors

    1. 产品简介


    Vishay的T25系列Tantamount™固态钽表面贴装电容器以其高可靠性、低ESR和多种电压等级而闻名。这些电容器适用于广泛的工业应用,如电源管理、通信设备和汽车电子系统。

    2. 技术参数


    - 操作温度: -55°C到+125°C(超过85°C时需要降额)
    - 电容范围: 22 μF至330 μF
    - 电容精度: ±10%, ±20%
    - 电压等级: 16 VDC至50 VDC
    - 耐浪涌电流测试: 符合MIL-PRF-55365标准
    - 封装尺寸: D (最大值) 长度 (L): 8.5 mm, 宽度 (W): 7.2 mm, 高度 (H): 7.4 mm, 引脚间距 (P): 2.5 mm, 引脚宽度 (TW): 5.0 mm
    - 重量: 1.80克

    3. 产品特点和优势


    - 高可靠性: 烧结处理至少达到额定直流电压,时间为40小时。
    - 低ESR: 有效降低电容器内部损耗。
    - 表面贴装: 适合自动化组装,提高生产效率。
    - 环保材料: 可选无铅端子,符合RoHS标准。

    4. 应用案例和使用建议


    - 电源模块: 在高频电路中提供稳定的电源滤波。
    - 电信设备: 在信号调理和过滤中提高性能。
    - 汽车电子: 在车载电源管理系统中使用,确保稳定可靠的性能。
    - 使用建议: 在高温环境中使用时,应考虑电压降额,以确保长期可靠运行。此外,应选择合适的封装尺寸,避免过热。

    5. 兼容性和支持


    - 兼容性: 与大多数表面贴装技术兼容,适用于各种制造工艺。
    - 支持: Vishay提供详细的技术文档和售后服务,确保客户可以顺利集成该产品。

    6. 常见问题与解决方案


    - Q1: 如何确定正确的电容值?
    - A1: 根据应用要求和工作频率选择合适的电容值。建议参考数据手册中的推荐电压降额表。

    - Q2: 电容器如何处理反向电压?
    - A2: 电容器能承受高达10%的反向峰值电压(在+25°C)或5%的反向峰值电压(在+85°C)。不建议故意或重复施加反向电压。

    7. 总结和推荐


    总体而言,Vishay的T25系列Tantamount™固态钽表面贴装电容器具有出色的性能和可靠性,适用于多种高性能应用。由于其高可靠性、低ESR和广泛的工作温度范围,强烈推荐在关键应用中使用。此外,其环保特性使其成为绿色制造的理想选择。

T25D337M016CSZ参数

参数
电容值 330μF
容差 ±20%
额定电压 16V
工作寿命 2000h@ 85°C
ESR-等效串联电阻 180mΩ@ 100kHz
长*宽*高 8.5mm*7mm*7.6mm
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装

T25D337M016CSZ厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

T25D337M016CSZ数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY T25D337M016CSZ T25D337M016CSZ数据手册
