首页  >  产品百科  >  BFC233910394

BFC233910394

产品分类: 薄膜电容
产品描述: 390nF ±10% 聚丙烯 630V 310V 通孔安装 17.5mm*10mm*16.5mm
供应商型号: 594-BFC233910394
供应商: Mouser
标准整包数: 1

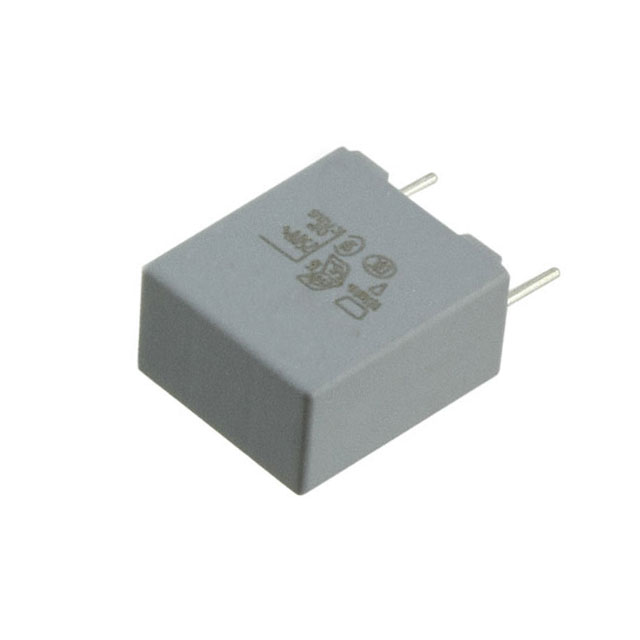

VISHAY INTERTECHNOLOGY 薄膜电容 BFC233910394

BFC233910394概述

    Vishay MKP339 X2 高频抑制电容器

    产品简介


    Vishay MKP339 X2 是一款高频抑制薄膜电容器,专为标准X2安规应用而设计。该电容器采用聚丙烯薄膜作为介质材料,具有高度可靠性和优异的电气性能,适用于广泛的电子设备和系统中。

    技术参数


    - 适用范围:标准X2安规应用
    - 容值范围:0.001 μF 到 4.7 μF(优选值根据E12系列)
    - 容值精度:± 20%,± 10%,± 5%
    - 额定交流电压:310 VAC(50 Hz 至 60 Hz)
    - 最大直流电压:630 VDC(85°C),800 VDC(110°C)
    - 热冲击测试等级:55/110/56/C(体积 ≤ 1750 mm³);55/110/56/B(体积 > 1750 mm³)
    - 最高工作温度:110°C(C ≤ 470 nF),125°C(C > 470 nF,< 1000 小时)
    - 引线材质:镀锡铜线
    - 参考标准:IEC 60384-14 ED. 4(2013);EN 60384-14;UL 60384-14;CSA-E384-14;CQC

    产品特点和优势


    1. 通过AEC-Q200认证:符合严格的汽车电子标准,可靠性高。
    2. 多引线间距选择:从7.5 mm到27.5 mm,提供灵活的安装选择。
    3. 封装形式多样:松散包装、带状包装及卷带包装,适应不同需求。
    4. 防火性能:UL 94 V-0等级,保障在极端环境下的安全。

    应用案例和使用建议


    应用案例:MKP339 X2 主要应用于交流线路滤波、电磁干扰抑制、开关电源输入输出端滤波等场合。在汽车电子、家用电器、工业控制等领域有着广泛应用。
    使用建议:
    - 在选择电容器时,建议根据具体应用需求,确定所需的容值精度,以提高系统稳定性。
    - 确保工作温度不超过规定极限值,特别是对于较大容量的电容器(C > 470 nF),需要特别注意散热问题。
    - 建议在高温环境下使用时,降低工作电压,延长使用寿命。

    兼容性和支持


    - 兼容性:MKP339 X2 可与多种电气设备和电路板设计良好兼容,无需额外适配措施。
    - 技术支持:如有技术问题,可联系厂商的技术支持团队(rfi@vishay.com)获取帮助。

    常见问题与解决方案


    1. 问题:电容器在使用过程中出现过热现象。
    - 解决方案:检查是否超过额定电压或工作温度,适当降低电压或改善散热条件。
    2. 问题:电容器失效,电路无法正常工作。
    - 解决方案:检查连接线是否有短路或断路现象,更换损坏的电容器。

    总结和推荐


    Vishay MKP339 X2 高频抑制电容器凭借其优秀的性能、广泛的适用性和良好的可靠性,在众多电子产品中表现出色。适合用于各种严苛的应用环境,特别是在要求高性能和高稳定性的场合下表现尤为出色。强烈推荐使用此款电容器。
    本文档是根据Vishay MKP339 X2 的技术手册整理而成,内容详尽且实用,有助于深入了解该产品的各项特性及应用场景。

BFC233910394参数

参数
电容值 390nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 310V
额定电压-DC 630V
长*宽*高 17.5mm*10mm*16.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

BFC233910394厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BFC233910394数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY BFC233910394 BFC233910394数据手册

BFC233910394封装设计

查看详情并下载
Symbol
Footprint
3D Model
