首页  >  产品百科  >  293D225X9050D2TE3

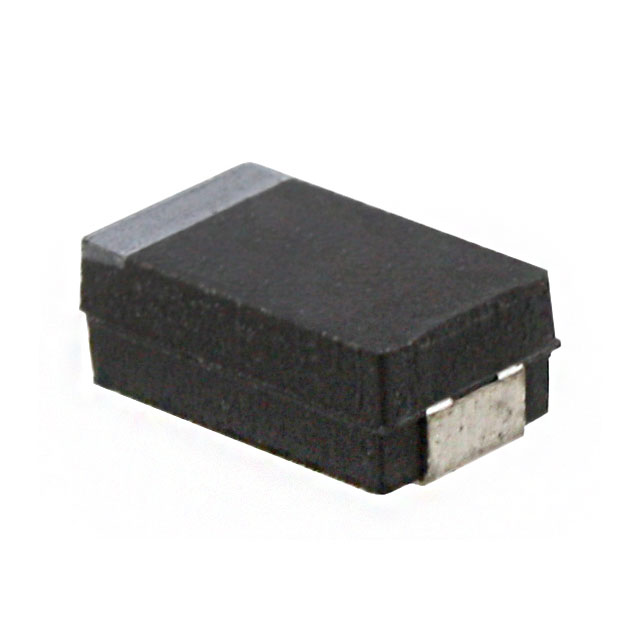

293D225X9050D2TE3

产品分类: 钽电容
产品描述: 2.2μF ±10% 50V 2.1Ω 2917 贴片安装 7.3mm*4.3mm*3.1mm
供应商型号: 30C-293D225X9050D2TE3 2917(7343 公制)
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 钽电容 293D225X9050D2TE3

293D225X9050D2TE3概述

    Vishay Sprague 293D Solid Tantalum Surface Mount Chip Capacitors

    1. 产品简介


    Vishay Sprague 的 293D 系列固态钽表面贴装芯片电容器是 TANTAMOUNT™ 系列的一部分,适用于多种工业和电信基础设施应用。这些电容器以其坚固的模具外壳和卓越的性能在行业中广受认可。它们的主要功能是为各种电路提供稳定的电容值,同时承受高电压和温度变化。

    2. 技术参数


    以下是 293D 系列电容器的关键技术规格:
    - 操作温度范围:-55°C 至 +125°C(高于 85°C 时需要降额)
    - 电容范围:0.10 μF 至 1000 μF
    - 电容公差:±5%,±10%,±20%
    - 电压额定值:4 VDC 至 75 VDC
    - 测试电流:100% 冲击电流测试(D 和 E 封装代码)
    - 封装尺寸:
    - A 案:0.126 英寸 [3.2 毫米] 长 x 0.063 英寸 [1.6 毫米] 宽 x 0.063 英寸 [1.6 毫米] 高
    - B 案:0.138 英寸 [3.5 毫米] 长 x 0.110 英寸 [2.8 毫米] 宽 x 0.075 英寸 [1.9 毫米] 高
    - C 案:0.236 英寸 [6.0 毫米] 长 x 0.126 英寸 [3.2 毫米] 宽 x 0.098 英寸 [2.5 毫米] 高
    - D 案:0.287 英寸 [7.3 毫米] 长 x 0.169 英寸 [4.3 毫米] 宽 x 0.110 英寸 [2.8 毫米] 高
    - E 案:0.287 英寸 [7.3 毫米] 长 x 0.169 英寸 [4.3 毫米] 宽 x 0.157 英寸 [4.0 毫米] 高

    3. 产品特点和优势


    - 模具外壳:提供六种封装代码,以适应不同应用场景。
    - 终端选项:标准的磨砂锡涂层,也可选择锡/铅合金。
    - 自动化兼容性:完全符合高产量自动拾放设备要求。
    - 行业认证:符合 EIA-535-BAAC 和 EIA-717 标准。
    - 防潮等级:1 级。
    - 光学字符识别:通过质量检测。
    - 材料分类:符合环保标准。

    4. 应用案例和使用建议


    293D 系列电容器广泛应用于工业设备、电信基础设施和通用电子设备中。例如,在工业自动化控制系统中,这些电容器可用于滤波、耦合和去耦电路,以确保系统稳定运行。为了最大化其性能,建议遵循制造商的安装指南,并在高温环境下进行适当的降额。

    5. 兼容性和支持


    这些电容器与其他标准电子元件具有良好的兼容性,可以轻松集成到现有的电路设计中。此外,Vishay Sprague 提供全面的技术支持和维护服务,包括详尽的数据手册和技术咨询,确保用户能够顺利使用和维护这些电容器。

    6. 常见问题与解决方案


    根据技术手册中的常见问题及解决方案,列出以下可能遇到的问题及其解决办法:
    - Q: 在高温环境中电容器寿命降低?
    - A: 确保在超过 85°C 时对电压进行适当降额,并参考厂商提供的具体指导。
    - Q: 电容器出现异常发热?
    - A: 检查电路是否存在过载现象,确认电压和电流在安全范围内。
    - Q: 电容器失效?
    - A: 检查电路板是否有焊接缺陷或损坏,更换失效的电容器并重新测试。

    7. 总结和推荐


    总体而言,Vishay Sprague 293D 系列固态钽表面贴装芯片电容器凭借其高可靠性、宽泛的操作温度范围和多样化的封装选择,在工业和电信基础设施领域表现出色。我们强烈推荐这些电容器用于对稳定性要求较高的场合。其卓越的电气特性和广泛的兼容性使其成为设计工程师的理想选择。

293D225X9050D2TE3参数

参数
电容值 2.2μF
额定电压 50V
工作寿命 -
ESR-等效串联电阻 2.1Ω
容差 ±10%
长*宽*高 7.3mm*4.3mm*3.1mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

293D225X9050D2TE3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

293D225X9050D2TE3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 293D225X9050D2TE3 293D225X9050D2TE3数据手册

293D225X9050D2TE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
