VJ1210Y153KXEAT

产品分类: 陶瓷电容
产品描述: 15nF ±10% X7R 500V 1210 贴片安装 3.2mm*2.5mm*2.5mm
供应商型号: 1731254
供应商: 海外现货
标准整包数: 2500

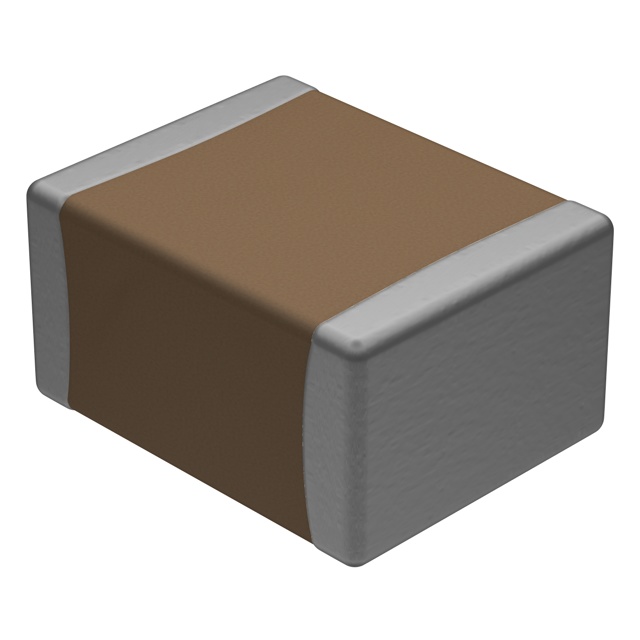

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ1210Y153KXEAT

VJ1210Y153KXEAT概述

    Vishay Vitramon VJ....31X RoHS Automotive MLCC

    产品简介


    Vishay Vitramon的VJ....31X系列多层陶瓷片式电容器(MLCC)专为汽车应用设计,具有卓越的可靠性和高性能。这些电容器适用于发动机舱内、安全及舒适性电子设备等多种汽车电子系统。它们通过了AEC-Q200认证,并可提供PPAP(生产件批准程序)文件,确保了其在严苛环境下的稳定表现。

    技术参数


    VJ....31X系列MLCC的技术参数如下:
    - 封装尺寸:0402到1812
    - 最大额定电压:25 VDC至3000 VDC
    - 容值范围:
    - C0G (NP0):1 pF 至 22 nF
    - X7R:120 pF 至 1.0 μF
    - X8R:330 pF 至 6.8 nF
    - 温度系数:
    - C0G:0 ppm/°C ± 30 ppm/°C (-55°C 至 +125°C)
    - X7R:± 15 % (-55°C 至 +125°C)
    - X8R:± 15 % (-55°C 至 +150°C)
    - 损耗因子 (DF):
    - C0G:0.1% 最大(1.0 VRMS,1 MHz;≤ 1000 pF);0.1% 最大(1.0 VRMS,1 kHz;> 1000 pF)
    - X7R:3.5% 最大(1.0 VRMS,1 kHz;≤ 25 V)
    - 绝缘电阻:
    - +25°C:≥ 100,000 MΩ 或 ≥ 1000 pF(取小者)
    - +125°C:≥ 10,000 MΩ 或 ≥ 100 pF(取小者)

    产品特点和优势


    - 高可靠性:VJ....31X系列MLCC采用了贵金属电极系统,保证了其在极端条件下的长期稳定性。
    - 高温耐受性:该系列MLCC可以在-55°C至+150°C的温度范围内稳定工作。
    - 湿建工艺:采用湿建工艺制造,进一步提升了产品的可靠性和使用寿命。
    - 环保材料:产品符合ELV(报废车辆指令)要求,满足环保标准。

    应用案例和使用建议


    VJ....31X系列MLCC广泛应用于各种汽车电子系统,例如发动机控制单元、ABS系统、车身稳定控制系统等。这些应用需要高可靠性且能够在极端环境下稳定工作的电容器。
    使用建议:
    - 在使用过程中,应注意不要超过额定电压,避免电容器损坏。
    - 对于高湿度环境,建议选择带有聚合物(柔性)终止的产品,以减少机械应力对电容器的影响。
    - 在焊接过程中,参考技术手册中的焊接推荐指南进行操作,以避免热应力损伤。

    兼容性和支持


    - 兼容性:该系列产品与常见的焊锡工艺和材料兼容,适用于标准SMT生产线。
    - 支持:如有任何技术问题,可联系mlcc@vishay.com获取支持。此外,还可访问官方网站www.vishay.com/doc?45034查看详细的焊接指南和其他技术支持资料。

    常见问题与解决方案


    1. 问题:电容器出现过热现象?
    - 解决方案:检查电路设计,确保不超过额定电压。同时,检查周围散热条件,改善散热设计。
    2. 问题:电容器容量下降?
    - 解决方案:检查焊接质量,确保无虚焊或断路。此外,确认工作温度不超过规格书要求的范围。

    总结和推荐


    综上所述,Vishay Vitramon的VJ....31X系列MLCC凭借其卓越的可靠性、宽广的工作温度范围以及高耐压性能,在汽车电子应用中表现出色。其独特的技术优势和广泛应用使其成为该领域的首选产品。强烈推荐在各种汽车电子系统中选用VJ....31X系列MLCC,以提升系统的整体稳定性和耐用性。

VJ1210Y153KXEAT参数

参数
电容值 15nF
容差 ±10%
温度系数 X7R
额定电压 500V
长*宽*高 3.2mm*2.5mm*2.5mm
通用封装 1210
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ1210Y153KXEAT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ1210Y153KXEAT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ1210Y153KXEAT VJ1210Y153KXEAT数据手册

VJ1210Y153KXEAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
