BFC233921683

产品分类: 薄膜电容
产品描述: 68nF ±20% 聚丙烯 630V 310V 通孔安装 12.5mm*5mm*11mm
供应商型号: 594-BFC233921683
供应商: Mouser
标准整包数: 1

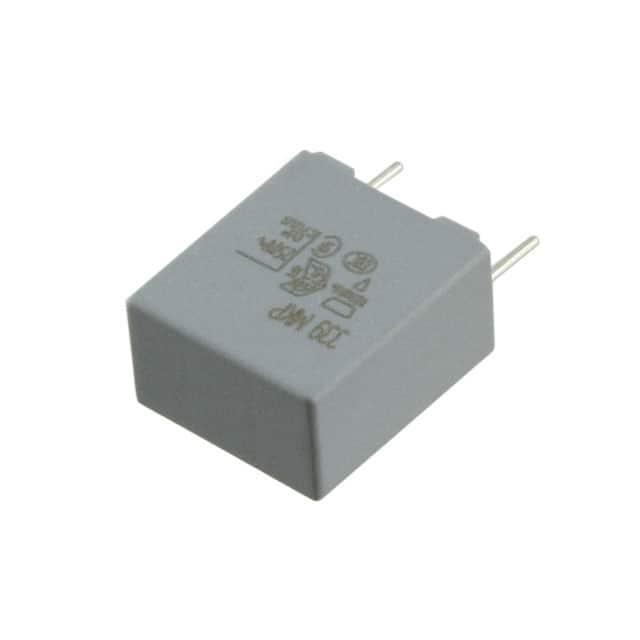

VISHAY INTERTECHNOLOGY 薄膜电容 BFC233921683

BFC233921683概述

    MKP339 X2 电容器技术手册

    1. 产品简介


    MKP339 X2 是 Vishay BCcomponents 生产的一款干扰抑制聚丙烯薄膜电容器,适用于交流线路的标准X2类应用。该产品具有卓越的性能和可靠性,广泛应用于电源滤波、电磁兼容(EMC)设计和高频电路中。

    2. 技术参数


    - 额定AC电压:310 VAC (50 Hz到60 Hz)
    - 最大直流电压:800 VDC (85°C), 630 VDC (110°C)
    - 容差范围:±20%, ±10%, ±5%
    - 电容范围:0.001 μF 到 4.7 μF (符合E6系列标准)
    - 工作温度:≤470 nF:110°C (小于1000小时时为125°C),>470 nF:110°C
    - 引脚长度:可选3.5 mm (±0.3 mm 或 ±0.5 mm) 和 5.0 mm (±1.0 mm) 或 25.0 mm (±2.0 mm)
    - 包装规格:散装盒装、带卷、安瓿袋、托盘
    - 认证标准:IEC 60384-14、EN 60384-14、UL 60384-14、CSA-E384-14、CQC

    3. 产品特点和优势


    - 认证:通过AEC-Q200认证(版本C)
    - 耐温性:宽广的工作温度范围,适合高温环境
    - 封装:塑料外壳,环氧树脂密封,阻燃等级达到UL-Class 94 V-0
    - 可靠性:优越的机械和电气稳定性,确保长期可靠运行
    - 应用多样性:适用于多种应用场景,包括电源滤波和电磁兼容设计

    4. 应用案例和使用建议


    MKP339 X2 广泛应用于各类电源设备和高频电路中,如开关电源、变频器和UPS系统。在使用过程中,应注意匹配适当的电容值和引脚长度以适应具体的应用需求。对于需要高可靠性设计的电路,建议选择容差范围更小的产品以确保稳定的性能。

    5. 兼容性和支持


    MKP339 X2 的引脚间距为7.5 mm 至27.5 mm,可以根据不同的安装要求进行选择。厂商提供了详细的包装和安装指南,确保用户能够正确选择和使用该产品。Vishay BCcomponents 提供了全面的技术支持和服务,包括在线文档和联系技术支持的方式。

    6. 常见问题与解决方案


    - 问题1:如何确定正确的电容值?
    解决方案:根据具体应用所需的电容值和容差范围选择合适的产品型号。可以参考手册中的技术规格表格。

    - 问题2:如何正确安装引脚长度不同的产品?
    解决方案:确保引脚长度与应用电路板的设计相匹配。在焊接前检查引脚长度,并按需修剪至合适的长度。

    7. 总结和推荐


    MKP339 X2 是一款高性能的干扰抑制聚丙烯薄膜电容器,具有广泛的适用性和良好的市场竞争力。其通过严格的测试和认证,确保在各种环境下的稳定性和可靠性。对于需要高精度和高可靠性的应用,MKP339 X2 是理想的选择。强烈推荐给需要这类电子元器件的工程师和技术人员。

BFC233921683参数

参数
电容值 68nF
容差 ±20%
介电材料 聚丙烯
额定电压-DC 630V
ESR-等效串联电阻 -
额定电压-AC 310V
长*宽*高 12.5mm*5mm*11mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

BFC233921683厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BFC233921683数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY BFC233921683 BFC233921683数据手册

BFC233921683封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.323 ¥ 19.6294
10+ $ 1.4835 ¥ 12.5356
50+ $ 1.089 ¥ 9.2021
100+ $ 1.0346 ¥ 8.7427
500+ $ 0.8586 ¥ 7.2552
1000+ $ 0.7592 ¥ 6.4156
2000+ $ 0.7224 ¥ 6.1043
5000+ $ 0.5796 ¥ 4.8976
10000+ $ 0.5649 ¥ 4.7734
库存: 969
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.62
直接购买
加入购物车
