F17724472260

产品分类: 薄膜电容
产品描述: 470nF ±20% 聚酯,金属化 630V 310V 通孔安装 26mm*10mm*19.5mm
供应商型号: AV-A-VISF17724472260
供应商: Avnet
标准整包数: 170

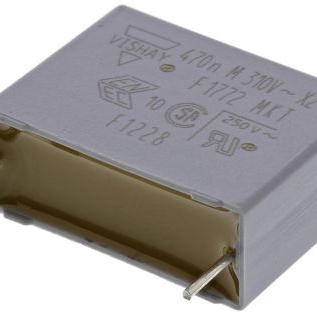

VISHAY INTERTECHNOLOGY 薄膜电容 F17724472260

F17724472260概述

    Vishay Roederstein F1772 X2 Interference Suppression Film Capacitor - Class X2

    1. 产品简介


    Vishay Roederstein的F1772 X2是一款具有高稳定性的薄膜电容器,专为连续在线的X2电磁干扰抑制应用设计。这款电容器采用径向MKT结构,额定交流电压为310 VAC(50 Hz至60 Hz)。它适用于高稳定性要求的应用场合,如电源滤波、变频器和开关电源等。

    2. 技术参数


    - 电容范围: 0.01 μF 至 2.2 μF(符合E12系列)
    - 电容容差: ± 10%(可选± 5%)
    - 额定交流电压: 310 VAC
    - 额定直流电压:
    - 800 VDC(85°C)
    - 630 VDC(110°C)
    - 温度等级: 40/110/56/C(根据IEC 60068-1标准)
    - 最大应用温度: 110°C
    - 绝缘电阻: 见具体参考数据
    - 损耗角正切: ≤ 100 x 10^-4(1kHz)

    3. 产品特点和优势


    - 内部串联构造: 提高耐电压和耐冲击能力。
    - AEC-Q200认证: 适用于C ≤ 470 nF。
    - 高稳定性: 适用于要求稳定的环境。
    - 阻燃塑料外壳: 符合UL 94 V-0等级,提高安全性能。
    - 多种封装选择: 包括短引脚和长引脚版本,方便不同安装需求。

    4. 应用案例和使用建议


    F1772 X2适用于需要高稳定性的电磁干扰抑制应用,例如电源滤波器、变频器、开关电源等。在实际应用中,为了确保最佳性能,建议在安装时使用机械固定,特别是对于引脚间距大于15mm的电容器。此外,在焊接过程中需要注意温度控制,以避免因过热而导致损坏。

    5. 兼容性和支持


    F1772 X2具有广泛的适用性,可以与各种电路板设计兼容。厂商提供详细的安装指南和技术支持,包括焊锡条件、包装信息和存储条件等。此外,针对特定的应用场景,如振动和冲击测试,厂商也提供了相应的安装和测试方法。

    6. 常见问题与解决方案


    - Q: 电容器在焊接过程中的稳定性如何保障?
    - A: 在焊接过程中,需遵循厂商提供的焊接指导文件,确保焊接温度和时间的正确设置。此外,电容器应机械固定,特别是在引脚间距大于15mm的情况下。
    - Q: 如何确保电容器在高湿度环境下仍能正常工作?
    - A: 厂商提供的湿热循环测试数据显示,电容器能够承受严苛的湿度环境。确保在存放和使用过程中遵循厂商建议的存储温度和湿度条件。

    7. 总结和推荐


    F1772 X2电容器具备卓越的稳定性、可靠的性能和广泛的应用领域。其独特的内部串联结构和AEC-Q200认证使其成为电磁干扰抑制应用的理想选择。总体而言,该产品在质量、性能和兼容性方面表现出色,值得推荐使用。对于任何技术问题,用户可以通过联系技术支持团队获得更多帮助。

F17724472260参数

参数
电容值 470nF
容差 ±20%
介电材料 聚酯,金属化
额定电压-AC 310V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 26mm*10mm*19.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
