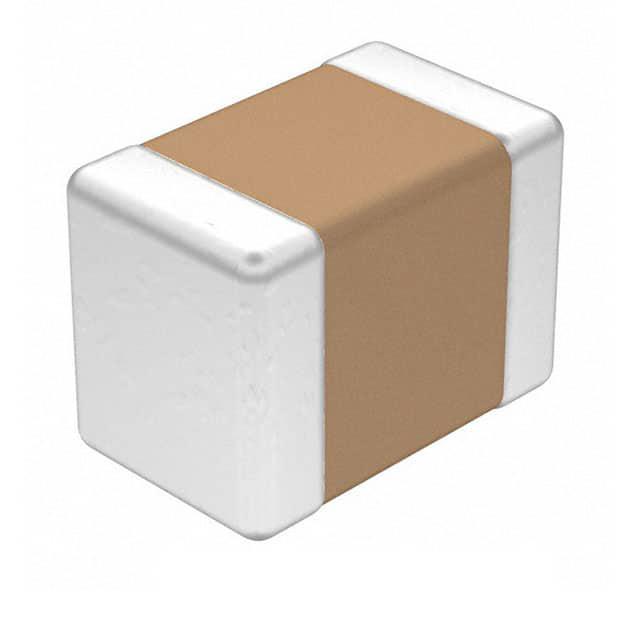

VJ0805D821KXAAJ

产品分类: 陶瓷电容
产品描述: 820pF ±10% C0G(NP0) 50V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 2134076
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0805D821KXAAJ

VJ0805D821KXAAJ概述

    Vishay Vitramon VJ HIFREQ Series: High-Frequency Multilayer Ceramic Chip Capacitors

    1. 产品简介


    Vishay Vitramon 的 VJ HIFREQ 系列是专为高频应用设计的表面贴装多层陶瓷芯片电容器。这些电容器采用超稳定的介电材料制造,具有高可靠性,适用于广泛的高频率电路应用。产品型号包括0402、0603 和 0805 尺寸,适用于 RF 和微波通信、宽带通信、卫星通信、基站、医疗设备、军事设备及无线设备等多种领域。

    2. 技术参数


    以下是VJ HIFREQ系列的技术规格概览:
    - 温度范围: -55°C 到 +125°C
    - 容值范围:
    - 0402: 0.1 pF 到 82 pF
    - 0603: 0.1 pF 到 470 pF
    - 0805: 0.1 pF 到 1.5 nF
    - 电压等级: 25 VDC 到 250 VDC
    - 温度系数:
    - C0G (D): 0 ppm/°C ± 30 ppm/°C (-55°C 至 +150°C)
    - 损耗因子:
    - C0G (D): ≤ 0.05%(1.0 VRMS,1 MHz,≤ 1000 pF)
    - 老化率: ≤ 0%
    - 绝缘电阻:
    - +25°C:≥ 100,000 MΩ 或 ≥ 1000 ΩF
    - +125°C:≥ 10,000 MΩ 或 ≥ 100 ΩF
    - 击穿电压测试:
    - 200 VDC 及以下:≥ 250% 额定电压
    - 200 VDC 以上:≥ 200% 额定电压

    3. 产品特点和优势


    VJ HIFREQ系列具备如下特点和优势:
    - 高可靠性: 采用先进的Noble Metal Electrode (NME) 系统,经过严密的工艺控制,确保极高的场可靠性。
    - 高稳定性: 使用超稳定的C0G(D)介质材料,温度系数低且不受直流偏置影响。
    - 非磁性材料: 采用无磁性铜端子,适于高敏感度应用。
    - 多种封装选项: 提供0402、0603 和 0805 封装,适应不同应用需求。
    - 兼容环保标准: 符合RoHS标准,适合绿色环保需求。

    4. 应用案例和使用建议


    VJ HIFREQ系列广泛应用于多种高性能电子产品中,例如:
    - RF和微波通信: 如手机、路由器、基站等设备中的射频滤波器。
    - 卫星通信: 在天线系统和接收器中,用于信号处理。
    - 医疗设备: 用于医疗成像设备中的滤波和信号调节。

    使用建议:
    - 对于需要高精度稳定性的应用,建议选择容值和电压等级匹配的型号。
    - 在设计电路时,考虑到电容器的实际工作环境,选择合适的工作温度范围内的产品。
    - 在大功率应用场景中,特别注意不要超过额定电压,以防止过早失效。

    5. 兼容性和支持


    VJ HIFREQ系列支持多种终止方式,包括:
    - C代码: 无磁性铜屏蔽,100% 锡板镀层,哑光面。
    - X代码: 镍屏蔽,100% 锡板镀层,哑光面。
    - L代码: 镍屏蔽,锡铅镀层,最低含铅量4%。
    此外,Vishay Vitramon 提供技术支持和服务,以确保客户能够顺利应用该系列产品。可通过技术支持邮箱mlccrf@vishay.com 联系。

    6. 常见问题与解决方案


    - Q: 容值不稳定
    - A: 确保工作温度和施加电压在规定范围内,检查电路连接。
    - Q: 绝缘电阻低于标准值
    - A: 检查是否存在漏电流路径,确保所有引脚均正确连接。
    - Q: 高温环境下性能下降
    - A: 选择适用于更高温度范围的产品型号,或采取额外散热措施。

    7. 总结和推荐


    Vishay Vitramon VJ HIFREQ系列是高性能、高可靠性的高频多层陶瓷芯片电容器,适用于多种高端应用场合。其卓越的温度稳定性和可靠的制造工艺使其成为市场上同类产品的佼佼者。我们强烈推荐这款产品给对高性能电子元件有要求的设计者和工程师。

VJ0805D821KXAAJ参数

参数
电容值 820pF
容差 ±10%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VJ0805D821KXAAJ厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0805D821KXAAJ数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0805D821KXAAJ VJ0805D821KXAAJ数据手册

VJ0805D821KXAAJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
