首页  >  产品百科  >  BFC236816224

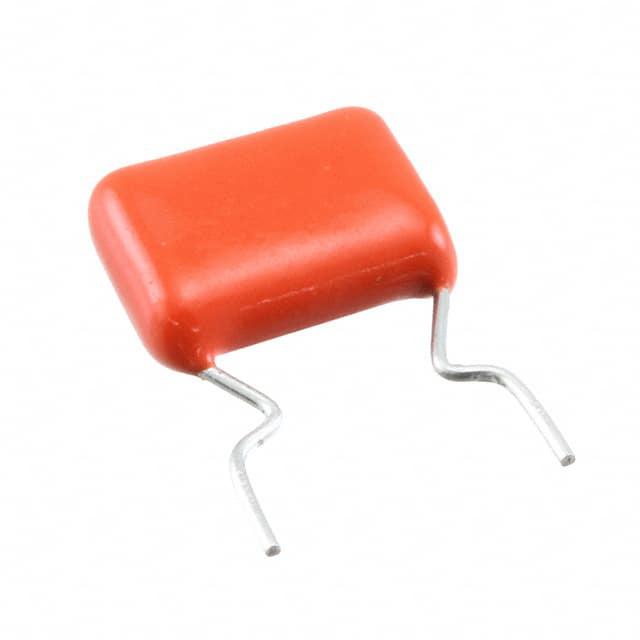

BFC236816224

产品分类: 薄膜电容
产品描述: 220nF ±5% 涤纶 63V 40V 通孔安装 12.5mm*4.2mm*13.2mm
供应商型号: Q-BFC236816224
供应商: 期货订购
标准整包数: 2000
VISHAY INTERTECHNOLOGY 薄膜电容 BFC236816224

BFC236816224概述

    Metallized Polyester Film Capacitors MKT368

    1. 产品简介


    Metallized Polyester Film Capacitors(金属化聚酯薄膜电容器)是 Vishay BCcomponents 生产的一款高品质电容。这类电容器主要用于阻断和耦合应用,旁路及储能。其主要功能包括用于各种电子电路中阻断直流信号、耦合交流信号、存储电能等。它们广泛应用于工业控制、电源管理、通信设备、汽车电子等领域。

    2. 技术参数


    - 介电材料: 聚酯膜
    - 电极材料: 真空沉积铝
    - 额定电压:
    - 直流: 63 V, 100 V, 250 V, 400 V, 630 V
    - 交流: 40 V, 63 V, 160 V, 220 V, 250 V
    - 容差: ± 10%, ± 5%
    - 最大工作温度: 105 °C
    - 额定温度: 85 °C
    - 气候类别: 55/105/56
    - 阻抗: 依据频率变化而变化
    - 封装: 可选托盘和卷带包装
    - 封装尺寸: 见图表
    - 引脚长度: 短引脚: 4.0 ± 0.5 mm;长引脚: 19.0 ± 4.0 mm (15.0 mm 节距);25.0 ± 4.0 mm (22.5 mm 节距);24.0 ± 4.0 mm (27.5 mm 节距)
    - 阻燃等级: UL-class 94 V-0 (阻燃环氧涂层)

    3. 产品特点和优势


    - 高可靠性: 长寿命设计,符合IEC 60384-2标准。
    - 广泛应用: 在多种环境条件下表现出色,适合工业控制、电源管理和通信设备等多种应用场景。
    - 多样化容量: 容量范围从0.001 μF到1.0 μF,满足不同应用场景的需求。
    - 封装灵活: 可选择托盘和卷带两种包装方式,便于生产和安装。

    4. 应用案例和使用建议


    - 应用示例: 电容可用于阻隔直流信号,使交流信号通过。在电力系统的储能和滤波应用中也非常常见。
    - 使用建议: 根据不同应用场景,选择合适的电容容量和电压等级。例如,在大电流环境下需要选择更高额定电压的电容,以保证长期稳定运行。在高温环境中应选择能够承受较高温度的型号。

    5. 兼容性和支持


    - 兼容性: 该电容器适用于多种电路板布局,可以与各类电源模块、传感器和其他电子元件配合使用。
    - 厂商支持: Vishay BCcomponents 提供详细的技术文档和支持服务,帮助客户进行选型和应用设计。

    6. 常见问题与解决方案


    - 问题: 温度过高导致电容损坏。
    - 解决方法: 选择高耐温型号,确保电容器的工作温度不超过其额定值。
    - 问题: 电容在高频应用中阻抗不稳定。
    - 解决方法: 选择高Q值型号,或者在电路上增加额外的滤波措施。
    - 问题: 电容容量随时间变化。
    - 解决方法: 使用长期稳定性好的电容器,定期检查电容值,确保其在安全范围内。

    7. 总结和推荐


    该款金属化聚酯薄膜电容器具有出色的可靠性和广泛的应用范围,适用于多种工业和消费电子产品。其多样化的容量选择和不同的封装形式使其在各种复杂环境中均能表现优异。总体而言,我们强烈推荐使用这款电容器,特别是对于那些需要高性能和高稳定性的应用场景。如果您对具体型号的选择有疑问,建议联系 Vishay BCcomponents 的技术支持团队获取帮助。

BFC236816224参数

参数
电容值 220nF
容差 ±5%
介电材料 涤纶
额定电压-AC 40V
额定电压-DC 63V
ESR-等效串联电阻 -
长*宽*高 12.5mm*4.2mm*13.2mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

BFC236816224厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BFC236816224数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY BFC236816224 BFC236816224数据手册

BFC236816224封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.1788 ¥ 1.573
库存: 20000
起订量: 6000 增量: 2000
交货地:
最小起订量为:6000
合计: ¥ 9438
