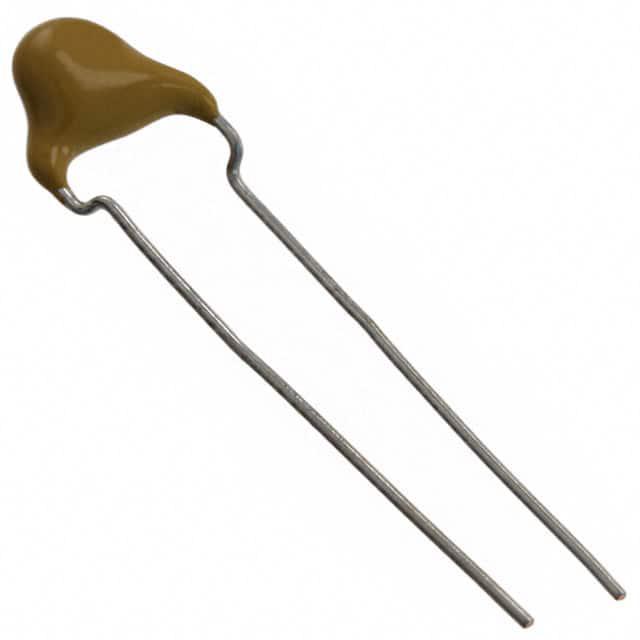

VY2221K29Y5SS6TV7

产品分类: 陶瓷电容
产品描述: 220pF ±10% Y5S 440V(AC) 通孔安装 7.5mm*5mm*11.5mm
供应商型号: UA-VY2221K29Y5SS6TV7
供应商: 海外现货
标准整包数: 1000
VISHAY INTERTECHNOLOGY 陶瓷电容 VY2221K29Y5SS6TV7

VY2221K29Y5SS6TV7概述

    # Vishay BCcomponents VY2 Series AC Line Rated Ceramic Disc Capacitors

    产品简介


    Vishay BCcomponents的VY2系列是经过严格测试和认证的交流线路额定陶瓷盘式电容器,适用于多种高可靠性要求的应用场景。这些电容器包含两个等级:X1级(440 VAC)和Y2级(300 VAC),满足IEC 60384-14标准的要求。它们采用环氧树脂涂层,具有防火和隔离特性,适用于跨越交流线路、天线耦合、EMI/RFI抑制等场合。

    技术参数


    - 额定电压:
    - X1:440 VAC,50 Hz;1000 VDC
    - Y2:300 VAC,50 Hz;1000 VDC
    - 耐压测试:
    - 组件测试:2600 VAC,50 Hz,2秒(对于LS 7.5 mm及以上的2600 VAC;对于LS 5.0 mm的2200 VAC)
    - 随机抽样测试:2600 VAC,50 Hz,60秒
    - 涂层耐压测试:2600 VAC,50 Hz,60秒
    - 绝缘电阻:≥ 10,000 MΩ
    - 容差:± 20%(代码M);± 10%(代码K)
    - 损耗因子:
    - Class 1:最大0.5%(1 MHz)
    - Class 2:最大2.5%(1 kHz)
    - 温度范围:-40°C 至 +125°C
    - 电容范围:10 pF 至 0.01 μF
    - 封装形式:直插式、弯折式、盘装、带状、带弹药包

    产品特点和优势


    VY2系列陶瓷电容器的主要优势在于其高可靠性和广泛的应用范围。它们通过严格的测试,符合多个国际安全标准,如IEC 60384-14.4、UL 60384-14等。其独特的设计使得它们能够在极端环境下稳定工作,特别适合用于交流线路、EMI/RFI抑制和天线耦合等应用。此外,其多样化的封装形式和良好的兼容性使其易于集成到各种电路设计中。

    应用案例和使用建议


    VY2系列电容器广泛应用于电源滤波、EMI/RFI抑制、天线耦合等领域。例如,在电源电路中,VY2系列电容器可以有效地抑制电磁干扰,确保系统的稳定运行。建议在使用过程中,应确保电容器正确安装,并按照制造商推荐的操作条件进行操作,以达到最佳效果。

    兼容性和支持


    VY2系列电容器与各种主流电路板和设备兼容,适用于不同尺寸和间距的连接。制造商提供详尽的技术文档和支持,确保客户能够顺利使用和维护产品。此外,还提供了样本套件,方便客户进行测试和评估。

    常见问题与解决方案


    1. 问题:电容器外观损坏。
    - 解决方案:检查运输和安装过程中的物理损伤,重新安装电容器。

    2. 问题:电容器容量不在指定范围内。
    - 解决方案:确认电容器的温度系数和测试条件是否正确,确保电容器在规定条件下工作。

    3. 问题:电容器出现过热现象。
    - 解决方案:检查电容器的工作电压和电流是否超出额定值,适当降低工作负载。

    总结和推荐


    VY2系列陶瓷电容器以其高可靠性和广泛的适用性脱颖而出。它们在各种严苛的应用环境中表现出色,符合多项国际标准,是设计师和工程师的理想选择。鉴于其优异的性能和稳定性,我们强烈推荐将VY2系列电容器用于需要高性能和高可靠性的电路设计中。

VY2221K29Y5SS6TV7参数

参数
电容值 220pF
容差 ±10%
温度系数 Y5S
额定电压 440V(AC)
长*宽*高 7.5mm*5mm*11.5mm
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

VY2221K29Y5SS6TV7厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VY2221K29Y5SS6TV7数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VY2221K29Y5SS6TV7 VY2221K29Y5SS6TV7数据手册

VY2221K29Y5SS6TV7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.052 ¥ 0.4358
库存: 14000
起订量: 10000 增量: 1000
交货地:
最小起订量为:10000
合计: ¥ 4358
