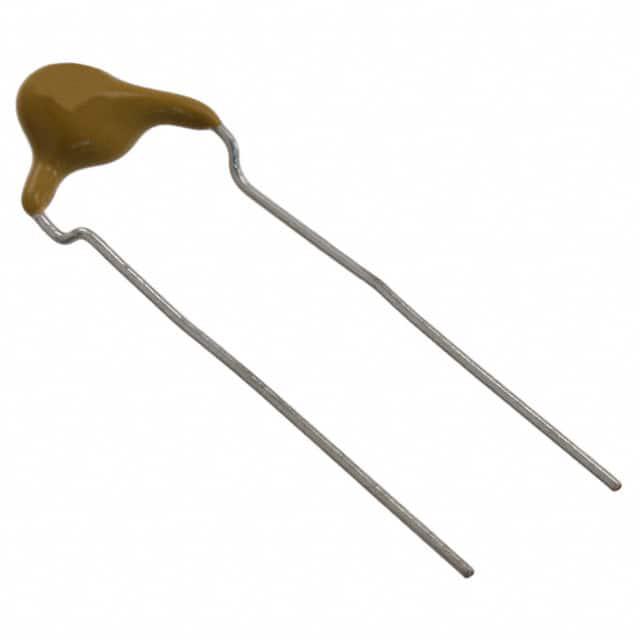

VY2101K29Y5SS63V0

产品分类: 陶瓷电容
产品描述: 100pF ±10% Y5S 440V(AC) 通孔安装 7.5mm*5mm*11.5mm
供应商型号: 10B-3289442-4
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 VY2101K29Y5SS63V0

VY2101K29Y5SS63V0概述

    VY2 Series AC Line Rated Ceramic Disc Capacitors

    1. 产品简介


    VY2 系列 AC 线路额定陶瓷盘式电容器是由 Vishay BCcomponents 生产的一种高性能电容器。该系列产品主要用于 X1 和 Y2 类别,分别具有 440 VAC 和 300 VAC 的额定电压,适用于跨线路、旁路线路和天线耦合等多种应用场合。其独特的设计和卓越的性能使其成为电源滤波、电磁干扰抑制和安全保护应用的理想选择。

    2. 技术参数


    - 额定电压: X1 类:440 VAC,50 Hz;Y2 类:300 VAC,50 Hz;直流耐压:1000 VDC
    - 测试电压: 组件测试(100%):2600 VAC,50 Hz,2 s(对于 LS 7.5 mm 及以上:2600 VAC;对于 LS 5.0 mm:2200 VAC)
    - 绝缘电阻: ≥ 10 000 MΩ
    - 容差范围: 类 1:± 10%(代码 K),类 2:± 20%(代码 M)
    - 损耗因子: 类 1:最大 0.5%(1 MHz),类 2:最大 2.5%(1 kHz)
    - 温度特性: 类 1:N750(U2J),类 2:Y5S、Y5U、Y5V
    - 封装方式: 包括散装、带卷和弹药包
    - 额定温度范围: -40 °C 至 +125 °C
    - 电容范围: 10 pF 至 0.01 μF
    - 包装尺寸: 包括 12.5 mm 和 16.0 mm 的直径

    3. 产品特点和优势


    VY2 系列电容器具备高可靠性,且垂直(直立)弯折或直线引脚均可提供。其符合 IEC 60384-14 第四版标准,并通过了多项国际认证,如 IEC 60384-14.4、UL 60384-14、DIN EN 60384-14 等。这些认证确保了其在高电压和高温环境下的稳定性能和安全性。

    4. 应用案例和使用建议


    VY2 系列电容器广泛应用于各种电子设备中,如电源滤波、EMI 滤波、跨线路保护、天线耦合等。为了保证最佳性能,建议在安装时注意引脚间距的选择,并根据具体的应用需求选择合适的电容值和封装形式。例如,在高湿度环境下,应确保电容器的封装质量,以防止漏电流增加。

    5. 兼容性和支持


    VY2 系列电容器具有良好的兼容性,可与其他电子元件和设备配合使用。厂商提供了丰富的技术支持文档和样品套件,帮助用户更好地理解和使用该产品。此外,Vishay 还为客户提供了一系列技术资源,包括 LTspice® 模型、测试证书等。

    6. 常见问题与解决方案


    - 问题: 电容器在高温环境下运行不稳定
    - 解决方案: 选择更高温等级的型号,确保其能够在规定的温度范围内稳定工作。

    - 问题: 安装过程中出现引脚损坏
    - 解决方案: 在安装时注意引脚的方向和弯曲程度,避免过度施力导致损坏。

    7. 总结和推荐


    总体而言,VY2 系列 AC 线路额定陶瓷盘式电容器是一款性能优异、可靠性高的产品。其广泛的适用范围和多种封装形式使得其在不同应用场景下表现出色。我们强烈推荐该产品用于需要高可靠性、良好耐压能力和稳定性能的电子设备中。无论是对于电源滤波还是其他安全保护应用,VY2 系列电容器都是理想的选择。

VY2101K29Y5SS63V0参数

参数
电容值 100pF
容差 ±10%
温度系数 Y5S
额定电压 440V(AC)
长*宽*高 7.5mm*5mm*11.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

VY2101K29Y5SS63V0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VY2101K29Y5SS63V0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VY2101K29Y5SS63V0 VY2101K29Y5SS63V0数据手册

VY2101K29Y5SS63V0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.3406
100+ ¥ 1.024
250+ ¥ 0.9694
500+ ¥ 0.9147
1000+ ¥ 0.8783
30000+ ¥ 0.8783
库存: 12959
起订量: 65 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.34
