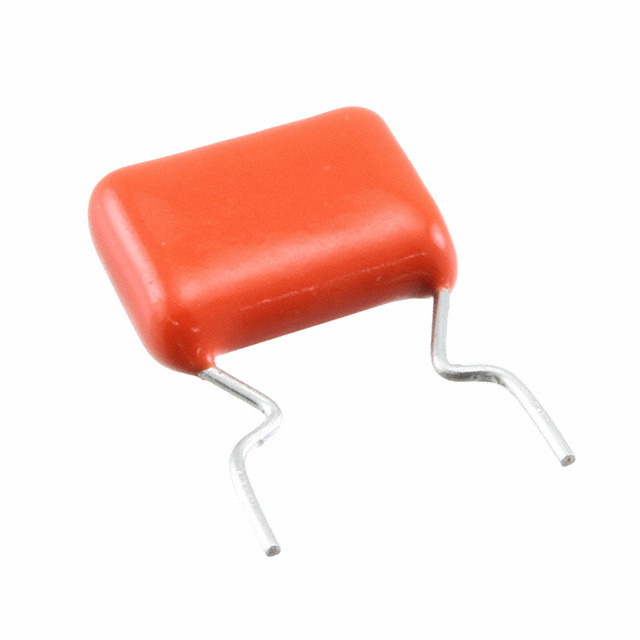

BFC236829224

产品分类: 薄膜电容
产品描述: 220nF ±5% 涤纶 100V 63V 通孔安装 12.5mm*4.5mm*16mm
供应商型号: Q-BFC236829224
供应商: 期货订购
标准整包数: 1200
VISHAY INTERTECHNOLOGY 薄膜电容 BFC236829224

BFC236829224概述

    Metallized Polyester Film Capacitors MKT368

    1. 产品简介


    产品类型: 电容
    主要功能: 阻隔与耦合、旁路与储能
    应用领域: 电路板阻隔电容器、滤波器、旁路电容器等

    2. 技术参数


    - 容量范围(E12系列): 0.001 μF 至 1.0 μF
    - 额定电压(DC): 63 V, 100 V, 250 V, 400 V, 630 V
    - 额定电压(AC): 40 V, 63 V, 160 V, 220 V, 250 V
    - 损耗角正切(tanδ):
    - 1 kHz: 75 x 10^-4 至 225 x 10^-4
    - 10 kHz: 75 x 10^-4 至 300 x 10^-4
    - 最大应用温度: 105°C
    - 耐电压(DC): 最大值随不同额定电压和引脚间距而变化
    - 工作环境: 工作温度为85°C,贮存温度可达105°C

    3. 产品特点和优势


    - 材料分类: 符合材料合规性标准
    - 涂层: 采用阻燃环氧材料(UL-class 94 V-0)
    - 结构: 单层绕线构造
    - 导线: 锡焊导线
    - 可用形式: 卷盘包装和独立包装
    - 耐压特性: 额定DC电压和AC电压下的额定电压脉冲斜率,不同引脚间距下有差异
    - 阻抗: 具有低阻抗特性,在高频应用中表现优异

    4. 应用案例和使用建议


    应用场景:
    - 用于音频设备的滤波和旁路
    - 电源管理系统的储能和稳定
    - 在汽车电子和工业自动化设备中的阻隔和耦合作用
    使用建议:
    - 确保引脚间距和电容值匹配具体应用场景需求
    - 考虑温度和频率对电容值的影响,合理选择合适的电容型号
    - 安装时注意电容器的正确放置和焊接,确保良好的热稳定性

    5. 兼容性和支持


    - 兼容性: 该产品适用于多种标准电路板设计,包括常见的引脚间距和尺寸
    - 支持和维护: Vishay BCcomponents提供详尽的技术文档和支持服务,如遇到问题可联系技术支持团队

    6. 常见问题与解决方案


    - 问题1: 温度升高导致电容值不稳定
    解决方案: 使用额定温度范围内的产品,并考虑加装散热装置
    - 问题2: 电容值偏差超出预期
    解决方案: 检查安装和焊接工艺,确认引脚间距符合要求

    7. 总结和推荐


    总结:
    - MKT368 是一款高可靠性的电容产品,适用于多种工业和消费电子产品中。
    - 其特点包括良好的温度稳定性、宽广的工作电压范围以及出色的电气特性。
    推荐:
    - 针对需要高可靠性、耐温及耐用性的应用,推荐选用MKT368电容。它在多领域的应用中均表现出色,是值得信赖的选择。

BFC236829224参数

参数
电容值 220nF
容差 ±5%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 63V
额定电压-DC 100V
长*宽*高 12.5mm*4.5mm*16mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

BFC236829224厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BFC236829224数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY BFC236829224 BFC236829224数据手册

BFC236829224封装设计

查看详情并下载
Symbol
Footprint
3D Model
