VJ0402D120JXCAJ

产品分类: 陶瓷电容
产品描述: 12pF ±5% C0G(NP0) 200V 0402 贴片安装 1.02mm(长度)*510μm(宽度)
供应商型号: VJ0402D120JXCAJ
供应商: 云汉优选
标准整包数: 10

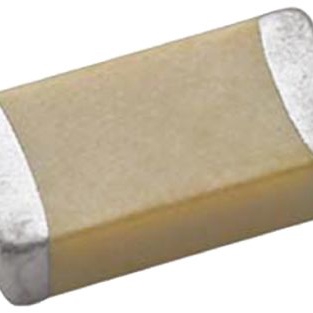

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0402D120JXCAJ

VJ0402D120JXCAJ概述

    Vishay Vitramon VJ HIFREQ Series:多层陶瓷片式电容器
    摘要:
    Vishay Vitramon的VJ HIFREQ系列是一款面向高频应用的表面贴装多层陶瓷片式电容器。该系列产品以其卓越的性能和可靠性,在无线通信、雷达、医疗仪器和测试设备等领域广泛应用。

    1. 产品简介


    VJ HIFREQ系列是为高频率设计的表面贴装多层陶瓷片式电容器。它们具备多种尺寸(0402、0603、0805)和广泛的容值范围,适用于射频(RF)和微波应用、宽带通信、卫星通信、基站、医疗仪器、军事设备及无线设备等。

    2. 技术参数


    以下是VJ HIFREQ系列的技术规格:
    - 温度范围:
    - 工作温度范围:-55°C 到 +125°C
    - 容值范围:
    - 0402:0.1 pF 到 82 pF
    - 0603:0.1 pF 到 470 pF
    - 0805:0.1 pF 到 1.5 nF
    - 电压等级:
    - 25 VDC 到 250 VDC
    - 温度系数(TCC):
    - C0G (D):± 0 ppm/°C ± 30 ppm/°C
    - 损耗因子(DF):
    - C0G (D):最大0.05%(1.0 VRMS 和 1 MHz条件下)
    - 老化率:
    - 最大 0%
    - 绝缘电阻(IR):
    - 在+25°C和额定电压下:最小100,000 MΩ 或 1000 ΩF,取两者较小者
    - 在+125°C和额定电压下:最小10,000 MΩ 或 100 ΩF,取两者较小者
    - 耐压测试:
    - 根据EIA-198-2-E方法103执行

    3. 产品特点和优势


    VJ HIFREQ系列具有以下独特的功能和优势:
    - 非磁性铜终端:“C”
    - 铅(Pb)-自由终端代码:“X”
    - 锡/铅终端代码:“L”
    - 可靠的贵金属电极(NME)系统
    - 高可靠性的设计、材料和过程控制

    4. 应用案例和使用建议


    这些电容器广泛应用于高频应用,例如:
    - 射频和微波电路
    - 卫星通信
    - 基站设备
    - 医疗仪器和测试设备
    使用建议:
    - 确保工作温度在-55°C到+125°C之间
    - 根据具体应用选择合适的尺寸和容值
    - 避免超过额定电压

    5. 兼容性和支持


    VJ HIFREQ系列支持多种终端代码,包括非磁性铜终端(C)、镍屏障+锡涂层(X)和镍屏障+锡铅涂层(L)。此外,Vishay提供了详细的设计支持工具和参数表(如S参数),以便用户进行准确的设计和仿真。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:温度变化引起电容漂移
    - 解决方案: 使用C0G (D)型电容器,其温度系数非常低。

    - 问题:高温下性能下降
    - 解决方案: 保持电压不超过额定值,使用适当尺寸的电容器。
    - 问题:耐压不足
    - 解决方案: 根据应用需求选择合适的电压等级。

    7. 总结和推荐


    VJ HIFREQ系列是一款专为高频应用设计的高性能多层陶瓷片式电容器。它具备出色的可靠性和广泛的容值范围,适合各种高性能应用。综合来看,我们强烈推荐使用VJ HIFREQ系列电容器,以满足您的高频应用需求。

VJ0402D120JXCAJ参数

参数
电容值 12pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 200V
长*宽*高 1.02mm(长度)*510μm(宽度)
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VJ0402D120JXCAJ厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0402D120JXCAJ数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0402D120JXCAJ VJ0402D120JXCAJ数据手册

VJ0402D120JXCAJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
