199D156X9020D1V1E3

产品分类: 钽电容
产品描述: 15μF 1000h@ 85°C ±10% 20V 通孔安装 6mm*10.16mm*10.16mm
供应商型号: 74-199D156X9020D1VE3
供应商: Mouser
标准整包数: 1

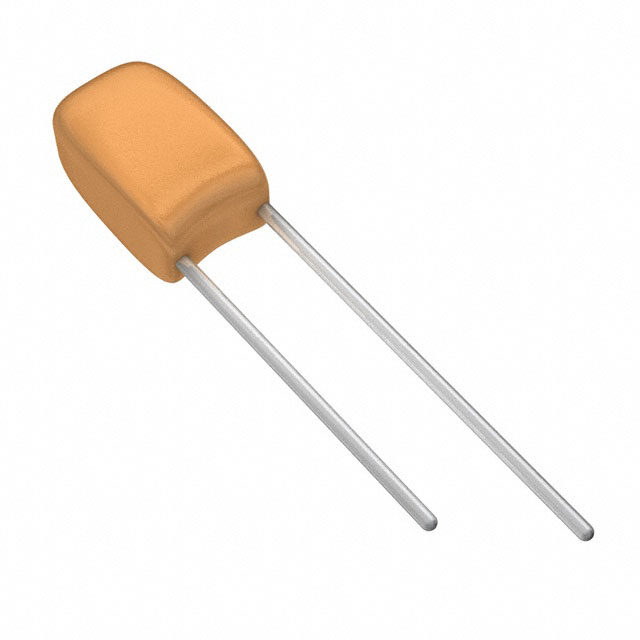

VISHAY INTERTECHNOLOGY 钽电容 199D156X9020D1V1E3

199D156X9020D1V1E3概述


    产品简介


    Vishay Sprague的199D系列固体电解质钽电容器以其出色的可靠性和经济性而闻名。这些径向引线型固体电解质钽电容器具有低漏电流和低损耗因子的特点,适用于广泛的消费、商业和工业设备。该系列产品通过标准的EIA-468封装形式提供六种微型外壳尺寸和五种引脚样式,确保了极大的灵活性和适应性。

    技术参数


    - 工作温度范围:-55°C至+85°C(最高可达+125°C时电压需降额)
    - 电容容差:在120Hz,+25°C条件下,标准为±10%(可选±5%)
    - 损耗因子:在120Hz,+25°C条件下,不超过表格内列出的值
    - 直流漏电流(DCL最大值):
    - 在+25°C下:不超过表格内的值
    - 在+85°C下:不超过表格值的10倍
    - 在+125°C下:不超过表格值的15倍
    - 使用寿命测试:电容器应在+85°C下承受标称直流电压1000小时,且电路电阻不大于3Ω
    - 测试后的指标:
    - 漏电流不应超过初始要求的125%
    - 耗散因子应符合初始要求
    - 电容量变化不应超过±10%

    产品特点和优势


    1. 经济高效:结合了经济性和高性能,是性价比极高的选择。
    2. 高可靠性:采用了坚固的设计,具备低漏电流和低损耗因子,确保长期稳定运行。
    3. 多种引脚样式和封装:提供了丰富的引脚样式和封装选项,满足不同应用需求。
    4. RoHS合规:所有型号均符合RoHS标准,适用于环保要求严格的应用场合。

    应用案例和使用建议


    这些电容器广泛应用于消费类电子产品、通信设备和工业自动化设备中。例如,在电源滤波、耦合/旁路应用中,这类电容器能够有效过滤掉噪声,提升系统的整体性能。
    使用建议:
    - 确保工作温度不超过指定范围,必要时进行电压降额。
    - 使用标准的焊接工艺,避免过度加热损坏电容器。
    - 在安装过程中,要确保引脚样式和封装方式符合具体设计需求。

    兼容性和支持


    该产品与大多数电子元器件具有良好的兼容性,适用于多种标准包装方式,如散装、卷带式包装和弹药箱包装。对于技术支持和售后服务,Vishay提供了全面的支持,可以通过官方网站获取更多信息。

    常见问题与解决方案


    1. 问:如何选择合适的电容器型号?
    - 答:根据具体的应用需求,如所需电容量、工作电压和环境条件,参考产品手册中的标准等级表进行选择。
    2. 问:电容器在高温环境下工作时应注意什么?
    - 答:在高温环境下工作时,需要对电容器的电压进行降额处理,以保证其正常工作。
    3. 问:如何正确存储这些电容器?
    - 答:应避免暴露在高温、潮湿环境中,存放在干燥通风的地方。

    总结和推荐


    总体而言,Vishay Sprague的199D系列钽电容器是一款高性能、经济高效的解决方案,适合在广泛的消费、商业和工业应用中使用。其出色的可靠性、丰富的引脚样式和良好的兼容性使其在市场上具有显著的竞争优势。因此,强烈推荐给需要高可靠性和高性能电容器的应用领域。

199D156X9020D1V1E3参数

参数
电容值 15μF
ESR-等效串联电阻 -
容差 ±10%
额定电压 20V
工作寿命 1000h@ 85°C
长*宽*高 6mm*10.16mm*10.16mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

199D156X9020D1V1E3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

199D156X9020D1V1E3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 199D156X9020D1V1E3 199D156X9020D1V1E3数据手册

199D156X9020D1V1E3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.898 ¥ 24.4881
10+ $ 1.978 ¥ 16.7141
50+ $ 1.518 ¥ 12.8271
100+ $ 1.3716 ¥ 11.59
500+ $ 1.188 ¥ 10.0386
1000+ $ 1.0206 ¥ 8.6241
2500+ $ 0.9387 ¥ 7.932
5000+ $ 0.9009 ¥ 7.6126
库存: 756
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.48
