首页  >  产品百科  >  K104K15X7RF53H5G

K104K15X7RF53H5G

产品分类: 陶瓷电容
产品描述: 100nF ±10% X7R 50V 通孔安装
供应商型号: K104K15X7RF53H5G
供应商: 国内现货
标准整包数: 10

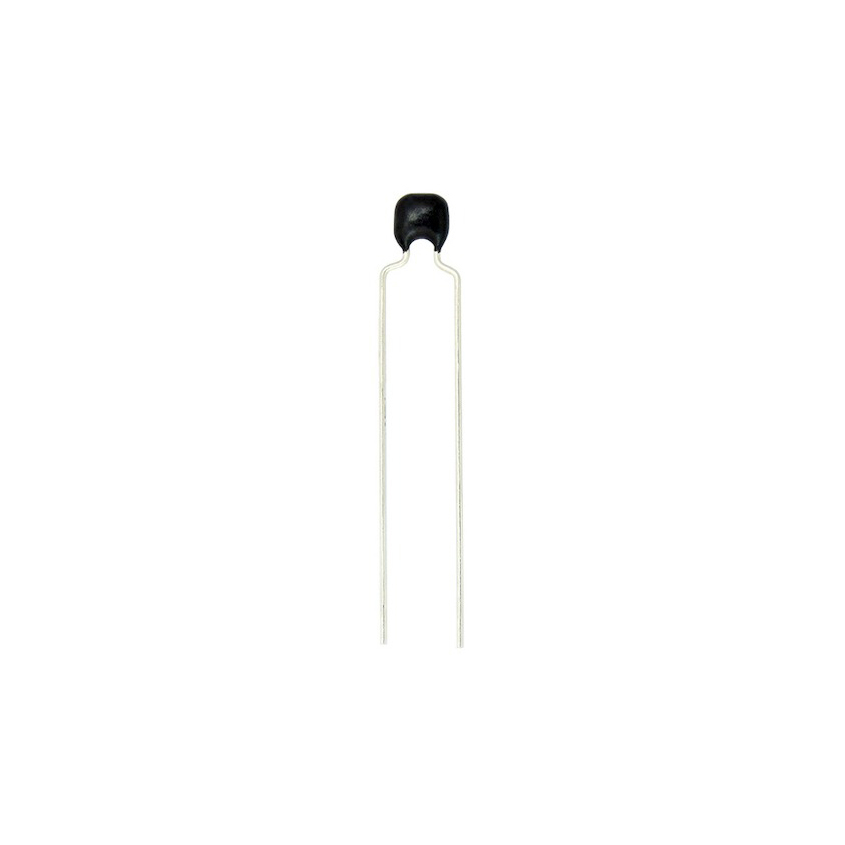

VISHAY INTERTECHNOLOGY 陶瓷电容 K104K15X7RF53H5G

K104K15X7RF53H5G概述

    Vishay BCcomponents K...G Series Radial Leaded Multilayer Ceramic Capacitors

    1. 产品简介


    Vishay BCcomponents的K...G系列是专为汽车应用设计的径向引脚多层陶瓷电容器(MLCC)。该系列产品涵盖两种电介质等级:Class 1和Class 2,额定电压分别为50 VDC、100 VDC和200 VDC。K...G系列电容器具备高可靠性、宽工作温度范围和小尺寸的特点,适用于各种汽车电子系统和设备。

    2. 技术参数


    基本规格
    - 产品类型:多层陶瓷电容器
    - 电介质:Class 1(C0G)和Class 2(X7R)
    - 额定电压:50 VDC, 100 VDC, 200 VDC
    - 温度特性:Class 1(C0G),温度系数非常低;Class 2(X7R),具有良好的温度稳定性
    - 工作温度范围:-55°C到+160°C
    - 储存条件:符合EIA 198标准
    - 认证:通过AEC-Q200认证
    电气参数
    - 容值范围:100 pF至1μF
    - 容值精度:±5%,±10%,±20%
    - 绝缘电阻:≥100 GΩ 或 1000 ΩF,取较小者
    - 耗散因数:Class 1 ≤0.1%;Class 2 ≤2.5%
    封装规格
    - 封装形式:径向引脚
    - 引脚长度:标准长度30mm ±5mm
    - 引脚直径:大小15为0.5mm,大小20为0.6mm
    - 引脚间距:2.5mm 和 5.0mm

    3. 产品特点和优势


    K...G系列电容器具有多项显著优势:
    - 高可靠性:采用高可靠性MLCC插入工艺,确保长期稳定性能。
    - 高容积比:在小尺寸封装内提供大容值,特别适合空间受限的应用。
    - 宽工作温度范围:可承受-55°C至+160°C的工作温度,确保在极端环境下仍能正常工作。
    - 合规性:满足ELV指令要求,符合环保标准。
    - 认证齐全:通过AEC-Q200认证,适用于汽车级应用。

    4. 应用案例和使用建议


    应用场景
    - 汽车空调系统:用于稳定电源滤波和信号耦合。
    - 引擎管理系统:提高控制单元信号传输的稳定性。
    - 电池管理系统:辅助电池充电和放电过程中的电压调节。
    使用建议
    - 在高温环境下使用时,应考虑散热措施以防止热效应影响电容器性能。
    - 确保安装位置符合机械强度要求,避免机械振动导致失效。
    - 在焊接过程中使用恰当的焊接参数,避免过高的焊接温度造成损坏。

    5. 兼容性和支持


    K...G系列电容器可与其他标准MLCC互换,适用于多种封装和引脚配置。Vishay提供全面的技术支持和售后服务,包括现场应用工程师咨询和技术文档下载。

    6. 常见问题与解决方案


    常见问题及解决方案
    - 问题1:电容器出现爆裂现象
    - 解决方案:检查安装位置是否存在过热问题,调整散热措施并确认使用正确的安装方法。
    - 问题2:电容器漏电
    - 解决方案:检查电路连接是否有短路或接触不良,更换故障元件后重新测试。
    - 问题3:电容器失效
    - 解决方案:确认电容器所处环境温度和湿度是否超过其工作极限,进行适当的环境控制。

    7. 总结和推荐


    综上所述,Vishay BCcomponents的K...G系列电容器凭借其高可靠性、宽温度范围、高容积比等特点,在汽车应用中表现出色。对于需要高性能和严格认证标准的电子系统,K...G系列是理想的选择。因此,我们强烈推荐使用这款电容器,特别是在汽车和其他严苛环境下的应用场合。
    通过上述详细的技术手册内容,可以看出K...G系列电容器在汽车电子领域的广泛应用潜力和优越性能,非常适合对可靠性、温度适应性和空间紧凑性有较高要求的应用场景。

K104K15X7RF53H5G参数

参数
电容值 100nF
容差 ±10%
温度系数 X7R
额定电压 50V
安装方式 通孔安装
包装方式 散装

K104K15X7RF53H5G厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

K104K15X7RF53H5G数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY K104K15X7RF53H5G K104K15X7RF53H5G数据手册

K104K15X7RF53H5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.7442
1250+ ¥ 2.7039
2500+ ¥ 2.6446
5000+ ¥ 1.64
10000+ ¥ 1.6076
20000+ ¥ 1.5751
库存: 3320
起订量: 190 增量: 0
交货地:
最小起订量为:10
合计: ¥ 27.44
