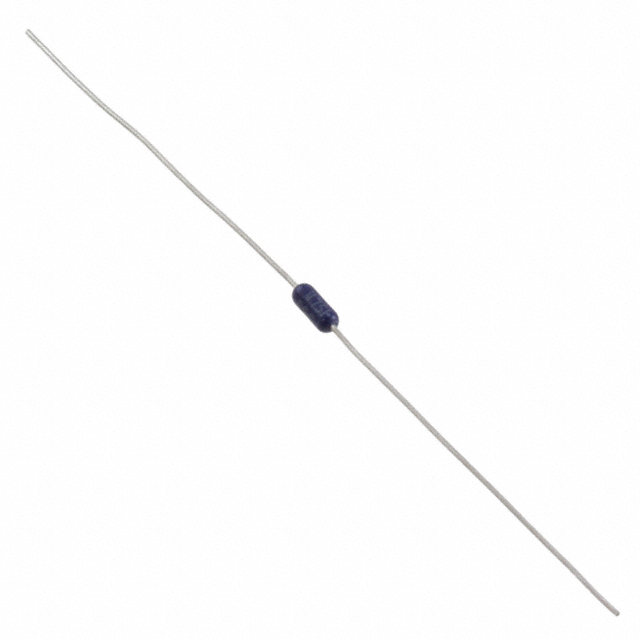

RNC50J4642FSB14

产品分类: 通孔电阻
产品描述: 46.4KΩ ±1% 100mW ±25ppm/℃ 通孔安装 3.81mm(长度)
供应商型号: TS-RNC50J4642FSB14
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 通孔电阻 RNC50J4642FSB14

RNC50J4642FSB14概述

    Vishay Dale ERC Metal Film Resistors: Technical Overview and Analysis

    1. 产品简介


    Vishay Dale 的 ERC 系列金属膜电阻是一种高度可靠的军用级电阻,符合 MIL-PRF-55182 规格。这些电阻具有低噪声、稳定的性能以及宽广的工作温度范围,适用于军事和工业应用中的精密电子系统。本系列包括多种型号,如 ERC50, ERC55, ERC60, ERC65 和 ERC70,每个型号都提供不同的功率等级、阻值范围和电气特性。

    2. 技术参数


    以下是 Vishay Dale ERC 金属膜电阻的主要技术规格:
    | 型号 | 功率等级 (P70°C) | 功率等级 (P125°C) | 额定电阻范围 | 最大工作电压 | 温度系数 | 失效率 |

    | ERC50 | 0.10 W | 0.05 W | 10 Ω 至 796kΩ | 200 V | ± 100 ppm/°C | 100 ppm/°C |
    | ERC55 | 0.125 W | 0.10 W | 10 Ω 至 2MΩ | 200 V | ± 100 ppm/°C | 100 ppm/°C |
    | ERC55..200| 0.25 W | 0.125 W | 10 Ω 至 2MΩ | 250 V | ± 100 ppm/°C | 100 ppm/°C |
    | ERC65 | 0.50 W | 0.25 W | 10 Ω 至 3.01MΩ | 300 V | ± 100 ppm/°C | 100 ppm/°C |
    | ERC70 | 0.75 W | 0.50 W | 10 Ω 至 3.01MΩ | 350 V | ± 100 ppm/°C | 100 ppm/°C |
    其他技术参数还包括:
    - 电压系数:≤ 5 ppm/V
    - 击穿电压:450 VAC(ERC50, ERC55, ERC60),900 VAC(ERC65, ERC70)
    - 绝缘电阻:≥ 10^11 Ω(干燥时),≥ 10^9 Ω(湿气测试后)
    - 工作温度范围:-65°C 至 +175°C
    - 引脚强度:2 lb(RNC50, RNC55, RNC60, RNC65),4.5 lb(RNC70)
    - 焊接性:连续性良好覆盖(按 MIL-STD-202, 方法 208 测试)

    3. 产品特点和优势


    Vishay Dale ERC 金属膜电阻具有以下特点和优势:
    - 符合 MIL-PRF-55182 规范,确保高可靠性和精确度
    - 非常低的噪声水平(-40 dB)
    - 验证的失效率(联系工厂获取当前水平)
    - 100% 稳定性和筛选测试,支持定制化可靠性程序
    - 控制的温度系数,确保稳定的电阻值
    - 环氧涂层提供优异的防潮性能
    - 标准引脚可焊性和可焊接性,符合 MIL-STD-1276, 类型 C
    - 材料和工艺的可追溯性
    - 每月验收测试
    - 广泛的库存计划,在分销商和工厂提供广泛型号

    4. 应用案例和使用建议


    Vishay Dale ERC 金属膜电阻适用于各种军事和工业应用,例如:
    - 军事通信设备
    - 航空电子系统
    - 精密仪器仪表
    - 工业自动化控制系统
    在选择合适的型号时,需考虑具体的应用需求,例如所需电阻值、功率等级和工作环境条件。对于需要较高精度的应用,推荐使用低温度系数和高精度的型号,例如 ERC50 和 ERC55。

    5. 兼容性和支持


    Vishay Dale ERC 金属膜电阻与现有的军用标准兼容,例如 MIL-PRF-55182 和 MIL-R-10509。此外,Vishay Dale 还提供全面的技术支持和售后服务,包括失效率验证测试数据和材料追溯信息。如果需要特定的可靠性程序或定制型号,可以直接联系工厂进行定制。

    6. 常见问题与解决方案


    以下是常见的问题及其解决方法:
    - Q:如何验证失效率?
    - A: 联系 Vishay Dale 工厂以获取最新的失效率数据。

    - Q:如何确保焊接性?
    - A: 按照 MIL-STD-202, 方法 208 进行测试,确保连续性良好覆盖。

    - Q:如何选择合适的型号?
    - A: 根据具体应用的需求选择合适的功率等级、阻值范围和温度系数。例如,对于高精度应用,推荐使用 ERC50 和 ERC55。

    7. 总结和推荐


    总体而言,Vishay Dale ERC 金属膜电阻是一款高性能、高可靠性的军用级电阻,非常适合应用于需要高精度、稳定性和可靠性的场合。其广泛的型号选择和出色的支持服务使其在市场上具有很高的竞争力。强烈推荐此产品用于需要精密电子系统的各类应用中。

RNC50J4642FSB14参数

参数
电阻值 46.4KΩ
精度 ±1%
额定功率 100mW
温度系数 ±25ppm/℃
长*宽*高 3.81mm(长度)
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

RNC50J4642FSB14厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RNC50J4642FSB14数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY RNC50J4642FSB14 RNC50J4642FSB14数据手册

RNC50J4642FSB14封装设计

查看详情并下载
Symbol
Footprint
3D Model
