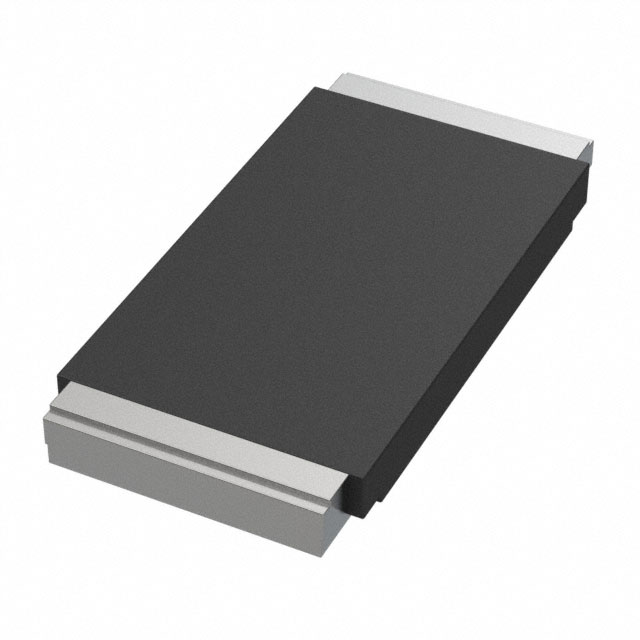

WFMB2512R4000FEA

产品分类: 贴片电阻
产品描述: 400mΩ ±1% 3W ±50ppm/℃ 2512 贴片安装 6.35mm*3.18mm*650μm
供应商型号: WFMB2512R4000FEA
供应商: Avnet
标准整包数: 2000
VISHAY INTERTECHNOLOGY 贴片电阻 WFMB2512R4000FEA

WFMB2512R4000FEA概述

    Vishay Dale Power Metal Plate™ Current Sense Resistors 技术手册

    产品简介


    Vishay Dale 的 Power Metal Plate™ 系列电流感测电阻器是一种高性能、表面贴装的高功率电阻器,适用于从低阻值(5 mΩ 到 500 mΩ)到高阻值的多种应用。这些电阻器广泛应用于开关电源、线性电源、仪器仪表、功率放大器、分流器、功率逆变器和电池管理等领域。通过采用独特的加工工艺,该系列电阻器提供了极低的电阻值、良好的频率响应以及优异的温度系数表现。

    技术参数


    - 封装尺寸:2010 和 2512 尺寸
    - 额定功率:
    - WFMA2010 和 WFMB2010 在 110°C 下为 2.0 W
    - WFMA2512 和 WFMB2512 在 95°C 下为 3.0 W
    - 电阻值范围:
    - WFMA2010: 0.005 Ω 至 0.0329 Ω
    - WFMB2010: 0.033 Ω 至 0.5 Ω
    - WFMA2512: 0.010 Ω 至 0.0329 Ω
    - WFMB2512: 0.033 Ω 至 0.5 Ω
    - 工作温度范围:-65°C 至 +170°C
    - 最大终端温度:WFMA 系列为 110°C,WFMB 系列为 95°C
    - 温度系数:
    - 元件部分:20°C 至 60°C 范围内 < 20 ppm/°C
    - 包括端子:-55°C 至 +150°C 范围内 ± 110 ppm/°C 或 ± 50 ppm/°C
    - 频率响应:最高可达 50 MHz
    - 热电动势:低于 3 μV/°C
    - 热阻:低于 30°C/W (WFMA2010, Mn-Cu 铝合金)
    - 热阻:低于 55°C/W (WFMB2010, Ni-Cr 铝合金)
    - 热阻:低于 25°C/W (WFMA2512, Mn-Cu 铝合金)
    - 热阻:低于 40°C/W (WFMB2512, Ni-Cr 铝合金)

    产品特点和优势


    1. 低阻值:提供从 5 mΩ 到 500 mΩ 的电阻值,非常适合电流感测应用。
    2. 高精度:温度系数低至 < 20 ppm/°C,保证了出色的稳定性。
    3. 高功率密度:能够在高温环境下稳定工作,确保长期可靠性。
    4. 低热电动势:热电动势低于 3 μV/°C,有助于提高系统精度。
    5. 良好的频率响应:适用于高达 50 MHz 的高频应用。
    6. 优良的机械和环境适应性:通过了严苛的机械和环境测试,如热冲击、低温存储、高温暴露、湿度和振动等测试。

    应用案例和使用建议


    1. 应用案例:
    - 开关电源:用于监测和控制电流。
    - 功率放大器:提供精确的电流反馈以保持系统稳定性。
    - 电池管理系统:用于监控电池充电状态和放电状态。

    2. 使用建议:
    - 在高频应用中,确保选用具备高频率响应特性的型号。
    - 在恶劣环境中使用时,考虑加装散热片以提高散热效果。
    - 长时间连续工作时,需注意终端温度,避免过热导致性能下降。

    兼容性和支持


    - 兼容性:Power Metal Plate™ 电流感测电阻器可与各种主流 PCB 材料和组装工艺兼容。
    - 支持:制造商提供全面的技术支持和售后服务,包括安装指导、故障排除和技术咨询。

    常见问题与解决方案


    1. Q:如何选择合适的型号?
    - A:根据具体应用中的电阻值范围、功率需求和工作温度进行选择。参考技术参数表以找到最佳匹配型号。

    2. Q:如何确保焊接过程中的可靠连接?
    - A:使用适合的焊接温度和时间,并在焊接后进行适当冷却。确保焊接面清洁,以获得最佳焊接效果。

    总结和推荐


    Vishay Dale 的 Power Metal Plate™ 电流感测电阻器凭借其高精度、高功率密度、良好的频率响应和稳定的温度特性,在众多应用中表现出色。对于需要精确电流测量和控制的应用场合,这款电阻器无疑是理想的选择。强烈推荐在开关电源、功率放大器和其他需要高精度电流感测的场合中使用此产品。

WFMB2512R4000FEA参数

参数
电阻值 400mΩ
精度 ±1%
额定功率 3W
温度系数 ±50ppm/℃
长*宽*高 6.35mm*3.18mm*650μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
