首页  >  产品百科  >  MKP1847C620315Y5

MKP1847C620315Y5

产品分类: 薄膜电容
产品描述: 20μF ±10% 聚丙烯 630V 310V 通孔安装 57.5mm*30mm*46mm
供应商型号: Q-MKP1847C620315Y5
供应商: 期货订购
标准整包数: 45

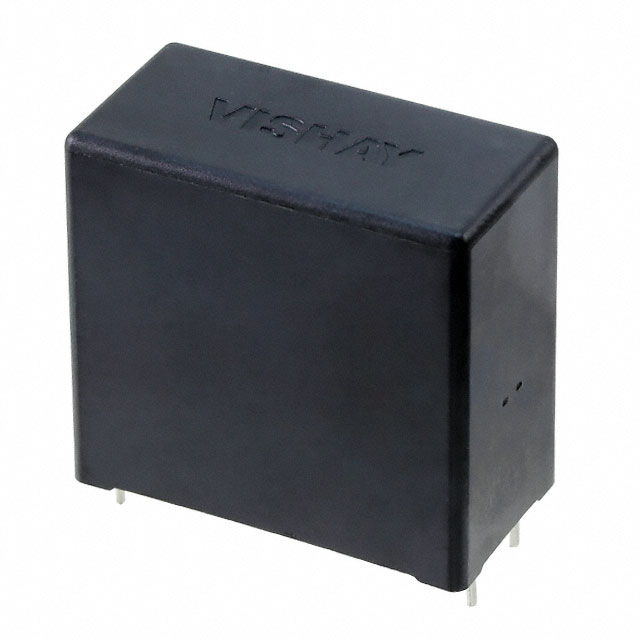

VISHAY INTERTECHNOLOGY 薄膜电容 MKP1847C620315Y5

MKP1847C620315Y5概述

    MKP1847C AC Filtering Metalized Polypropylene Film Capacitor

    1. 产品简介


    MKP1847C 是一款专为交流滤波应用设计的金属化聚丙烯薄膜电容器,采用径向引线结构。这类电容器以其高可靠性、良好的温度稳定性及较强的抗湿性而著称,适用于不间断电源系统(UPS)、可再生能源、电网接口、谐波滤波及焊接设备等多个领域。

    2. 技术参数


    - 基本参数
    - 额定电容范围:1 μF 至 70 μF
    - 电容容差:± 10%,其他容差可根据需求定制
    - 最大连续交流电压(50 Hz / 60 Hz):230 VAC, 250 VAC, 275 VAC, 310 VAC, 350 VAC
    - 环境测试等级:40 / 85 / 56
    - 最高应用温度:105 °C
    - 最大可承受外壳温度:105 °C
    - 认证标准:IEC 61071, IEC 60068
    - 电学参数
    - 介电材料:聚丙烯薄膜
    - 电极:镀层的介电膜
    - 构造方式:单极构造
    - 封装:塑料壳体,用树脂密封,阻燃材料
    - 引脚:镀锡线
    - 自感(LS):< 1 nH 每毫米引脚间距
    - 在端子间承受直流电压:1.5 UNDC(10 秒内),截止电流 10 mA,上升时间 ≤ 1000 V/s
    - 绝缘电阻(RC):端子间 1 分钟后 > 10 000 s,测量电压:500 V

    3. 产品特点和优势


    - 稳健性:具备在高湿度环境下工作的能力,经过THB(潮湿热老化)测试(40°C,93% RH,56天),确保其长期稳定运行。
    - 高性能:拥有较高的峰值电流能力,适合需要快速响应的应用场合。
    - 广泛适用性:通过了多项国际标准认证,如 IEC 61071 和 IEC 60068,保证其在多种严苛环境下的可靠性和稳定性。

    4. 应用案例和使用建议


    MKP1847C 电容器常用于 UPS 系统、可再生能源电网接口、谐波滤波器以及焊接设备。根据这些应用的不同需求,选择合适的额定电压和电容值至关重要。例如,在焊接设备中,高电流瞬态可能频繁发生,因此选用具有较高 IPEAK(峰值电流)的型号更为合适。
    使用建议:
    - 在选择电容器时,应确保其工作电压不超过其额定值,并留有一定余量。
    - 根据实际应用场景的频率和电流要求选择恰当的电容值和型号。
    - 定期检查电容器的工作状态,以确保其持续稳定运行。

    5. 兼容性和支持


    MKP1847C 电容器与其他电子元器件的兼容性良好,可用于广泛的电路设计。Vishay 提供详细的技术文档和支持服务,用户可通过电子邮件或技术支持网站获得进一步的帮助。此外,针对特定应用的需求,Vishay 还提供定制化终端和其他特殊规格的产品。

    6. 常见问题与解决方案


    - 问题 1:电容器寿命过短。
    - 解决方案:检查电容器是否工作在额定电压范围内,确保工作环境符合要求,避免过载运行。
    - 问题 2:电容器温度过高。
    - 解决方案:确认电容器的安装位置通风良好,周围没有高温源。若需要更高散热效率,可以考虑外部冷却措施。
    - 问题 3:电容器容量变化过大。
    - 解决方案:确保所选电容器满足实际应用的温度和频率要求。对于高频应用,需特别关注其损耗因数(tan δ)。

    7. 总结和推荐


    MKP1847C 电容器凭借其出色的耐潮湿性、高电流承载能力和广泛的适用性,成为交流滤波领域内的首选产品之一。其卓越的性能表现使其非常适合应用于需要高度可靠性和长期稳定性的工业设备中。综合来看,我们强烈推荐使用 MKP1847C 电容器,尤其是在需要精确控制交流信号、提高系统可靠性的应用环境中。

MKP1847C620315Y5参数

参数
电容值 20μF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 310V
额定电压-DC 630V
长*宽*高 57.5mm*30mm*46mm
安装方式 通孔安装
包装方式 托盘

MKP1847C620315Y5厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MKP1847C620315Y5数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY MKP1847C620315Y5 MKP1847C620315Y5数据手册

MKP1847C620315Y5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
540+ $ 6.2944 ¥ 55.3911
库存: 20000
起订量: 540 增量: 45
交货地:
最小起订量为:540
合计: ¥ 29911.19
直接购买
加入购物车
