VSMY98545ADS

产品分类: 光纤收发器
产品描述: 850nm SMD,3.9X3.9MM 贴片安装 3.85mm*3.85mm*2.24mm
供应商型号: 3527904
供应商: 海外现货
标准整包数: 1

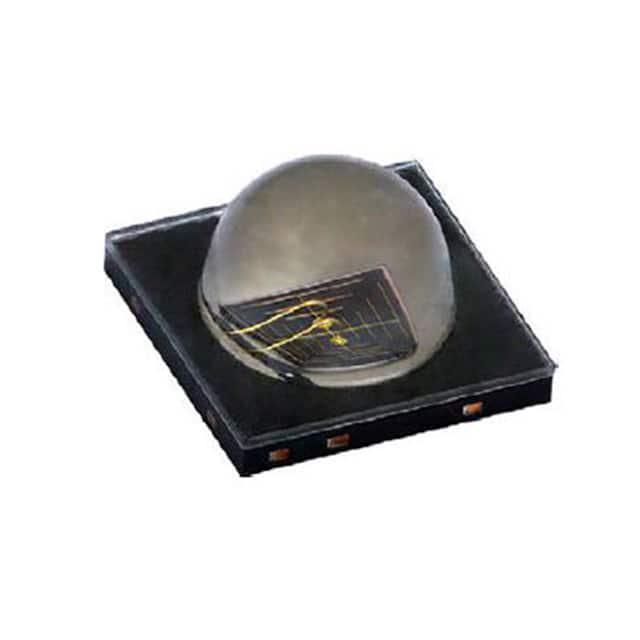

VISHAY INTERTECHNOLOGY 光纤收发器 VSMY98545ADS

VSMY98545ADS概述


    产品简介


    产品类型:红外发光二极管
    主要功能:提供红外光照明,适用于各种高功率需求的光电应用
    应用领域:用于CMOS相机(如闭路电视系统)、游戏机摄像头的照明,以及机器视觉系统

    技术参数


    - 波长峰值:λp = 850 nm
    - 角半强度:ϕ = ± 45°
    - 最大反向电压:VR = 5 V
    - 最大连续正向电流:IF = 1 A
    - 最大脉冲正向电流:IFM = 2 A
    - 最大浪涌正向电流:IFSM = 5 A
    - 功率耗散:PV = 3.5 W
    - 存储温度范围:Tstg = -55 to +100 °C
    - 工作温度范围:Tamb = -40 to +85 °C
    - 热阻:RthJP = 9 K/W
    - 上升时间:tr = 14 ns
    - 下降时间:tf = 17 ns

    产品特点和优势


    - 双堆栈技术:提供出色的辐射强度和高驱动电流能力
    - ESD保护:集成的齐纳二极管确保高达2 kV的静电放电保护
    - 低热阻:快速散热,提高工作效率和可靠性
    - 高驱动电流能力:直流条件下最高可达1 A,脉冲条件下可达5 A

    应用案例和使用建议


    - CMOS相机:用于闭路电视系统中的红外照明,能够实现高分辨率和清晰度
    - 游戏机摄像头:适合于3D游戏中的照明需求,增强用户体验
    - 机器视觉:适用于自动化生产线中的检测和识别系统,能够快速响应和处理高速运动的物体
    使用建议:
    - 确保电路设计能够满足该二极管的功率消耗和电流要求
    - 在高功率工作环境下应注意散热,以防止过热
    - 使用适当的封装材料和技术,确保焊接质量

    兼容性和支持


    - 兼容性:与其他标准SMD器件具有良好的兼容性,便于集成到现有系统中
    - 支持和服务:Vishay提供详细的技术文档和支持,帮助客户解决安装和调试过程中可能遇到的问题

    常见问题与解决方案


    1. 问题:设备无法正常启动
    解决方案:检查电源电压是否符合要求,确认电路连接正确无误
    2. 问题:设备过热
    解决方案:增加散热措施,如采用散热片或改善空气流通
    3. 问题:设备发出异常信号
    解决方案:检查接线是否有短路或断路现象,重新校准设备参数

    总结和推荐


    总结:VSMY98545ADS是一款高功率红外发光二极管,具有高辐射强度、快速响应时间和良好的ESD保护特性,适合用于各种高要求的光电应用领域。
    推荐:强烈推荐在需要高可靠性和高性能的红外照明应用中使用该产品。它不仅能够满足多种复杂的应用需求,还具备卓越的品质保证。

VSMY98545ADS参数

参数
光纤类型 -
波长 850nm
连接类型 -
最大传输距离 -
最大工作供电电压 -
最小工作供电电压 -
数据传输速率 -
长*宽*高 3.85mm*3.85mm*2.24mm
通用封装 SMD,3.9X3.9MM
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VSMY98545ADS厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMY98545ADS数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光纤收发器 VISHAY INTERTECHNOLOGY VSMY98545ADS VSMY98545ADS数据手册

VSMY98545ADS封装设计

查看详情并下载
Symbol
Footprint
3D Model
