VEMD5060X01

产品分类: 光电传感器
产品描述: Vishay 光电二极管, 820nm, 检测红外
供应商型号: VEMD5060X01
供应商: 国内现货
标准整包数: 10
VISHAY INTERTECHNOLOGY 光电传感器 VEMD5060X01

VEMD5060X01概述

    VEMD5060X01 Silicon PIN Photodiode 技术手册概述

    产品简介

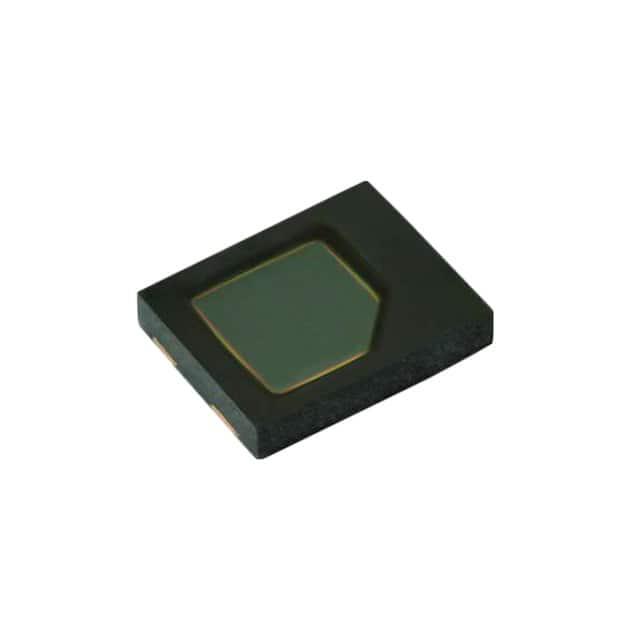

    VEMD5060X01 是一款由 Vishay Semiconductors 生产的高性能硅 PIN 光电二极管。它具有高速度和高灵敏度的特点,并且拥有高度线性的光响应能力。这款光电二极管是一种低轮廓表面贴装设备(SMD),能够检测可见光和近红外辐射。其敏感区域为 7.5 平方毫米,适用于多种应用场合。

    技术参数


    - 尺寸: 5 mm × 4 mm × 0.9 mm(长×宽×高)
    - 敏感区域: 7.5 平方毫米
    - 辐射敏感波长范围: 350 nm 至 1070 nm
    - 峰值敏感波长: 820 nm
    - 角度半敏感: ±65 度
    - 最高工作温度: 110°C
    - 存储温度范围: -40°C 至 +110°C
    - 反向电压: 20 V
    - 最大功率耗散: 240 mW
    - 结温: 110°C
    - 热阻: 350 K/W
    - ESD 安全性: HBM ≥ 2 kV

    产品特点和优势


    - 高灵敏度: VEMD5060X01 的高光敏性和高辐射灵敏度使其在检测微弱信号时表现优异。
    - 线性光响应: 出色的线性 Ira 特性使其能够在不同强度的光照条件下提供一致的输出。
    - 快速响应时间: 其快速的响应时间(上升时间和下降时间均为 30 ns)使其非常适合高频率应用。
    - 环境适应性: 宽泛的工作温度范围使其适用于各种恶劣环境条件。

    应用案例和使用建议


    - 高频率光检测: 在需要高速响应的应用中,如光纤通信、高速光电传感器等。
    - 小型信号检测: 适用于对精度要求较高的场景,如实验室仪器和医疗设备。
    - 接近传感器: 可用于手机和其他设备的接近感应功能,以实现自动关闭屏幕等功能。
    使用建议:
    - 确保在焊接前检查并处理好湿度问题,防止湿度过大导致损坏。
    - 使用推荐的焊接温度曲线进行焊接,避免过高的温度造成损害。

    兼容性和支持


    - 兼容性: 该设备与标准表面贴装工艺兼容,可广泛应用于现代电子设备。
    - 支持和维护: Vishay 提供详细的技术支持和文档资料,包括详细的焊接温度曲线。

    常见问题与解决方案


    1. 问题: 设备在高温环境下工作不稳定。
    - 解决方案: 确保环境温度不超过器件的最大额定值,选择适当的散热措施。
    2. 问题: 检测到的信号波动较大。
    - 解决方案: 检查电路设计是否合理,确保接地良好,使用滤波器减少干扰。

    总结和推荐


    VEMD5060X01 是一款高度可靠的硅 PIN 光电二极管,具备出色的光响应特性和快速的响应时间。其在多种应用场景下表现出色,特别适合高频率和高精度的光检测需求。强烈推荐给需要高性能光检测器件的工程师和技术人员。
    注:本文内容基于提供的技术手册编写,具体应用请参阅官方文档和实际测试结果。

VEMD5060X01参数

参数
感应方式 -
感应距离 -
颜色感应 -
最小工作供电电压 -
输出类型 -
波长 820nm
响应时间 30ns
最大工作供电电压 -
光源 -
长*宽*高 4mm*5mm*900μm
通用封装 SMD
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VEMD5060X01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VEMD5060X01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY VEMD5060X01 VEMD5060X01数据手册

VEMD5060X01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 8.9988
250+ ¥ 8.7997
500+ ¥ 8.6106
1000+ ¥ 5.4291
2000+ ¥ 5.3205
4000+ ¥ 5.2143
库存: 510
起订量: 60 增量: 0
交货地:
最小起订量为:10
合计: ¥ 89.98
