首页  >  产品百科  >  H11A3

H11A3

产品分类: 隔离器

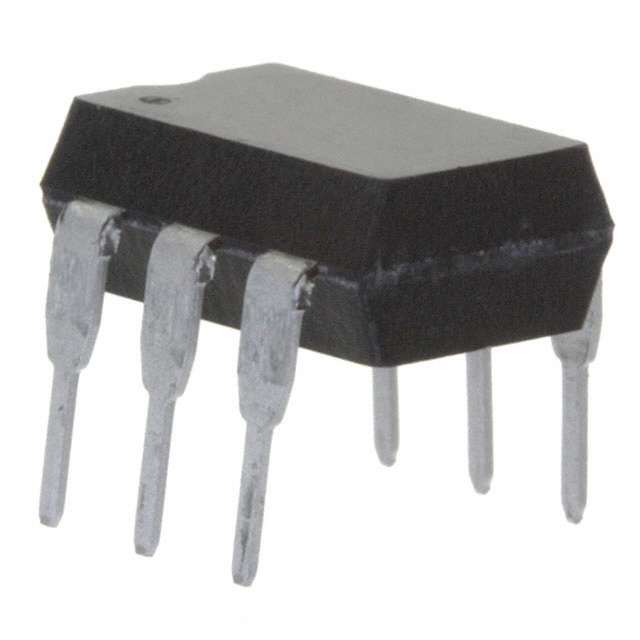

产品描述: 1 DIP-6 通孔安装
供应商型号: 1612459
供应商: element14
标准整包数: 1
VISHAY INTERTECHNOLOGY 隔离器 H11A3

H11A3概述

    Vishay H11Ax Optocoupler技术手册概述

    1. 产品简介


    Vishay的H11Ax系列是业内标准单通道光耦合器,包括H11A1, H11A2, H11A3, H11A4, 和 H11A5型号。每个H11Ax系列光耦合器由砷化镓红外发光二极管和硅NPN光电晶体管组成。这些光耦合器通过Vishay双模塑隔离制造工艺实现隔离性能,可满足DIN EN 60747-5-5部分放电隔离规范。它们广泛应用于AC主电源检测、继电器驱动、开关模式电源反馈、电话铃声检测、逻辑接地隔离及高频噪声抑制等领域。

    2. 技术参数


    - 输入
    - 反向电压(VR):6 V
    - 正向电流(IF):60 mA
    - 突发电流(t ≤ 10 μs):2.5 A
    - 功率耗散(Pdiss):100 mW
    - 输出
    - 集电极-发射极击穿电压(VCEO):70 V
    - 发射极-基极击穿电压(VEBO):7 V
    - 集电极电流(IC):50 mA(t < 1 ms时为100 mA)
    - 功率耗散(Pdiss):150 mW
    - 耦合器
    - 存储温度范围(Tstg):-55到+150°C
    - 工作温度范围(Tamb):-55到+100°C
    - 结温(Tj):100°C
    - 焊接温度(Tsld):最大10秒,浸焊距离至座平面≥1.5 mm
    - 电气特性
    - 输入端
    - 正向电压(IF = 10 mA):1.1 - 1.5 V
    - 反向电流(VR = 3 V):10 μA
    - 容抗(VR = 0 V, f = 1 MHz):50 pF
    - 输出端
    - 集电极-发射极击穿电压(IC = 1 mA, IF = 0 mA):30 V
    - 发射极-集电极击穿电压(IE = 100 μA, IF = 0 mA):7 V
    - 集电极-基极击穿电压(IC = 10 μA, IF = 0 mA):70 V
    - 集电极-发射极泄漏电流(VCE = 10 V, IF = 0 mA):5 - 50 nA
    - 耦合器
    - 集电极-发射极饱和电压(ICE = 0.5 mA, IF = 10 mA):0.4 V
    - 输入-输出容抗(CIO):0.5 pF
    - 电流传输比(CTR)
    - IC/IF(VCE = 10 V, IF = 10 mA):50%
    - 开关特性
    - 导通时间(IC = 2 mA, RL = 100 Ω, VCE = 10 V):3 μs
    - 关断时间:3 μs

    3. 产品特点和优势


    - 兼容性:能够与常见的逻辑门兼容。
    - 高隔离性能:通过Vishay双模塑隔离制造工艺实现最高水平的隔离性能。
    - 低输入-输出耦合电容:< 0.5 pF。
    - 行业标准封装:采用双列直插式(DIP)6针封装,便于表面安装。

    4. 应用案例和使用建议


    - AC主电源检测:适用于电网检测电路,确保系统稳定运行。
    - 继电器驱动:用于控制继电器,提高系统的灵活性和可靠性。
    - 开关电源反馈:在开关电源设计中提供高效的电压反馈机制。
    - 电话铃声检测:实现电话系统的状态监测。
    - 逻辑接地隔离:用于实现不同电路间的电气隔离,避免相互干扰。
    - 高频噪声抑制:在需要高频率噪声滤波的应用中表现优异。

    5. 兼容性和支持


    - 该产品已通过多项国际认证,如UL1577、cUL、CSA、BSI、DIN EN 60747-5-5、FIMKO、CQC等,适用于广泛的全球市场。
    - Vishay提供技术支持服务,可以通过[optocoupleranswers@vishay.com](mailto:optocoupleranswers@vishay.com)获取帮助。

    6. 常见问题与解决方案


    - 问:最大功率耗散是多少?
    - 答:最大功率耗散为150 mW。超出这一限制可能导致器件损坏。

    - 问:如何测量正向电压?
    - 答:将正向电流设置为10 mA,测量此时的正向电压,值应在1.1至1.5 V之间。

    - 问:最大瞬态隔离电压是多少?
    - 答:最大瞬态隔离电压为10000 V峰值。

    7. 总结和推荐


    综上所述,Vishay的H11Ax系列光耦合器具有高隔离性能、兼容多种逻辑门以及低输入-输出耦合电容的特点。它在多个应用场景中表现出色,特别是在需要高隔离度和可靠性的场合。强烈推荐在需要精确和可靠的光电隔离应用中使用此产品。

H11A3参数

参数
数据速率 -
通道数量 1
8.7mm(Max)
6.5mm(Max)
3.81mm(Max)
通用封装 DIP-6
安装方式 通孔安装
零件状态 停产
包装方式 管装

H11A3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

H11A3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY H11A3 H11A3数据手册

H11A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
