首页  >  产品百科  >  ILQ2-X009

ILQ2-X009

产品分类: 隔离器

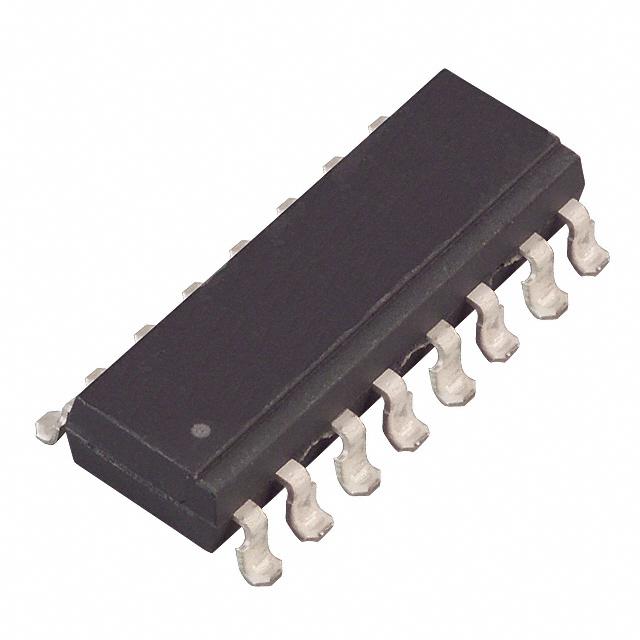

产品描述: Vishay 光电晶体管输出型光耦, 表面安装, 16针, SMD封装
供应商型号: N-ILQ2-X009
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 隔离器 ILQ2-X009

ILQ2-X009概述

    Vishay Semiconductor Optocoupler Technical Overview

    1. 产品简介


    Vishay Semiconductor的ILD1、ILD2、ILD5、ILQ1、ILQ2系列光耦合器采用GaAs红外发光二极管(LED)和硅NPN光电晶体管构建,能够在输入端和输出端之间实现高电气隔离度。这些产品主要用于传输信号信息,包括直流电平,非常适合驱动中速逻辑电路,特别适用于消除地环路和噪声问题。此外,这些耦合器可以替代许多数字接口应用中的继电器和变压器,例如CT调制。

    2. 技术参数


    - 电气隔离度:额定隔离电压高达4420VRMS
    - 工作电流:正向电流最大值为60mA,瞬态正向电流最大值为2.5A
    - 功耗:最高总功率耗散为250mW,线性降额率根据温度变化而定
    - 输入反向电压:最大值为6V
    - 输出引脚间电压:ILD1、ILQ1最大为50V,ILD2、ILD5、ILQ2最大为70V
    - 热阻抗:结点到引脚热阻最大为500K/W

    3. 产品特点和优势


    - 高隔离度:最高可达4420VRMS,符合多项安全认证标准
    - 高电流转移比率(CTR):满足不同应用需求
    - 宽工作温度范围:存储温度可达-40°C至+150°C,操作温度范围为-40°C至+100°C
    - 紧凑封装:DIP和SMD封装选项,适合多种应用场合

    4. 应用案例和使用建议


    - 中速逻辑电路驱动:这些耦合器非常适合需要高速信号传输的应用
    - 地环路消除:在通信系统中使用时可以有效减少噪声干扰
    - 替代传统继电器:如在音频和医疗设备中使用,可提高系统可靠性

    5. 兼容性和支持


    - 封装和选项:提供DIP和SMD封装,选项包括不同工作温度和额定值
    - 认证和支持:产品已通过UL1577、cUL、CSA 93751、BSI EN 60950等多项认证,提供良好的售后和技术支持

    6. 常见问题与解决方案


    - 过热保护:使用散热片或适当散热设计以防止过热
    - 电气隔离不足:确保所有连接正确无误,并且安装符合规范要求
    - 信号延迟:调整负载电阻或电源电压以优化信号延迟

    7. 总结和推荐


    ILD1、ILD2、ILD5、ILQ1、ILQ2系列光耦合器凭借其高电气隔离度、广泛的温度适应性和优异的性能参数,非常适合应用于需要高可靠性和稳定性的电子系统中。这些产品不仅能够提升系统的整体性能,还具有出色的性价比。强烈推荐在中速逻辑电路和需要信号隔离的应用中使用这些产品。

ILQ2-X009参数

参数
数据速率 -
通道数量 4
长*宽*高 20.07mm*6.81mm*3.81mm
通用封装 16-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

ILQ2-X009厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

ILQ2-X009数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY ILQ2-X009 ILQ2-X009数据手册

ILQ2-X009封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
80+ $ 1.3356 ¥ 11.3526
250+ $ 1.2463 ¥ 10.5936
库存: 333
起订量: 80 增量: 1
交货地:
最小起订量为:80
合计: ¥ 908.2
