VOS627A-X001T

产品分类: 隔离器
产品描述: Vishay 光电晶体管输出型光耦, 表面安装, 4针, SSOP封装
供应商型号: 2547284
供应商: 海外现货
标准整包数: 1

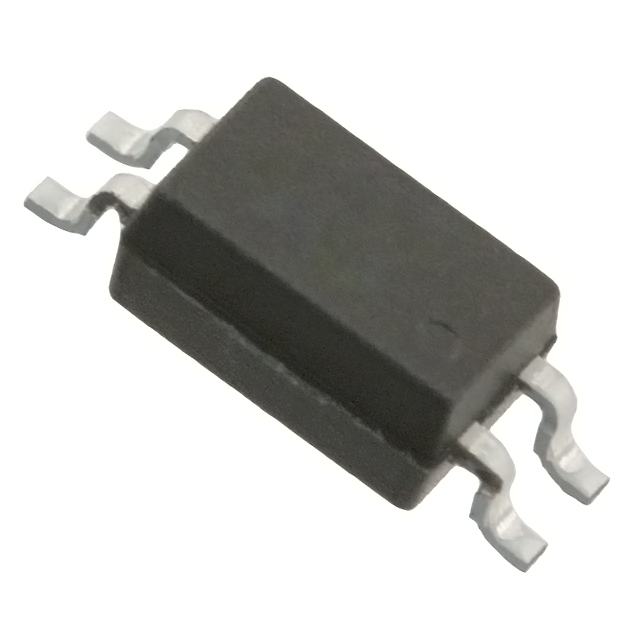

VISHAY INTERTECHNOLOGY 隔离器 VOS627A-X001T

VOS627A-X001T概述

    VOS627A Optocoupler 技术手册

    1. 产品简介


    VOS627A系列是来自Vishay半导体公司的光耦合器,属于AC输入型,采用SSOP-4封装,引脚间距为0.5mm(半间距),迷你扁平封装。其主要特点是包含一个GaAs红外发光二极管发射器和一个硅平面光电晶体管检测器。此系列产品适用于电信、工业控制、电池供电设备、办公设备和可编程控制器等领域。

    2. 技术参数


    - 输入端:
    - 反向电压 \( VR \):6V
    - 功率耗散 \( P{diss} \):70mW
    - 冲击正向电流 \( I{FSM} \):1.5A
    - 正向电流 \( IF \):50mA
    - 输出端:
    - 集电极-发射极电压 \( V{CEO} \):80V
    - 发射极-集电极电压 \( V{ECO} \):7V
    - 集电极电流 \( IC \):50mA
    - 功率耗散 \( P{diss} \):150mW
    - 隔离性能:
    - 隔离测试电压 \( V{ISO} \):3750VRMS
    - 总功率耗散 \( P{tot} \):170mW

    3. 产品特点和优势


    - 高电流传输比:低输入电流下表现出色的电流传输比(CTR)。
    - 低轮廓封装:采用半间距设计,便于集成。
    - 高隔离电压:可达3750VRMS的隔离测试电压,适用于安全绝缘要求高的场合。
    - 高瞬态隔离电压:可达6000V峰峰值,增强抗干扰能力。
    - 低耦合电容:具备良好的电磁兼容性,减少电磁干扰。

    4. 应用案例和使用建议


    - 应用场景:
    - 电信:用于信号隔离传输,提高通信系统的稳定性。
    - 工业控制:用于电机控制和传感器接口,提升控制精度。
    - 电池供电设备:低功耗设计适合作为电源隔离元件。
    - 办公设备:适合用于打印机、复印机等设备的光电隔离。
    - 可编程控制器:作为光电隔离接口,保护控制系统免受干扰。
    - 使用建议:
    - 确保电路设计符合产品的最大额定值,避免长时间超过绝对最大额定值操作。
    - 注意环境温度对产品性能的影响,尤其在极端温度环境下使用时需额外考虑散热措施。
    - 使用过程中注意电磁兼容性,合理布局电路,以减小外部干扰。

    5. 兼容性和支持


    - 认证和封装:
    - UL1577认证(文件号E52744)
    - cUL认证
    - DIN EN 60747-5-5 (VDE 0884-5),适用于安全绝缘要求高的场合。
    - FIMKO EN 60065,EN 60950-1认证。
    - CQC GB4943.1-2011和GB8898-2011认证,适用于海拔低于2000米的安装。

    6. 常见问题与解决方案


    - 问题:长时间高温运行后性能下降。
    - 解决方法:确保散热良好,避免超负荷运行,参考产品手册中的热阻参数进行设计。
    - 问题:电路信号传输不稳定。
    - 解决方法:检查接线,确保接地良好,减少外部干扰,可以适当增加滤波电路。

    7. 总结和推荐


    综上所述,VOS627A是一款高性能的光电耦合器,具有高电流传输比、高隔离电压、低耦合电容等优点,在多个领域的应用中表现出色。鉴于其卓越的性能和广泛的应用场景,强烈推荐在需要高效光电隔离的场合使用。此外,厂商提供的认证和支持也为其在各类应用中的可靠性提供了保障。

VOS627A-X001T参数

参数
数据速率 -
通道数量 1
长*宽*高 2.6mm*4.4mm*2mm
通用封装 SSOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VOS627A-X001T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOS627A-X001T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VOS627A-X001T VOS627A-X001T数据手册

VOS627A-X001T封装设计

查看详情并下载
Symbol
Footprint
3D Model
