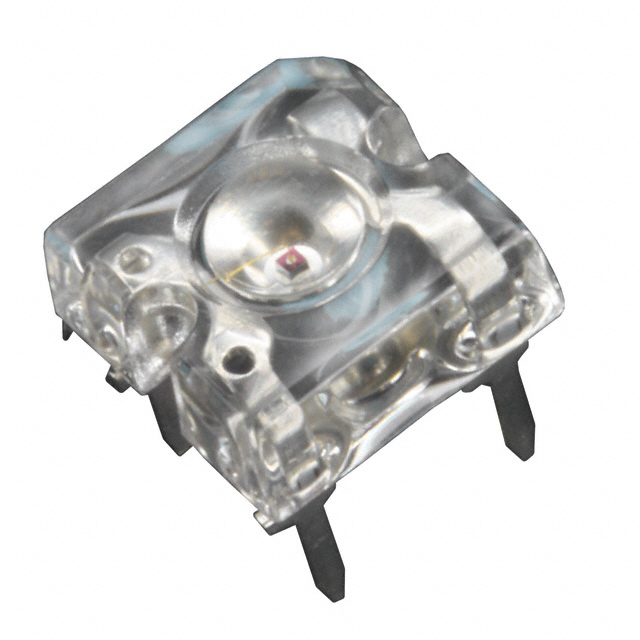

TLWY7900

产品分类: 发光二极管
产品描述: 594nm 90° 2.1V 70mA 圆形,带圆顶 透明 无色,黄色 DIP-4 标准安装,通孔安装 7.62mm*7.62mm*6.4mm
供应商型号: ECO-TLWY7900
供应商: 海外现货
标准整包数: 70
VISHAY INTERTECHNOLOGY 发光二极管 TLWY7900

TLWY7900概述

    TELUX LED 系列技术手册

    1. 产品简介


    TELUX系列是 Vishay Semiconductors 生产的一种清晰无散射LED,适用于需要极高光通量的应用场合。它采用7.62毫米标准方形封装,并采用了高度发展的AllnGaP技术。其优异的散热能力允许在高温环境下工作。所有包装单位都会根据光通量、正向电压和颜色进行分类,以实现应用中光线的最均匀外观。红光版本的TELUX LED满足汽车工业的SAE和ECE颜色要求。

    2. 技术参数


    - 产品类型:LED
    - 应用领域:外部照明、仪表盘照明、车辆尾灯、刹车灯和转向灯、交通信号和标志
    - 产品型号:TLWR7900(红色)、TLWY7900(黄色)
    - 主要技术规格:
    - 光通量:红色1500到2800毫流明(mLm),黄色1000到2800毫流明
    - 波长范围:红色611到634纳米,黄色585到597纳米
    - 正向电压:红色1.83到2.67伏特,黄色1.83到2.67伏特
    - 角度半强度:±45°
    - 最大工作电流:70毫安(mA)
    - 热阻抗:结点到环境200 K/W,结点到引脚90 K/W

    3. 产品特点和优势


    - 高光通量:适合对光通量要求极高的应用。
    - 优异的散热能力:热阻抗为90 K/W,允许在高温环境下稳定工作。
    - 宽广的工作温度范围:-40°C至+110°C。
    - 符合行业标准:红光版本符合SAE和ECE的颜色要求。
    - 高可靠性:通过AEC-Q101认证,耐静电电压可达2 kV。

    4. 应用案例和使用建议


    - 外部照明:用于车灯、尾灯、刹车灯和转向灯。
    - 仪表盘照明:替代小型卤素灯泡,提供更高效的照明效果。
    - 交通信号:用于交通信号和标志,确保在各种环境中具有良好的可见性。

    建议使用时注意避免反向驱动LED,除非是短期应用。如果需要长时间稳定工作,建议参考手册中的应用建议进行调整。

    5. 兼容性和支持


    - 兼容性:TELUX系列LED兼容波峰焊接工艺,符合CECC 00802和J-STD-020标准。
    - 技术支持:如需更多技术支持,可以联系Vishay Semiconductors的官方邮箱LED@vishay.com。

    6. 常见问题与解决方案


    - 问题:如何避免LED在高温环境下失效?
    - 解决方案:确保散热良好,选择合适的热设计,减少结温。
    - 问题:如何保证LED的长期稳定性?
    - 解决方案:定期检查并维护,遵循制造商推荐的使用条件和限制。

    7. 总结和推荐


    综上所述,TELUX系列LED凭借其出色的光通量、优异的散热能力和宽广的工作温度范围,非常适合在各种汽车及交通领域的应用中使用。其高可靠性、耐静电能力和行业认证使其在市场上具备较强的竞争力。推荐在需要高性能LED的场合优先选用此产品。

TLWY7900参数

参数
显示颜色 无色,黄色
视角 90°
透镜类型 透明
Vf-正向电压 2.1V
透镜形状 圆形,带圆顶
波长 594nm
测试电流 70mA
长*宽*高 7.62mm*7.62mm*6.4mm
通用封装 DIP-4
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 管装

TLWY7900厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TLWY7900数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY TLWY7900 TLWY7900数据手册

TLWY7900封装设计

查看详情并下载
Symbol
Footprint
3D Model
