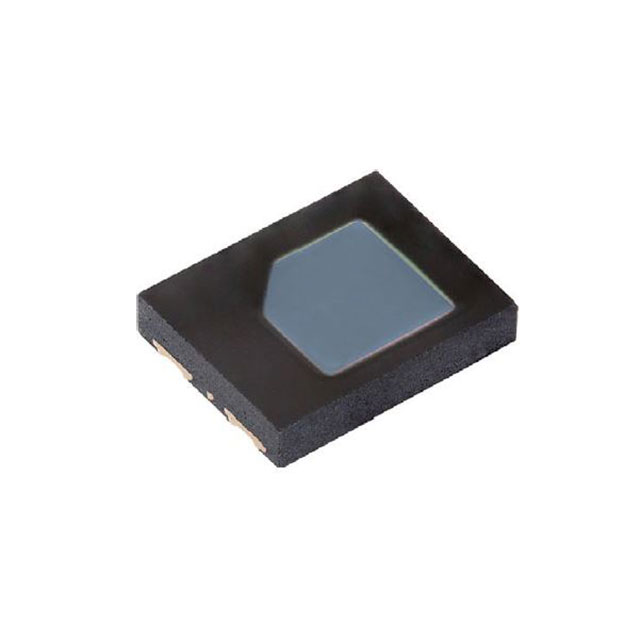

VEMD5510CF-GS15

产品分类: 光电传感器
产品描述: Vishay 光电二极管, 540nm, 检测可见光
供应商型号: 2444841
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 光电传感器 VEMD5510CF-GS15

VEMD5510CF-GS15概述

    VEMD5510CF Silicon PIN Photodiode

    1. 产品简介


    VEMD5510CF是一款由Vishay公司生产的高灵敏度、高速PIN光电二极管。它采用表面贴装封装(SMD),配备一个7.5平方毫米的敏感区域,能够检测可见光,类似人眼的敏感范围。这款二极管的峰值敏感波长为540纳米,具有低电容特性。

    2. 技术参数


    - 封装形式:表面贴装
    - 尺寸(L x W x H):5 x 4 x 0.9 mm
    - 敏感区域:7.5 mm²
    - 抑制红外辐射滤波器
    - 快速响应时间
    - 半敏感角度:± 65°
    - 寿命:地板寿命72小时,MSL 4,符合J-STD-020标准
    - 绝对最大额定值:
    - 反向电压 (VR):20 V
    - 功率耗散 (PV):215 mW(Tamb ≤ 25°C)
    - 结温 (Tj):110°C
    - 工作温度范围 (Tamb):-40°C至+100°C
    - 存储温度范围 (Tstg):-40°C至+100°C
    - 焊接温度 (Tsd):260°C(符合回流焊工艺要求)
    - 热阻 (RthJA):350 K/W
    - 静电放电 (ESD) 安全性:人体模型 (HBM) ≥ 2 kV
    - 基本特性(Tamb = 25°C,除非另有说明):
    - 正向电压 (VF):0.9 V 至 1.3 V (IF = 50 mA)
    - 击穿电压 (BR):20 V (IR = 100 μA, E = 0 V)
    - 反向暗电流 (Iro):0.2 nA 至 10 nA (VR = 10 V, E = 0)
    - 二极管电容 (CD):80 pF 至 30 pF (VR = 0 V, f = 1 MHz, E = 0)
    - 开路电压 (Vo):210 mV (EV = 100 lx, CIE光源A)
    - 温度系数 (TKVo):-2.3 mV/K (EV = 100 lx, CIE光源A)
    - 短路电流 (Ik):0.25 μA (EV = 100 lx, CIE光源A)
    - 反向光照电流 (Ira):1.35 μA 至 3.05 μA (Ee = 0.2 mW/cm², λ = 525 nm, VR = 5 V)
    - 角度半敏感度 (ϕ):± 65°
    - 峰值敏感波长 (λp):540 nm
    - 光谱带宽范围 (λ0.5):440 nm 至 620 nm
    - 上升时间 (tr):40 ns (VR = 5 V, RL = 50 Ω, λ = 525 nm)
    - 下降时间 (tf):30 ns (VR = 5 V, RL = 50 Ω, λ = 525 nm)

    3. 产品特点和优势


    - 高灵敏度:在540纳米处达到峰值敏感度,确保对可见光的良好响应。
    - 快速响应时间:上/下降时间分别为40 ns和30 ns,适合高速应用。
    - 宽半敏感角度:±65°,适用于各种角度的应用。
    - 抑制红外辐射:具有内置滤波器,可以有效减少红外干扰。
    - 低功耗和热阻:设计紧凑且高效,适用于穿戴设备和便携式设备。

    4. 应用案例和使用建议


    - 应用领域:
    - 可穿戴设备:用于健康监测,如心率监测。
    - 环境光传感器:用于检测周围光强变化。
    - 使用建议:
    - 散热管理:考虑到较低的热阻,适当设计散热措施可以提高可靠性。
    - 避免超载:根据绝对最大额定值来设定合适的操作条件,避免反向电压和电流超过规定值。


    5. 兼容性和支持


    - 兼容性:VEMD5510CF与大多数标准电路板设计兼容,易于集成到现有的系统中。
    - 支持:Vishay提供详尽的技术文档和支持服务,包括测试条件和应用场景示例。如需技术支持,可联系detectortechsupport@vishay.com。

    6. 常见问题与解决方案


    - 问题1:产品出现过早失效
    - 解决方案:检查是否有适当的湿度保护措施。如运输过程中密封袋是否完整,干燥剂是否有效。
    - 问题2:电气特性异常
    - 解决方案:重新校准测试设备,确认测试条件是否符合产品规格。
    - 问题3:焊接后出现问题
    - 解决方案:按照推荐的焊接曲线进行操作,注意控制焊接时间和温度。

    7. 总结和推荐


    综上所述,VEMD5510CF是一种高性能、多功能的光电二极管,特别适合在可穿戴设备和环境光传感应用中使用。其高灵敏度、快速响应时间和宽视角使其在众多应用中表现出色。考虑到其良好的兼容性和供应商提供的支持,强烈推荐将此产品用于相关项目。

VEMD5510CF-GS15参数

参数
输出类型 -
颜色感应 -
最大工作供电电压 -
光源 -
最小工作供电电压 -
响应时间 70ns
波长 540nm
感应距离 -
感应方式 -
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VEMD5510CF-GS15厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VEMD5510CF-GS15数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY VEMD5510CF-GS15 VEMD5510CF-GS15数据手册

VEMD5510CF-GS15封装设计

查看详情并下载
Symbol
Footprint
3D Model
