首页  >  产品百科  >  VSMB2948RG

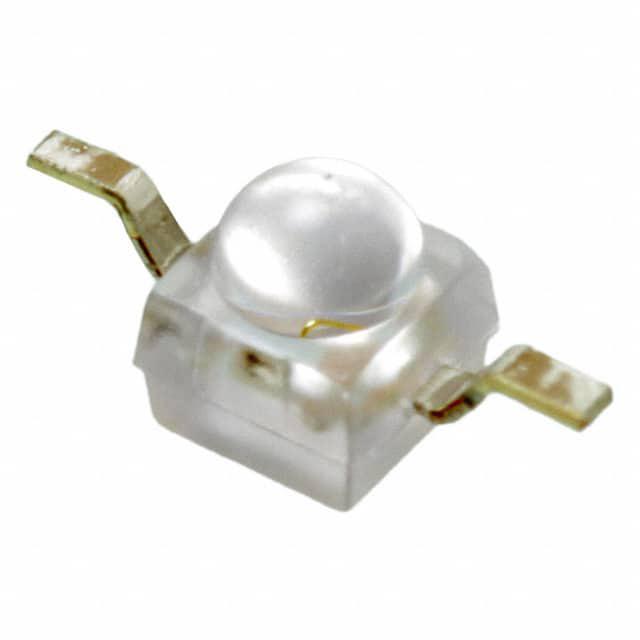

VSMB2948RG

产品分类: 发光二极管
产品描述: 940nm 50° 1.35V SMD 贴片安装
供应商型号: VSMB2948RG
供应商: 海外现货
标准整包数: 10
VISHAY INTERTECHNOLOGY 发光二极管 VSMB2948RG

VSMB2948RG概述

    高速红外发光二极管:VSMB2948系列技术手册

    产品简介


    VSMB2948系列是Vishay半导体公司生产的红外发光二极管,峰值波长为940纳米(nm)。此系列产品采用GaAlAs多量子阱(MQW)技术制造,具备高辐射功率和高速度特性,适用于表面贴装技术(SMD)。主要应用于触摸面板和遥控系统等领域。

    技术参数


    - 峰值波长: 940 nm
    - 半强度角: ± 25°
    - 最大正向电流: 100 mA
    - 最大反向电压: 5 V
    - 最大浪涌正向电流: 500 mA
    - 最大功耗: 160 mW
    - 最高工作温度: 85°C
    - 存储温度范围: -40°C 至 +100°C
    - 焊锡温度: 260°C (根据图9中的J-STD-020)
    - 热阻: 250 K/W (根据J-STD-051标准)

    产品特点和优势


    VSMB2948系列的主要特点是其高辐射功率和高可靠性。其独特的GaAlAs多量子阱技术确保了其高性能输出和快速响应时间。此外,它提供两种封装形式(GW和RGW),并且适用于高脉冲电流操作。产品尺寸紧凑(2.3mm x 2.3mm x 2.55mm),适合在小型设备和高度集成的应用中使用。

    应用案例和使用建议


    VSMB2948系列广泛应用于触摸面板和远程控制等领域。为了保证最佳性能,用户应确保安装过程中焊接温度不超过规定值,以避免损坏。根据手册提供的测试条件,应避免在极端温度条件下使用。

    兼容性和支持


    VSMB2948系列可以与检测器VEMD2xx3X01和VEMT2xx3X01系列完美匹配。Vishay半导体提供了详尽的技术支持文档和售后服务,用户可以在遇到任何问题时联系技术支持部门。

    常见问题与解决方案


    1. 问题: 设备在高温环境下出现过早失效。
    - 解决方案: 检查安装过程是否符合要求,确保焊接温度不超过260°C。
    2. 问题: 辐射强度下降明显。
    - 解决方案: 检查是否在超出规定的工作温度范围内使用,建议定期进行环境温度监控。

    总结和推荐


    总体而言,VSMB2948系列是一款高性能的红外发光二极管,特别适用于需要高可靠性和高辐射功率的场合。其小巧的封装和良好的兼容性使其在多种应用场景中表现出色。我们强烈推荐该系列产品用于对红外发光二极管有高性能需求的应用。

VSMB2948RG参数

参数
Vf-正向电压 1.35V
透镜形状 -
波长 940nm
测试电流 -
显示颜色 -
视角 50°
透镜类型 -
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VSMB2948RG厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMB2948RG数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VSMB2948RG VSMB2948RG数据手册

VSMB2948RG封装设计

查看详情并下载
Symbol
Footprint
3D Model
