VEMD6060X01

产品分类: 光电传感器
产品描述: Vishay PIN光电二极管, 820nm
供应商型号: 2565323
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 光电传感器 VEMD6060X01

VEMD6060X01概述

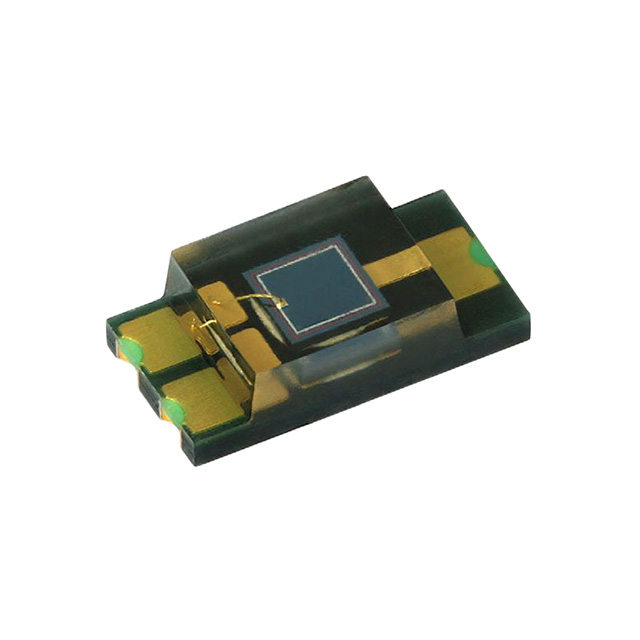

    Vishay VEMD6060X01 硅PIN光电二极管

    产品简介


    VEMD6060X01是Vishay公司生产的一款高灵敏度硅PIN光电二极管,适用于高速检测可见光和近红外辐射。该光电二极管封装为1206 SMD(表面贴装器件),具有出色的电流线性度,适合应用于高精度的小信号检测和接近传感器中。

    技术参数


    - 物理尺寸:长度4 mm,宽度2 mm,高度1.05 mm。
    - 敏感区域面积:0.85 mm²。
    - 峰值波长:820 nm。
    - 谱带宽:380 nm至1070 nm。
    - 响应时间:上升时间小于60 ns,下降时间小于50 ns。
    - 绝对最大额定值:
    - 反向电压:20 V
    - 功耗:215 mW(在环境温度25°C以下)
    - 结温:110°C
    - 工作温度范围:-40°C 至 +110°C
    - 存储温度范围:-40°C 至 +110°C
    - 焊接温度:根据回流焊轮廓曲线,最高260°C
    - 结/壳热阻抗:270 K/W

    产品特点和优势


    VEMD6060X01具备以下独特的功能和优势:
    - 高速和高灵敏度:特别适合需要高响应速度的应用场合。
    - 出色的线性度:在反向电流方面表现出色。
    - 大角度敏感度:±70°的角度敏感度允许更广泛的视角。
    - 符合汽车标准:通过AEC-Q101认证,适用于汽车行业。
    - 良好的可靠性:MSL 4等级,地板寿命为72小时,可以承受较高的焊接温度。

    应用案例和使用建议


    应用案例:
    1. 高精度小信号检测:VEMD6060X01可作为高精度的小信号检测器,应用于医疗成像、工业自动化等领域。
    2. 接近传感器:由于其高灵敏度和快速响应,适合作为接近传感器的核心组件,用于距离检测和物体存在判断。
    使用建议:
    - 环境条件管理:确保在规定的温度和湿度范围内存储和使用该光电二极管。
    - 回流焊管理:按照规定的焊接温度曲线进行回流焊,以避免对光电二极管造成损害。

    兼容性和支持


    - 兼容性:VEMD6060X01是一款标准的1206 SMD器件,可广泛兼容各种SMD电路板设计。
    - 支持和服务:如有任何技术问题,可联系detectortechsupport@vishay.com获取技术支持。Vishay还提供了详细的文档和资源来帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:产品是否耐高温?
    - 解决方案:该光电二极管可以在高达110°C的结温下工作,因此能够承受较高温度的应用环境。
    - 问题2:如何储存产品以保持性能?
    - 解决方案:请将产品存放在干燥的环境中,并遵循标签上的指导原则,例如72小时的地板寿命要求。

    总结和推荐


    VEMD6060X01是一款高性能的硅PIN光电二极管,具有高灵敏度、快速响应时间和宽广的视角,适用于多种应用场景。其优良的线性度和高可靠性使其在众多高端应用中表现出色。总的来说,推荐用户选择这款产品以满足高精度和可靠性的需求。

VEMD6060X01参数

参数
感应距离 -
输出类型 -
最大工作供电电压 -
感应方式 -
颜色感应 -
最小工作供电电压 -
响应时间 60ns
波长 820nm
光源 -
长*宽*高 2mm*4mm*1.05mm
通用封装 1206
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VEMD6060X01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VEMD6060X01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY VEMD6060X01 VEMD6060X01数据手册

VEMD6060X01封装设计

查看详情并下载
Symbol
Footprint
3D Model
