首页  >  产品百科  >  K3023P

K3023P

产品分类: 隔离器
产品描述: Vishay 可控硅输出型光耦, 通孔安装, 6针
供应商型号: K3023P
供应商: 国内现货
标准整包数: 1

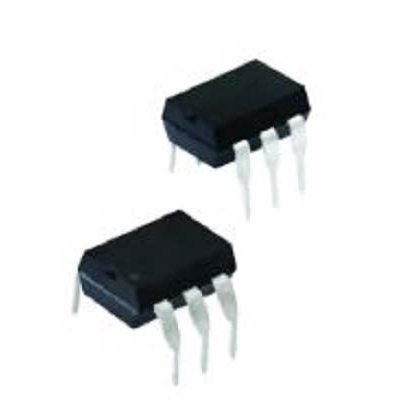

VISHAY INTERTECHNOLOGY 隔离器 K3023P

K3023P概述


    产品简介


    K3020P 和 K3020PG 系列是 Vishay 公司生产的光电耦合器,专门设计用于电力驱动和隔离交流负载开关的应用场景。这类产品结合了光电效应和双向可控硅(Triac)的优势,能够在高电压环境中安全隔离并控制电流,特别适用于空调、加热设备、白色家电、工业控制和办公设备等领域。K3020P 系列具有 400 V 的断态电压(VDRM),提供了一个宽范围的触发电流和 100 mARMS 的连续电流能力,能够承受广泛的温度范围(-55°C 到 +100°C)。

    技术参数


    - 输入端
    - 反向电压 (VR): 5 V
    - 正向电流 (IF): 80 mA
    - 冲击电流 (IFSM): 3 A(脉冲宽度 < 10 μs)
    - 功耗 (Pdiss): 100 mW
    - 结温 (Tj): 125°C
    - 输出端
    - 断态电压 (VDRM): 400 V
    - 通态电流 (ID(RMS)): 100 mARMS
    - 冲击电流 (IFSM): 1.5 A(tp ≤ 10 ms)
    - 功耗 (Pdiss): 300 mW
    - 结温 (Tj): 125°C
    - 光电耦合器
    - 总功耗 (Ptot): 350 mW
    - 存储温度范围 (Tstg): -55 至 +150°C
    - 环境温度范围 (Tamb): -55 至 +100°C
    - 焊接温度 (Tsld): 260°C(焊锡距离外壳 2 mm 内)

    产品特点和优势


    - 高阻断电压: 400 V 的 VDRM 使其能在高压环境中稳定工作。
    - 宽温范围: 能在极端温度条件下保持高性能,适用范围广泛。
    - 电隔离: 通过光电耦合实现电气噪声隔离,提高系统可靠性。
    - 灵活的触发电流选择: 不同型号提供不同的触发电流选项(3 mA 到 30 mA),适应多种应用需求。
    - 机械强度: 确保产品在恶劣环境下长期运行时的稳定性。

    应用案例和使用建议


    应用案例:
    - 空调控制: 在空调系统中,K3020P 可以作为主控板与驱动电机之间的光电耦合器,实现精准控制。
    - 加热设备: 在加热设备中,它能安全隔离电源,防止过载或短路对电路造成损坏。
    - 白色家电: 如洗衣机、微波炉等,需要一个稳定可靠的控制信号传输系统,光电耦合器可以有效实现这一点。
    使用建议:
    - 确保外部电路设计合理,避免过高的反向电压和电流冲击。
    - 定期检查产品的环境温度和湿度,确保其在规定的范围内运行。

    兼容性和支持


    K3020P 和 K3020PG 系列符合多个国际认证标准,如 UL、cUL、DIN EN 60747-5-5 (VDE 0884-5)、CQC、FIMKO 等,这些标准确保了产品的安全性和可靠性。对于技术支持或订购咨询,可联系 Vishay 官方技术支持邮箱 optocoupleranswers@vishay.com。

    常见问题与解决方案


    - Q: 产品是否耐受高温环境?
    - A: 是的,该系列产品能够在 -55°C 到 +100°C 的环境温度范围内正常工作。但在极端高温条件下,应注意散热以保证产品的可靠运行。

    - Q: 如何正确选择不同触发电流的型号?
    - A: 应根据具体应用的需求选择合适的触发电流。例如,在低功率应用中可以选择 K3023P(触发电流为 3 mA),而在高功率应用中可以选择 K3020P(触发电流为 30 mA)。

    总结和推荐


    总结: K3020P 和 K3020PG 系列光电耦合器以其高阻断电压、宽温度范围和电气隔离特性,成为一款高效且可靠的电力驱动和隔离交流负载开关的理想选择。该产品在各种应用中表现出色,尤其适合需要高安全性和可靠性的场合。
    推荐: 综合考虑其技术和市场的表现,强烈推荐此系列光电耦合器给需要在苛刻环境中实现高效、安全控制的工程师和设计师。

K3023P参数

参数
数据速率 -
通道数量 1
长*宽*高 8.8mm*6.4mm*4.2mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

K3023P厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

K3023P数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY K3023P K3023P数据手册

K3023P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 16.7805
25+ ¥ 16.2659
50+ ¥ 10.9767
库存: 1595
起订量: 31 增量: 0
交货地:
最小起订量为:25
合计: ¥ 406.64
