首页  >  产品百科  >  IL755-2

IL755-2

产品分类: 隔离器
产品描述: 1 DIP-6 通孔安装 8.7mm*6.5mm*3.81mm
供应商型号: 3777788
供应商: element14
标准整包数: 1

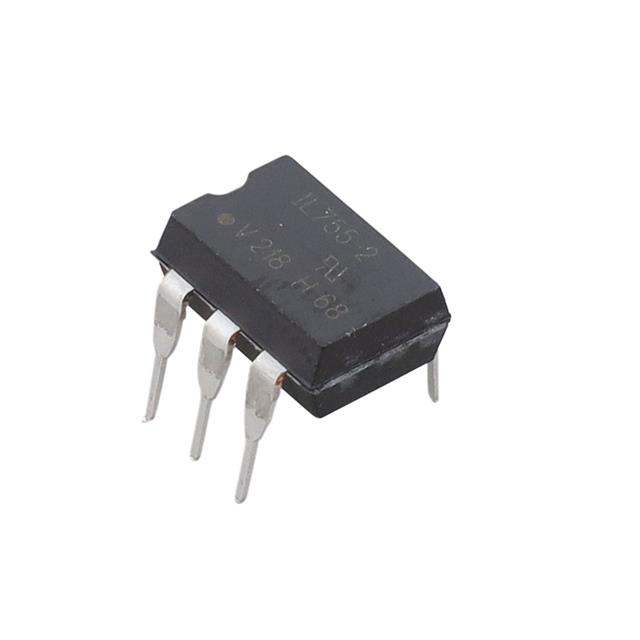

VISHAY INTERTECHNOLOGY 隔离器 IL755-2

IL755-2概述

    Vishay IL755 和 ILD755 光电耦合器:全面技术手册

    产品简介


    Vishay公司的IL755和ILD755光电耦合器是一种双向输入光隔离器。IL755是单通道光电耦合器,而ILD755则在一个双列直插式封装(DIP)内包含两个独立的通道。这些光电耦合器主要通过红外发光二极管和硅NPN光电达林顿管来实现光学耦合,适用于检测或监控交流信号的应用场合。

    技术参数


    - 输入电流:IL755和ILD755的正向连续电流均为60mA。
    - 输出特性:饱和电压VCEsat为1V(当IF=±10mA时),击穿电压BVCEO和BVCBO均为60V。
    - 电流转移比(CTR):IL755-1和ILD755-1为750%,IL755-2和ILD755-2为1000%(当IF=±1mA,VCE=5.0V时)。
    - 功率耗散:IL755-1和IL755-2为200mW,ILD755-1和ILD755-2为150mW。
    - 绝缘耐压:VISO峰值/VRMS达到7500/5300VAC。

    产品特点和优势


    - AC输入:这些光电耦合器对AC信号无极性要求,具备反接保护。
    - 行业标准封装:采用通用的DIP封装,便于集成到各种电路设计中。
    - 环保合规:符合RoHS指令,有助于环保应用。

    应用案例和使用建议


    - 检测AC信号:适用于需要检测或监控交流信号的应用,例如工业控制和电源管理。
    - 建议:确保正确的反接保护措施,以避免输入端过载导致损坏。对于高速信号处理,选择更低的负载电阻(如100Ω)可减少开关时间。

    兼容性和支持


    - 认证:IL755和ILD755已获得多项国际认证,包括UL、CSA、BSI、CQC等,保证了其在不同地区的广泛应用。
    - 技术支持:Vishay提供专业的技术支持,可通过[optocoupleranswers@vishay.com]联系工程师咨询具体问题。

    常见问题与解决方案


    - 问题一:设备出现过热现象。
    - 解决方案:检查散热系统是否正常工作,或者降低设备的工作负荷。
    - 问题二:设备输出信号不稳定。
    - 解决方案:调整电源电压,确保工作在额定范围内。

    总结和推荐


    IL755和ILD755光电耦合器凭借其高电流转移率、高可靠性和广泛的认证支持,在工业控制和电源管理领域表现出色。虽然在极端温度条件下需注意散热问题,但总体而言,它们是市场上高效可靠的光电耦合器选择。强烈推荐用于需要高精度和稳定性的场合。
    这份技术手册详细介绍了Vishay IL755和ILD755光电耦合器的关键参数和技术细节,帮助工程师和设计师更好地理解和使用这些产品。

IL755-2参数

参数
数据速率 -
通道数量 1
长*宽*高 8.7mm*6.5mm*3.81mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

IL755-2厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IL755-2数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY IL755-2 IL755-2数据手册

IL755-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.9022
10+ ¥ 9.72
100+ ¥ 7.54
250+ ¥ 7.27
500+ ¥ 6.81
1000+ ¥ 5.82
库存: 408
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.9
