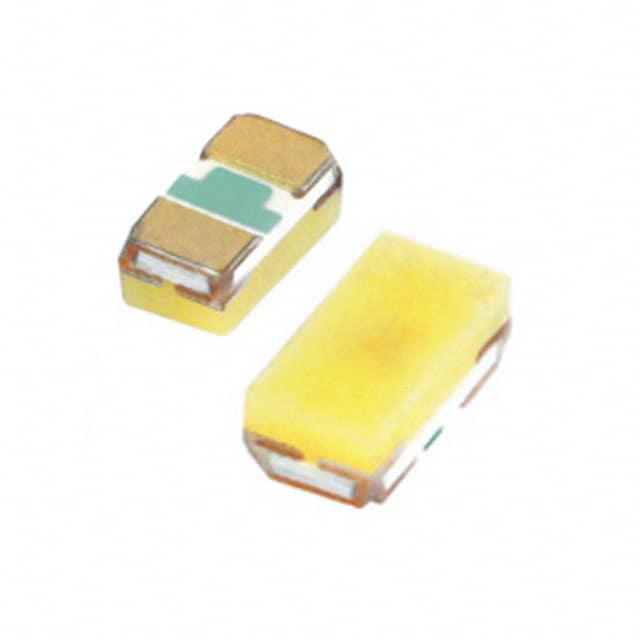

VLMW1502-GS08

产品分类: 发光二极管
产品描述: 7μm(K) 65° 2.9V 5mA 带平顶,矩形 扩散 冷色,黄色 0402 标准安装,贴片安装 1mm*500μm*450μm
供应商型号: REB-LED24516
供应商: 海外现货
标准整包数: 3000
VISHAY INTERTECHNOLOGY 发光二极管 VLMW1502-GS08

VLMW1502-GS08概述


    产品简介


    Vishay Semiconductors 推出了一款新型的0402 ChipLED系列,这是一种超小型表面贴装(SMD)封装的LED。该系列的产品主要特点是高亮度和卓越的设计灵活性,适用于各种小型电子产品。该产品系列广泛应用于通信设备、音频视频设备、办公设备及室内室外显示板等领域。

    技术参数


    - 尺寸: 1.0 mm x 0.5 mm x 0.35 mm (L x W x H)
    - 角度半强度: ±65°
    - 温度范围: 工作温度范围为-30°C至+80°C
    - 电压: 前向电压在5mA时为2.65V至3.05V
    - 电流: 最大直流前向电流为20mA,最大浪涌前向电流为0.1A
    - 发光强度: 在5mA电流下,发光强度范围为45mcd至180mcd
    - 色坐标: 符合CIE 1931标准
    - 耐久性: 适合红外回流焊工艺

    产品特点和优势


    这款0402 ChipLED的主要特点包括:
    - 高效能InGaN技术:采用先进的材料和制造工艺,提供出色的亮度和可靠性。
    - 高可靠性:可在各种环境下可靠工作。
    - 设计灵活:可满足不同应用需求。
    - 宽温度范围:可在极端条件下保持稳定性能。
    - ESD敏感:需特别注意防静电处理。

    应用案例和使用建议


    应用案例:
    - 电信设备:在电话和传真机中作为指示灯和背光源。
    - 音频视频设备:用于各种音频视频设备的背光。
    - 办公室设备:为办公设备提供指示和背光功能。
    - 显示板:用于室内外显示板。
    使用建议:
    - 存储条件:在开封后,应立即放入干燥箱内,避免湿度吸收。
    - 回流焊接:应遵循特定的回流焊接曲线进行焊接,以确保最佳性能。
    - 防静电处理:在拆包后,应注意防静电措施,防止静电损坏。

    兼容性和支持


    这款LED与大多数红外回流焊接工艺兼容,符合EIA标准封装。Vishay Semiconductors提供详尽的技术支持和售后服务,包括在线技术支持、文档资源和质量保证。

    常见问题与解决方案


    问题1: 颜色一致性问题
    - 解决方案: 选择颜色分类号一致的LED,确保一致性。
    问题2: 储存期间湿度吸收问题
    - 解决方案: 开封后立即放入干燥箱,避免长时间暴露在潮湿环境中。
    问题3: 回流焊接失败
    - 解决方案: 确保遵循正确的回流焊接曲线,检查设备的焊接温度和时间。

    总结和推荐


    综上所述,Vishay Semiconductors 的0402 ChipLED系列产品凭借其卓越的亮度、可靠性和广泛的应用场景,是一款非常值得推荐的产品。该产品的设计灵活性和高可靠性使其在多个应用领域中表现出色。然而,在使用过程中需要注意防静电处理和正确的存储条件,以确保最佳性能和长期稳定性。因此,对于需要高性能、高可靠性LED的应用,这款产品是最佳选择。

VLMW1502-GS08参数

参数
透镜形状 带平顶,矩形
波长 7μm(K)
测试电流 5mA
显示颜色 冷色,黄色
视角 65°
透镜类型 扩散
Vf-正向电压 2.9V
长*宽*高 1mm*500μm*450μm
通用封装 0402
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLMW1502-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VLMW1502-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VLMW1502-GS08 VLMW1502-GS08数据手册

VLMW1502-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.2114 ¥ 1.8537
6000+ $ 0.2059 ¥ 1.8054
9000+ $ 0.2022 ¥ 1.7731
18000+ $ 0.1873 ¥ 1.6429
库存: 9000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 5561.1
直接购买
加入购物车
