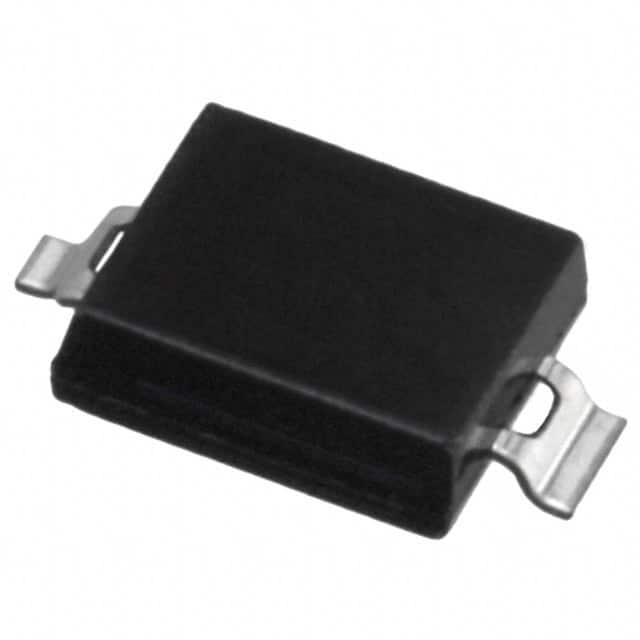

VBP104FAS

产品分类: 光电传感器
产品描述: Vishay 光电二极管, 950nm, 检测红外
供应商型号: VBP104FAS
供应商: 国内现货
标准整包数: 5
VISHAY INTERTECHNOLOGY 光电传感器 VBP104FAS

VBP104FAS概述

    Vishay VBP104FAS 和 VBP104FASR 高速高灵敏度 PIN 光电二极管技术手册

    产品简介


    VBP104FAS 和 VBP104FASR 是 Vishay 半导体公司生产的高性能 PIN 光电二极管,特别适用于红外辐射的高灵敏度检测。该系列产品通过表面贴装(SMD)设计集成一个4.4平方毫米的感光区域,并配备一个与870纳米至950纳米波长的红外发射器匹配的光阻挡滤波器。主要用途包括红外遥控、自由空间数据传输系统以及与TSFFxxxx系列红外发射器配合使用。

    技术参数


    - 基本特性
    - 峰值波长:950纳米
    - 波长半敏感度范围:780至1050纳米
    - 反向光电流(在950纳米,5伏反向电压下):25至35微安
    - 半角灵敏度:±65度
    - 反向暗电流(在10伏反向电压下):2到30纳安
    - 正向电压(在50毫安正向电流下):1至1.3伏
    - 击穿电压(在100微安反向电流下):60伏
    - 开路电压(在1毫瓦/平方厘米辐照度下):350毫伏
    - 上升时间(在1千欧负载电阻下):100纳秒
    - 下降时间(在1千欧负载电阻下):100纳秒
    - 热阻抗:350 K/W
    - 最大反向电压:60伏
    - 功率耗散(在25摄氏度环境温度下):215毫瓦
    - 工作温度范围:-40至+100摄氏度
    - 存储温度范围:-40至+100摄氏度

    产品特点和优势


    VBP104FAS 和 VBP104FASR 的关键特点是高灵敏度、快速响应时间和对870纳米至950纳米波长范围内的红外辐射具有良好的敏感度。此外,这些光电二极管还配备了光阻挡滤波器,有效防止日光和其他背景光干扰。由于其高速度和高灵敏度,它们在许多工业和消费电子产品中都有广泛的应用,如智能家居系统、工业自动化控制和医疗设备。

    应用案例和使用建议


    应用案例
    1. 红外遥控系统:例如,家用空调和电视遥控器。
    2. 自由空间数据传输系统:如工业自动化中的无线通信系统。
    3. 传感器网络:用于监测环境变化和数据采集。
    使用建议
    为了获得最佳性能,在使用时应注意避免直接暴露于强光源下,以免影响其灵敏度。对于需要高精度测量的应用,建议使用低功耗模式以减少噪声干扰。在组装过程中,确保焊接温度不超过260摄氏度,并按照标准焊接曲线进行焊接。

    兼容性和支持


    VBP104FAS 和 VBP104FASR 设计为兼容标准的焊接工艺,并且可以与TSFFxxxx系列红外发射器一起使用,从而形成完整的红外通信系统。Vishay提供详细的技术文档和支持服务,确保客户能够正确安装和使用这些光电二极管。如有任何技术疑问,可以通过detectortechsupport@vishay.com联系技术团队获取帮助。

    常见问题与解决方案


    1. Q: 设备在高温环境下运行不正常。
    - A: 请检查设备的工作温度是否超出额定范围(-40至+100摄氏度),并确保良好的散热条件。

    2. Q: 设备在强光下反应迟钝。
    - A: 考虑增加额外的光阻挡滤波器或调整设备的位置,以减少外部光源的干扰。

    3. Q: 设备在长时间存放后出现故障。
    - A: 按照J-STD-020标准进行适当的干燥处理,然后再进行焊接。

    总结和推荐


    VBP104FAS 和 VBP104FASR 是市场上高性能的PIN光电二极管,尤其适合于需要高灵敏度和快速响应时间的红外检测应用。它们拥有出色的热稳定性和可靠性,并经过严格的测试验证。总体而言,这是一款值得推荐的产品,特别是在那些需要精确和可靠红外信号检测的场合。

VBP104FAS参数

参数
光源 -
最小工作供电电压 -
感应距离 -
响应时间 100ns
最大工作供电电压 -
颜色感应 -
感应方式 -
波长 950nm
输出类型 -
长*宽*高 6.4mm*3.9mm*1.2mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VBP104FAS厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VBP104FAS数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY VBP104FAS VBP104FAS数据手册

VBP104FAS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 6.7167
250+ ¥ 6.5668
500+ ¥ 6.4258
1000+ ¥ 2.7453
2000+ ¥ 2.677
4000+ ¥ 2.6357
库存: 1340
起订量: 75 增量: 0
交货地:
最小起订量为:5
合计: ¥ 33.58
