IL410-X001

产品分类: 隔离器
产品描述: 1 DIP 通孔安装 8.7mm*6.5mm*3.81mm
供应商型号: IL410-X001-ND
供应商: Digi-Key
标准整包数: 1

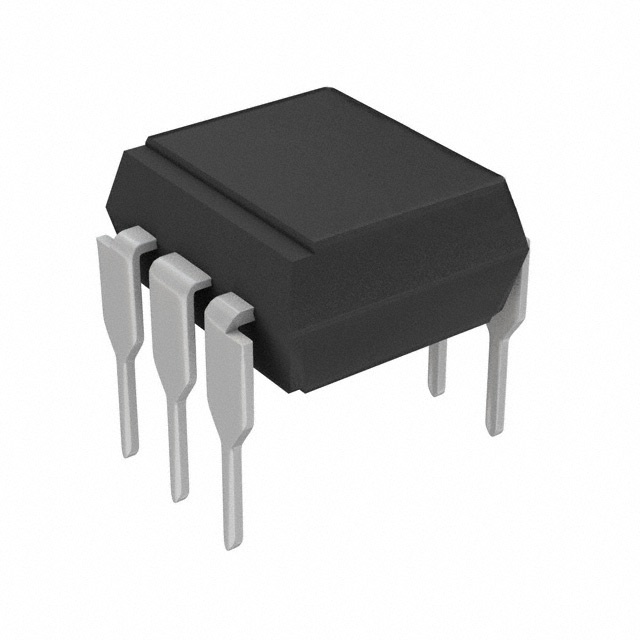

VISHAY INTERTECHNOLOGY 隔离器 IL410-X001

IL410-X001概述


    产品简介


    IL410 和 IL4108 是 Vishay Semiconductors 生产的一款光电耦合器,具有光敏零交叉双向晶闸管输出。这些光电耦合器通过一个砷化镓红外发光二极管(IRLED)与零交叉检测电路相耦合,能够实现高输入敏感度,从而减少驱动电流需求。其独特的设计使其适用于各种工业控制、办公设备和家用电器中,特别适用于处理高电压和大电流的开关应用。

    技术参数


    - 输入特性
    - 反向电压:6V
    - 正向电流:60mA
    - 峰值浪涌电流:2.5A
    - 功耗:100mW(最大)
    - 输出特性
    - 阻断电压:IL410为600V,IL4108为800V
    - RMS正向电流:300mA
    - 单周期浪涌电流:3A
    - 总功耗:500mW(最大)
    - 静止dv/dt:大于10kV/us
    - 漏电流:小于10μA
    - 隔离测试电压:5300VRMS
    - 封装:小型6针双列直插式(DIP-6)

    产品特点和优势


    1. 高输入敏感度:只需要2mA的正向电流即可触发。
    2. 低功耗:最大功耗仅为100mW,非常适合节能应用。
    3. 宽工作电压范围:能够处理高达240VAC的线电压,甚至达到380VAC。
    4. 零交叉检测电路:有助于精确控制,避免过高的dv/dt导致的误触发。
    5. 出色的隔离性能:最高5300VRMS的隔离电压,确保安全操作。

    应用案例和使用建议


    实际应用场景
    IL410 和 IL4108 常用于电机控制、电磁阀驱动、固态继电器和工业控制系统。这些应用要求可靠的电隔离和精准的控制能力。
    使用建议
    1. 选择合适的外围电路:在处理感性负载时,需要加入适当的RC缓冲电路以降低dv/dt。
    2. 确保散热:在高温环境下,应注意保持良好的散热条件,避免因过热而影响正常工作。
    3. 正确接地:确保良好的接地,避免外部干扰对信号的影响。

    兼容性和支持


    IL410 和 IL4108 符合RoHS指令2002/95/EC,并且在多种封装形式下提供了认证。支持不同的焊接工艺(如SMD焊接和通孔焊接)。对于特定的应用场景,可以考虑与公司联系以获取更多支持和技术指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关速度慢 | 检查电源电压和外部电路,确保符合要求的波形和电压等级。 |
    | 过热损坏 | 确保良好散热,检查是否有正确的散热片或风扇辅助冷却。 |
    | 控制失效 | 检查接线是否正确,排除外部干扰源,确保信号稳定。 |

    总结和推荐


    IL410 和 IL4108 是一款高性能的光电耦合器,具有出色的输入敏感度和宽泛的工作电压范围。特别适合于高可靠性需求的应用场合,如工业控制和家用电器。虽然价格可能相对较高,但其优秀的电气特性和长期可靠性使其成为值得推荐的产品。建议在需要高可靠性和高电隔离性能的应用中优先考虑使用。

IL410-X001参数

参数
数据速率 -
通道数量 1
长*宽*高 8.7mm*6.5mm*3.81mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

IL410-X001厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IL410-X001数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY IL410-X001 IL410-X001数据手册

IL410-X001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.2076 ¥ 27.1042
10+ $ 2.2662 ¥ 18.9649
500+ $ 1.5683 ¥ 13.1247
1000+ $ 1.5522 ¥ 12.99
库存: 1611
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.1
直接购买
加入购物车
