首页  >  产品百科  >  TLHK4600

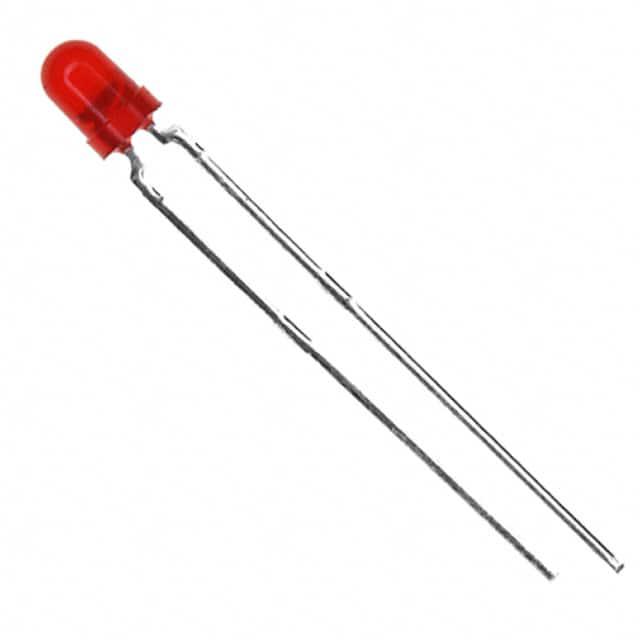

TLHK4600

产品分类: 发光二极管
产品描述: 643nm 120° 1.9V 10mA 圆形,带圆顶 扩散 红色 标准安装,通孔安装 2.9mm*2.9mm*6.1mm
供应商型号: 78-TLHK4600
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 发光二极管 TLHK4600

TLHK4600概述

    TLHK4600 High Intensity LED:技术手册

    产品简介


    TLHK4600是一款来自Vishay Semiconductors的高亮度LED,采用直径为3毫米的散射塑料封装。它基于AlInGaP技术制造,适合用于多种不同的应用场合。TLHK4600主要用于状态指示灯、电源开关指示灯、背景照明、读数灯、维修灯及标记灯等多种用途。其优异的光强度分类使其非常适合要求高度一致性的应用。

    技术参数


    以下是TLHK4600的技术规格表:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 发光强度(IF=10 mA) | 6.3 | 15 | - | mcd |
    | 主导波长(IF=10 mA) | - | 630 | - | nm |
    | 峰值波长(IF=10 mA) | - | 643 | - | nm |
    | 半强度角(IF=10 mA) | - | ± 60 | - | deg |
    | 正向电压(IF=20 mA) | - | 1.9 | 2.6 | V |
    | 反向电压(IR=10 μA) | 5 | - | - | V |
    | 结电容(VR=0 V, f=1 MHz) | - | 15 | - | pF |
    绝对最大额定值:
    | 参数 | 测试条件 | 符号 | 最大值 | 单位 |

    | 反向电压 | - | VR | 5 | V |
    | 恒定正向电流 | Tamb ≤ 60°C | IF | 30 | mA |
    | 冲击正向电流(tp ≤ 10 μs) | - | IFSM | 0.1 | A |
    | 功率耗散 | Tamb ≤ 60°C | PV | 80 | mW |
    | 结温 | - | Tj | 100 | °C |
    | 工作温度范围 | - | Tamb | -40 to +100 | °C |
    | 存储温度范围 | - | Tstg | -55 to +100 | °C |
    | 焊接温度(t ≤ 5 s, 2 mm from body) | - | Tsd | 260 | °C |
    | 结-环境热阻 | - | RthJA | 400 | K/W |

    产品特点和优势


    1. AlInGaP技术:确保高效的光输出和良好的热稳定性。
    2. 标准的Ø 3 mm封装:适用于广泛的工业设计。
    3. 极小的机械公差:保证了产品的可靠性和一致性。
    4. 适合直流和峰值电流:灵活性强,可以用于各种不同的电路设计。
    5. 非常宽的视场角:高达± 60°,提供高对比度。
    6. 发光强度分类:确保产品的一致性和外观统一。

    应用案例和使用建议


    TLHK4600的典型应用包括状态指示灯、开关指示灯、背景照明、读数灯、维修灯和标记灯。为了获得最佳性能,建议在实际应用中保持适当的电流和温度控制,以避免过热导致损坏。此外,根据具体的应用需求选择合适的发光强度等级。

    兼容性和支持


    TLHK4600在与同类LED和其他电子元器件配合使用时表现出良好的兼容性。对于技术支持和维护问题,可以联系Vishay官方客服LED@vishay.com获取帮助。

    常见问题与解决方案


    1. 问:如何确保LED的稳定性?
    - 答: 通过严格控制驱动电流和散热,确保工作温度在指定范围内,以维持LED的稳定性和寿命。
    2. 问:如果LED出现亮度降低怎么办?
    - 答: 首先检查驱动电路是否有异常,如电流过大或不稳定;其次检查LED周围环境温度是否过高。必要时可更换新的LED。
    3. 问:LED长时间工作后出现老化怎么办?
    - 答: LED在长期工作后可能因老化而导致亮度下降。定期检测并及时替换老化的LED可以有效维持系统正常运行。

    总结和推荐


    TLHK4600凭借其先进的AlInGaP技术、优良的光输出特性和广泛的应用领域,成为市场上的一款高性能LED产品。它不仅具有高度的可靠性和耐用性,还能满足不同行业的需求。因此,我强烈推荐TLHK4600用于需要高性能LED的各种应用场合。

TLHK4600参数

参数
测试电流 10mA
显示颜色 红色
视角 120°
透镜类型 扩散
Vf-正向电压 1.9V
透镜形状 圆形,带圆顶
波长 643nm
长*宽*高 2.9mm*2.9mm*6.1mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

TLHK4600厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TLHK4600数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY TLHK4600 TLHK4600数据手册

TLHK4600封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.414 ¥ 3.4983
10+ $ 0.2852 ¥ 2.4099
100+ $ 0.1656 ¥ 1.3993
1000+ $ 0.1296 ¥ 1.0951
5000+ $ 0.122 ¥ 1.0312
10000+ $ 0.1123 ¥ 0.9491
25000+ $ 0.104 ¥ 0.8784
50000+ $ 0.1008 ¥ 0.8518
库存: 2747
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.49
